Растяжка в 10 раз

Любая часть сигнала может быть

отображена ручкой «Position»

Таким образом, время развертки (0.1 мкс/дел) может быть уменьшена

до значения: 0,1 мксек/дел х 1/10=10 нсек/дел

В связи с увеличением скорости сканирования экрана, яркость луча

может уменьшиться. Для установки необходимой яркости луча используйте

регулировку «INTEN»

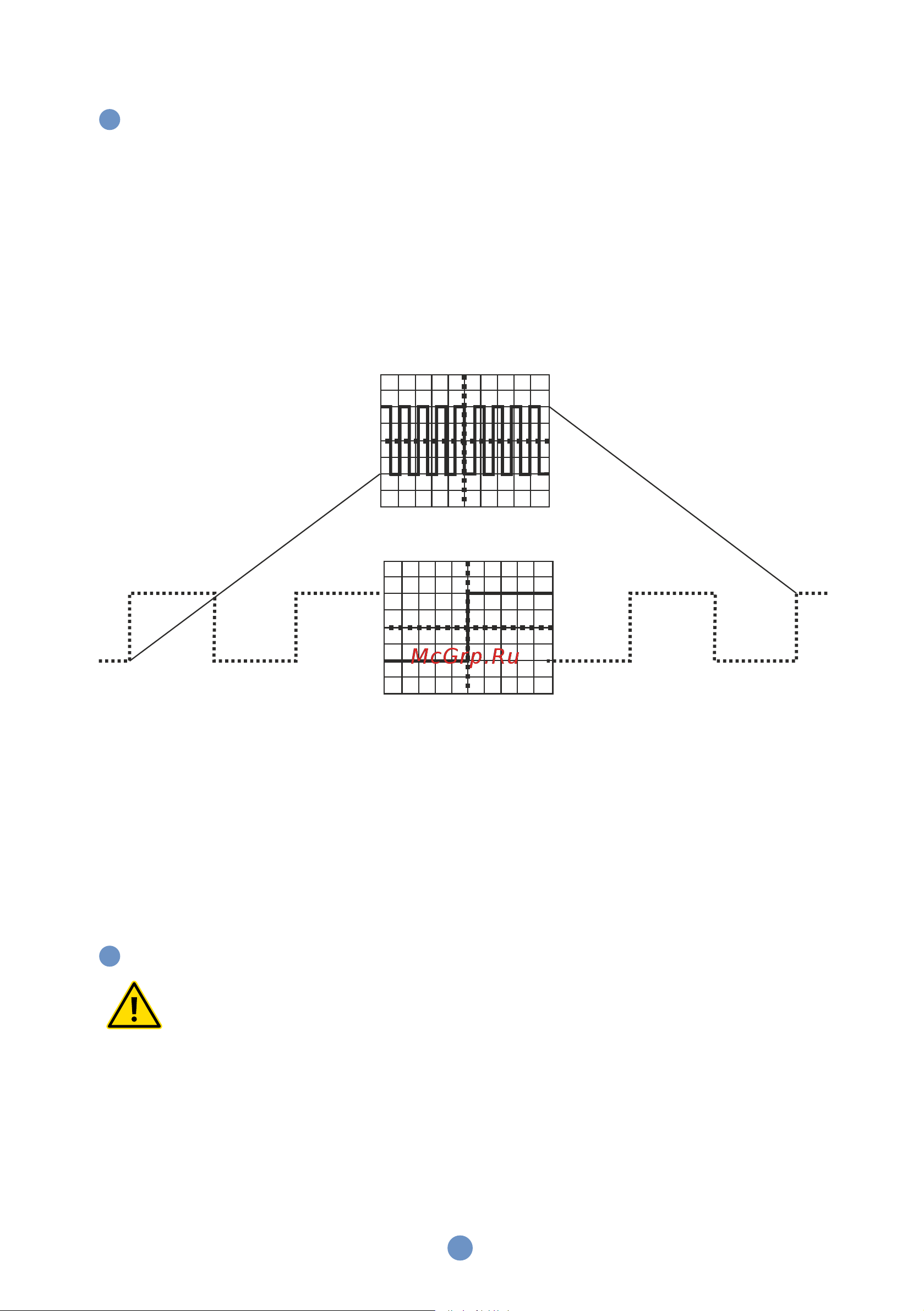

Рисунок 6. Иллюстрация работы схемы «Х10».

Для включения режима “X-Y” нажмите одновременно все кнопки в

блоке «X1/ALT/X10/CH1-X » (31).

Во избежание повреждения люминофора неподвижным лучом

уменьшите яркость перед включением данного режима.

Входы распределятся следующим образом:

Х-ось (горизонтальная) - вход CH1.

Y-ось (вертикальная) - вход CH2.

РЕЖИМ Х-Y

РАСТЯЖКА СИГНАЛА.

Режим «растяжки сигнала» используется для просмотра

осциллограмм сигналов с небольшой длительностью либо сигналов

высокой частоты. Чтобы использовать режим растяжки, выполните

следующие операции:

Ручкой «TIME/DIV» (29) установите коэффициент развертки, при

котором будет полностью отображен требуемый фрагмент сигнала.

Вращением ручки «POSITION» (32) в блоке «HORIZONTAL», добейтесь

того, чтобы осциллограмма сигнала была расположена в центре экрана.

Нажмите кнопку «Х10 MAG». После выполнения действий, указанных

выше, необходимая часть сигнала будет увеличена в 10 раз.
