Подключите шнур питания к разъему (36) осциллографа. Нажмите

кнопку выключателя питания (6). При этом должен загореться индикатор

POWER (5).

По истечении 30 секунд поверните ручку регулятора INTEN (2) по

часовой стрелке до появления луча на экране. Установите оптимальную

яркость луча.

Ручкой регулятора FOCUS (3) добейтесь оптимальной фокусировки

луча.

Вращением ручек регулятора POSITION канала CH1 (34), установите луч

на центральную горизонтальную линию сетки. Убедитесь, что линия луча

развертки параллельна горизонтальной линии сетки. В противном

случае, вращением регулятора ROTATION (4) устраните наклон луча.

Подключите пробник к входу осциллографа CH1 и подайте сигнал на

вход прибора с встроенного калибратора. Выполните компенсацию

пробника как указано ниже.

Правильная компенсация

Перекомпенсация

Недокомпенсация

Триммер

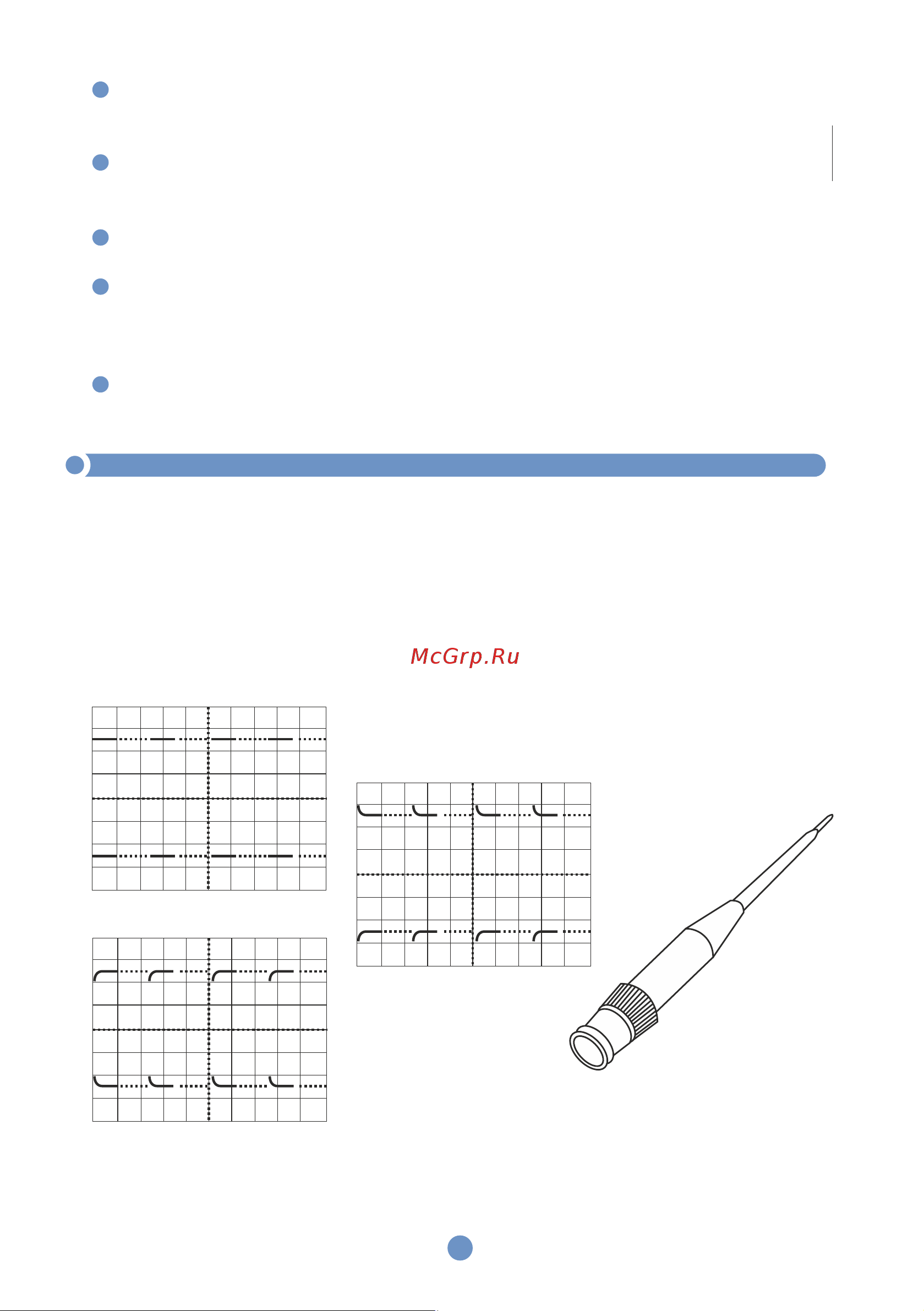

Рисунок 3. Иллюстрация к разделу «Компенсация пробника».

КОМПЕНСАЦИЯ ПРОБНИКА

Для обеспечения постоянства коэффициента деления во всей полосе

частот пропускания пробника необходимо произвести подстройку

компенсации. Для этого необходимо пробник (щуп) подключить к

контакту «CAL», расположенному на передней панели и вращением

подстроечного элемента, расположенного в соединительном разъеме,

добиться прямоугольных фронтов сигнала. Соответствие осциллограмм

к степени компенсации приведено ниже:
