Установка значения времени развертки

(дискретно)

30 VAR Плавная установка времени развертки

31 X1/ALT/X10/X-

Установка режима работы блока

горизонтальной развертки:

X1 — отображение 1:1

ALT — отображение основной

осциллограммы X1 и его копии X10

X10 — «растягивание» осциллограммы

в х10

раз.

Все кнопки отжаты — режим X-Y

32 POSITION Установка луча по оси X

33 HOLD OFF Ручка стабилизация осциллограммы

34 POSITION Положение луча канала 1 по вертикали

35 ЭЛТ дисплей осциллографа.

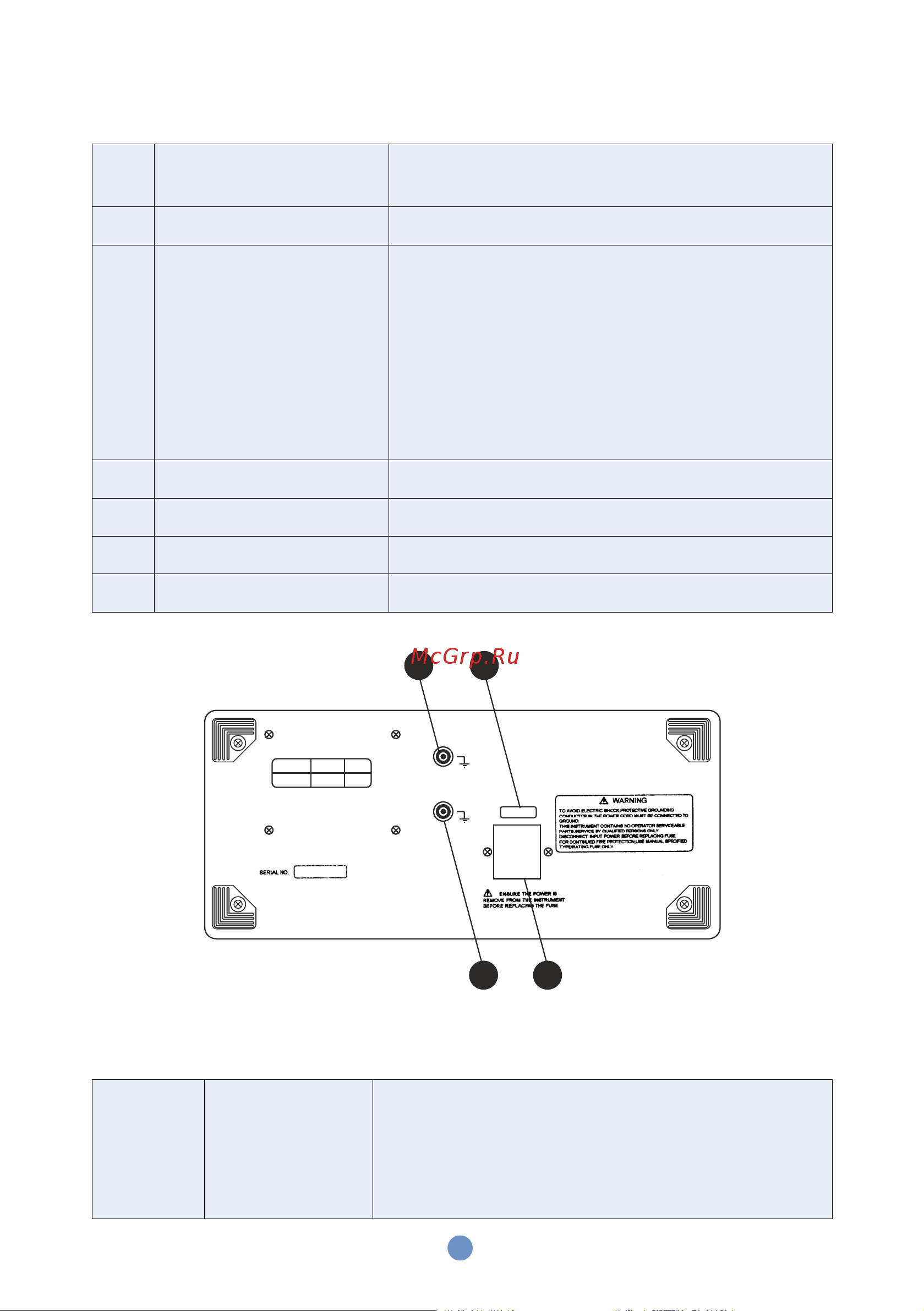

Рисунок 2. Расположение и назначение органов управления

(задняя панель).

SIGNAL

OUTPUT

38 37

35 36

Выход сигнала с канала 1, напряжением

приблизительно 20 мВ/дел относительно

отображаемого значения на нагрузке 50 Ом.

Данный выход служит для подключения

внешних измерительных приборов

(частотомер).
