Руководство по монтажу и эксплуатации. Канализационная насосная станция SANIVORT 255 M 7м

4 Устройство и работа

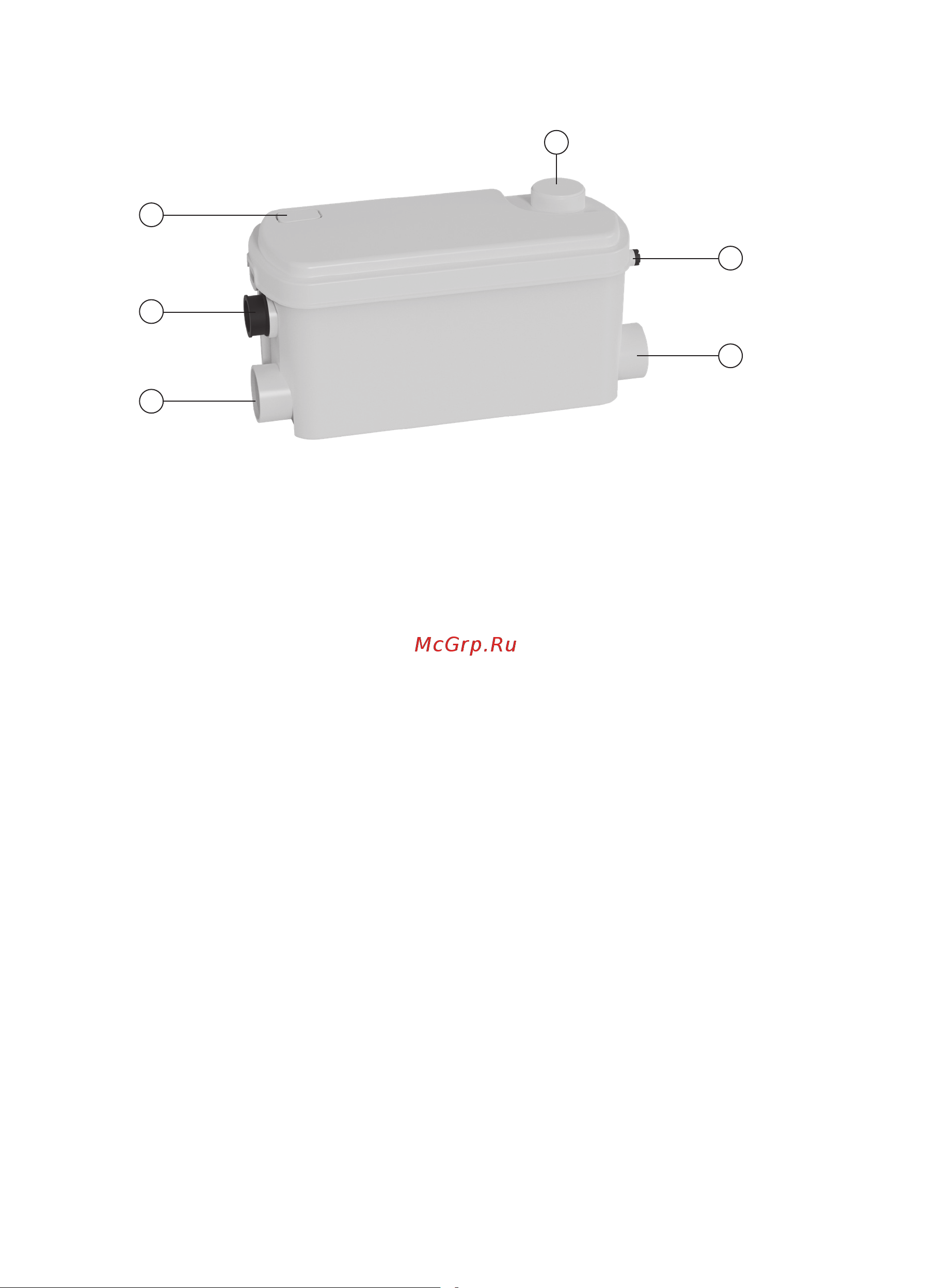

Рисунок 2 – Устройство КНС

КНС (см. рисунок 2) представляет собой конструкцию, объединяющую

накопительную емкость (корпус), насос и блок управления.

КНС имеет два два основных боковых входа (поз. 1 и поз. 6, Ø40 мм) для

присоединения писсуаров, биде, умывальников, душевых кабин и один дополнитель-

ный вход (поз. 4, Ø40 мм).

КНС имеет отдельный вход (поз. 5) для приема конденсата от кондиционера. Также

этот вход может использоваться для аварийного слива жидкости из КНС.

На верхней крышке имеется вентиляционное отверстие с угольным фильтром (поз. 3).

Электродвигатель насоса маслонаполненный, что обеспечивает более эффективное

охлаждение и повышает его защиту от проникновения жидкости. Он также оснащен

встроенной термозащитой, которая отключает электродвигатель, когда температура

поднимается выше критической (например, при заклинивании рабочего колеса из-за

засора). Возобновление работы КНС происходит автоматически после охлаждения

электродвигателя приблизительно через 30-60 минут.

Принцип работы КНС заключается в следующем: стоки из писсуаров, биде, умываль-

ников или душевых кабин поступают внутрь станции через боковые входы поз. 1

и поз. 6. Обратные клапаны, установленные внутри боковых входов, предотвращают

возврат стоков.

С увеличением уровня жидкости в накопительной емкости, примерно на высоте

7-9 см от дна емкости, включается насос.

В процессе откачивания жидкости уровень стоков в емкости снижается, и насос

отключается примерно на высоте 2-4 см от дна емкости.

Стоки отводятся в канализацию по напорному трубопроводу через угловой ступен-

чатый патрубок с обратным клапаном, который подключается к выходу КНС (поз. 2).

Обратный клапан в ступенчатом патрубке предотвращает возврат отведенных стоков в

КНС.
