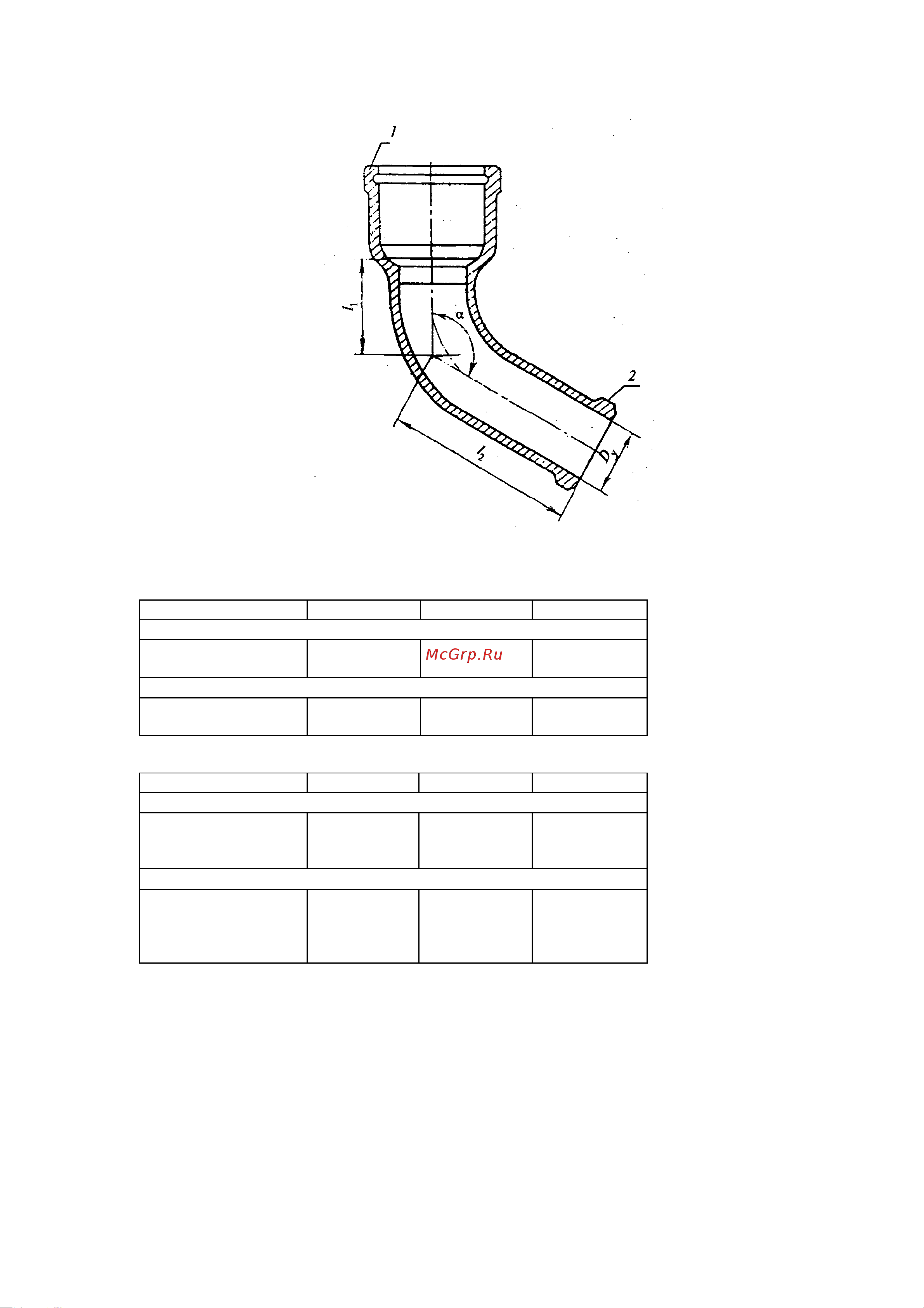

1 — раструб типа I; 2 — хвостовик

Рисунок 12

Таблица 10 Размеры в миллиметрах

Условный проход D

Масса, кг

При α = 110°±1°30'

100

135

150

1,8

4,1

При α = 120° ±1°30'

100

125

140

1,7

3,6

Таблица 11 Размеры в миллиметрах

Условный проход D

Масса, кг

При α = 135°±1°30'

50 50 115 1,6

100 55 125 3,5

150 100 165 5,4

При α = 150°±1°30'

50 60 130 1,8

100 115 175 5,0

100Д 115 275 6,0

150 65 125 6,1

4.9 Отводы-тройники приборные

4.9.1 Отводы-тройники приборные изготавливают в двух исполнениях: правом и левом.

4.9.2 Конструкция и размеры отводов-тройников приборных должны соответствовать

указанным на рисунке 13. Масса отводатройника 7,0 кг.

Условное обозначение отвода-тройника приборного в правом исполнении:

ОТПр ГОСТ 6942-98

То же, в левом исполнении:

ЛОТПр ГОСТ 6942-98
