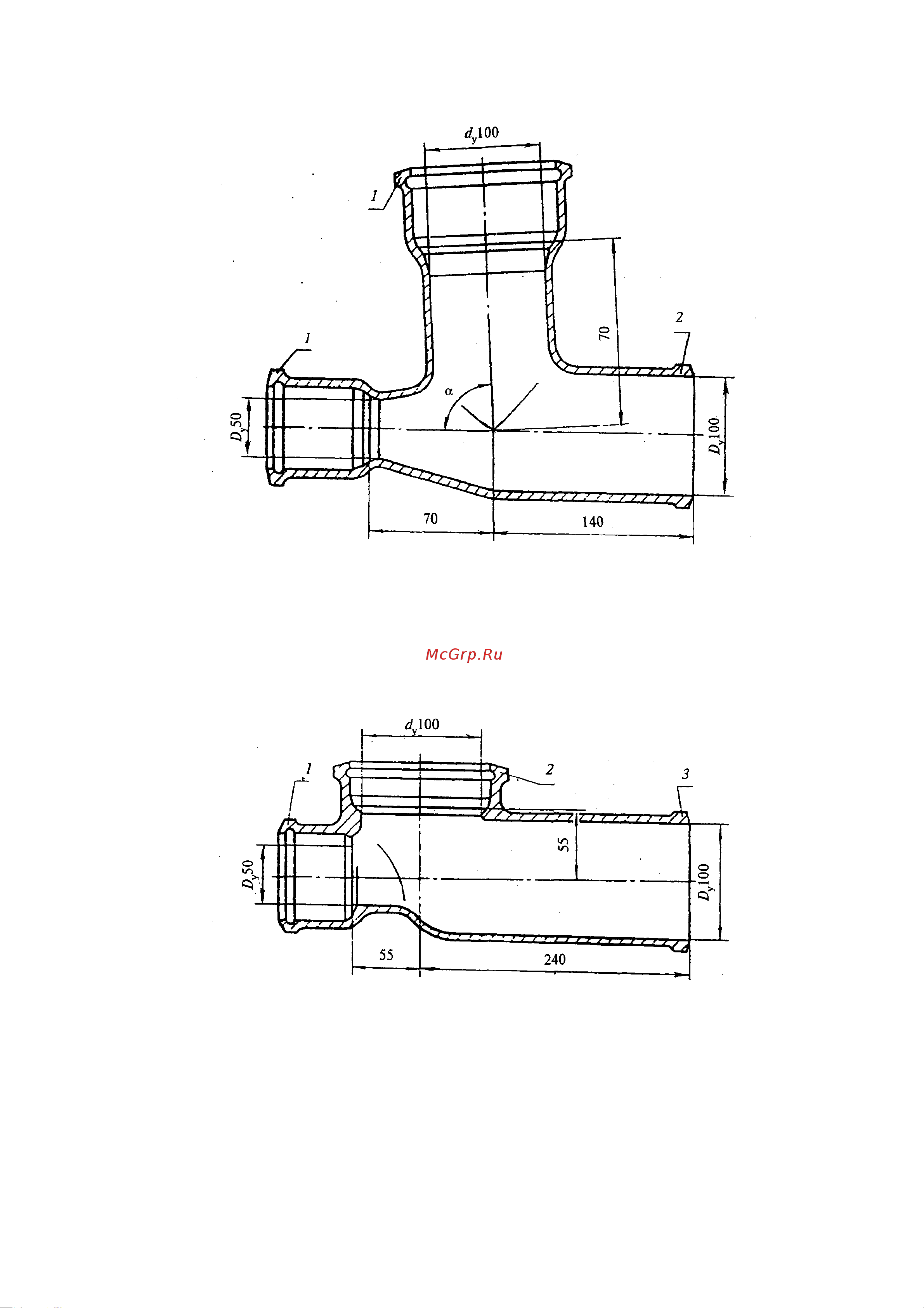

α = 87°30' ± 1°30'; 1 — раструб типа I ; 2 — хвостовик

Рисунок 18

4.15 Тройники прямые переходные низкие

4.15.1 Конструкция и размеры тройников прямых переходных низких должны

соответствовать указанным на рисунке 19. Масса тройника 4,7 кг.

Условное обозначение тройника прямого переходного низкого:

ТПРН-100/50х100 ГОСТ 6942-98

1 — раструб типа I ; 2 — раструб типа IV; 3 — хвостовик

Рисунок 19

4.16 Тройники косые

4.16.1 Конструкция и размеры тройников косых должны соответствовать указанным на

рисунке 20 и в таблице 15.

Пример условного обозначения тройника косого с α = 45°, D

= 100 мм и d

= 50 мм:

ТК 45°-100х50 ГОСТ 6942-98

То же, с 60°, D

= 150 мм и d

= 100 мм:

ТК 60°-150х100 ГОСТ 6942-98
