нических характеристик (шильдике) установки.

Используйте только специальный кабель и розетку, предназначенную

для данного изделия, а также автоматическую защиту и контур заземления

во избежание замыкания.

4.2 Защита двигателя.

При перегреве двигателя установки, он автоматически выключится с по-

мощью реле тепловой защиты и запустится после того, как остынет.

4.3 Монтаж канализационной установки.

Прибор следует

монтировать таким образом, чтобы к нему был доступ

для технического обслуживания.

4.4 Сифонирование.

Если подключение к канализационному коллектору находится ниже

днища канализационной установки, то рекомендуется устанавливать венти-

ляционный клапан для предотвращения сифонирования.

Если последний участок горизонтального напорного трубопровода рас-

положен вертикально, то он должен выбираться на два размера больше го-

ризонтального трубопровода. Так, при диаметре горизонтальной трубы 23

мм вертикальная труба должна будет иметь диаметр 40 мм. Если диаметр го-

ризонтальной трубы составляет 32 мм, то вертикальная труба должна будет

иметь диаметр 50 мм. Смотрите рис. 4.

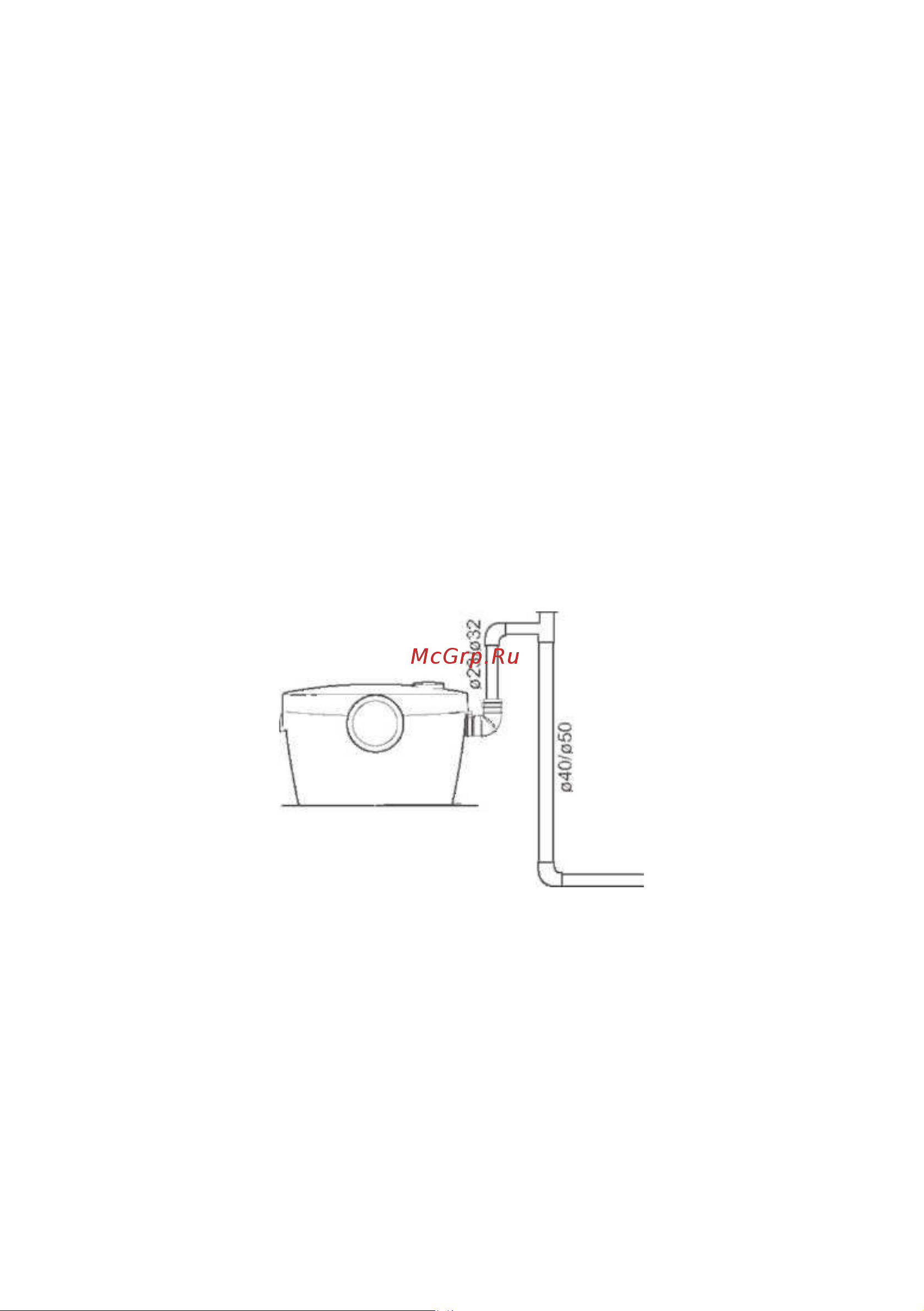

Рис. 4. Сифонирование.

4.5 Соединение с туалетом.

Compact Lift 600 следует использовать с унитазами, имеющими гори-

зонтальный выход. Объем сливного бачка (разовый слив) должен быть не

менее 6 литров. Установите канализационную установку возле унитаза и

подсоедините рукав к выходу унитаза таким образом, чтобы место соедине-

ния было полностью закрыто. Установите хомут и убедитесь, что рукав занял

правильное положение.

Во избежание шума и вибрации установка может быть установлена на

расстоянии 10 мм от стены с использованием антивибрационного основания.

4.6 Подсоединение к стоку.

Сливная труба должна быть изготовлена из материала, подходящего для

неочищенных сточных вод и иметь внешний диаметр 23, 25, 28 или 32 мм.

Обратный клапан, установленный в бачке установки, предотвращает обрат-
