ПРИМЕЧАНИЕ

Если фанкойл используется вне

вышеуказанных условий, это может

привести к неправильной работе.

При работе на поверхности фанкойла

может конденсироваться вода. При

высокой влажности воздуха, закрывайте

окна и двери.

Оптимальная производительность будет

достигнута в диапазоне рабочих

температур.

Не устанавливайте оборудование в

перечисленных ниже местах, так как это может

привести к неисправности. При необходимости

проконсультируйтесь с поставщиком.:

Убедитесь, что размеры фанкойла соответствуют

значениям, указанным на чертеже

Установите болты d=10 (4 шт.) для подвесного

потолочного крепления.

Меры предосторожности при монтаже

В помещениях, в которых присутствуют

минеральные, например смазочные масла.

В условиях морского климата с большим

содержанием солей в воздухе.

При наличии в атмосфере газов (например,

сернистых), вызывающих коррозию.

В условиях сильных колебаний напряжения

в сети (на промышленных предприятиях).

В автомобильном транспорте или в каютах.

На кухнях, где присутствует масляный

туман.

В помещениях, где действуют сильные

электромагнитные поля.

В прочих местах со специфическими

условиями

Выбирайте оптимальный способ прове-

дения транспортно-погрузочных работ.

Транспортировка оборудования должна

производиться в заводской упаковке.

При монтаже фанкойл не должен иметь

электрического контакта с металлическими

конструкциями здания.

В этом случае необходимо выполнить

изоляцию в соответствии с правилами

устройства электроустановок.

Перед установкой устройства уточните,

есть ли провода, водопроводные трубы,

воздуховоды и т.д. в стене или земле

места установки, чтобы избежать

несчастных случаев из-за повреждений.

7 МОНТАЖ ФАНКОЙЛА

7.1 Место установки

7.2 Установка

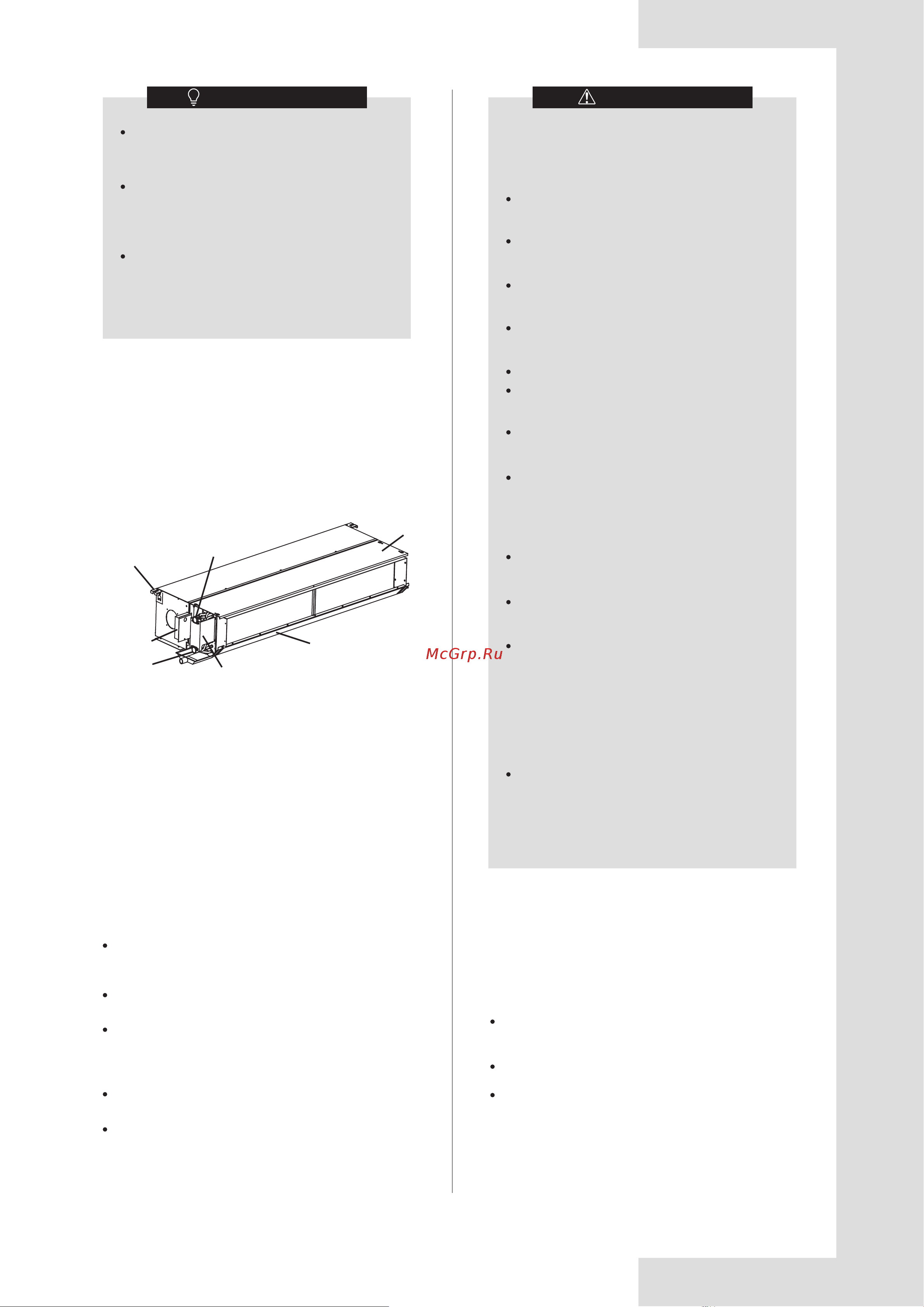

6 ОБОЗНАЧЕНИЕ ЭЛЕМЕНТОВ

Изображения приведены для справки и могут

отличаться от фактического продукта

рис.6-1

вход воды

монтажная панель

водяного коллектора

клеммная

панель

крепежный

уголок

выход воды

дренажный поддон

верхняя

крышка

В месте установки должно быть достаточно

пространства для проведения монтажа и

обслуживания.

Расстояние между болтами показано на рисунке

ниже.

Используйте монтажные болты d=10.

Особенности крепления к потолку зависят от

конструкции здания. Для уточнения

особенностей обращайтесь к компании,

выполнявшей строительные и отделочные

работы.

Потолок в месте установки должен быть

горизонтальным и выдерживать вес фанкойла.

Входящие и выходящие потоки воздуха не

должны иметь препятствий, а также

подвергаться воздействию со стороны потоков

наружного воздуха.

Выходящий из фанкойла поток воздуха должен

равномерно распределяться по помещению.

Должен быть обеспечен беспрепятственный

вывод трубопровода и дренажной трубы.

ВНИМАНИЕ
