04

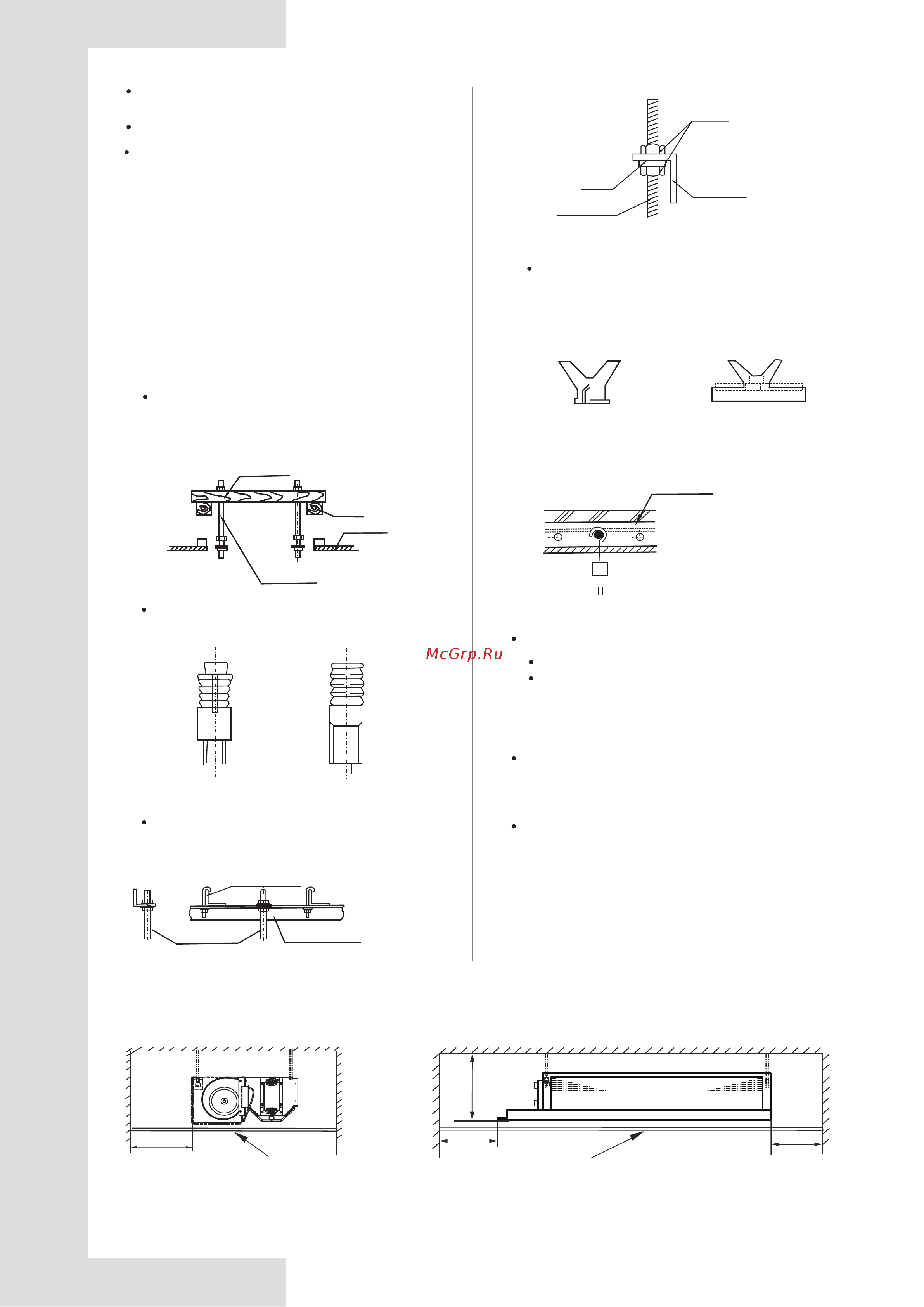

7.2.1 Крепление фанкойла

7.2.2 Требование к пространству

Обрежьте балки и перекрытия там, где это

необходимо.

Укрепите балки и перекрытия потолка.

После закрепления корпуса фанкойла переходите

к прокладке труб и проводов в потолке. Выбрав

место для установки, решите, в каком

направлении вы будете прокладывать выводные

трубы. Прежде, чем подвешивать устройство к

потолку, выведите водяные и дренажные трубы,

электропроводку от наружного/внутреннего блока

и от пульта управления к местам соединения.

Способ крепления зависит от конструкции и

материала потолка. Потолок должен быть

ровным и горизонтальным.

Подключение воздуховодов

Подвешивание фанкойла

Для поднятия фанкойла используйте блок.

Необходима ровная горизонтальная установка

внутреннего блока. При нарушении гори-

зонтальности может возникнуть утечка воды.

Крепление к бетонному потолку

Установите в бетонный потолок анкерные

болты и с помощью них закрепите фанкойл.

Крепление к стальной конструкции

Установите опорную угловую стальную

конструкцию и закрепите фанкойл.

Крепление к новому бетонному потолку в

здании на этапе строительства

При установке бетонного потолка закрепите

в нём закладные детали или монтажные

болты с крюком.

Крепление к деревянной конструкции

Установите деревянный брус поперёк на

потолочные балки и закрепите на нём

монтажные болты.

деревянный брус

потолочная балка

потолок

монтажный болт

рис.7-1

рис.7-2

анкерный болт с крюком

монтажный

болт

стальной уголок

рис.7-3

шайба

монтажный

болт

гайка

крепежный

уголок

закладная деталь

в форме лопасти

закладная деталь

в форме направлеющей

стальная балка

рис.7-6

рис.7-5

рис.7-4

Длина воздуховода определяется в соответствии

с внешним статическим давлением.

Установка приборов управления

Для установки пульта управления см.

руководство по установке проводного пульта

управления (в зависимости от типа пульта)

＞300mm

＞500mm

＞100mm

＞200mm

потолок

рис.7-7

рис.7-8

потолок
