2.4 Крепление фанкойла

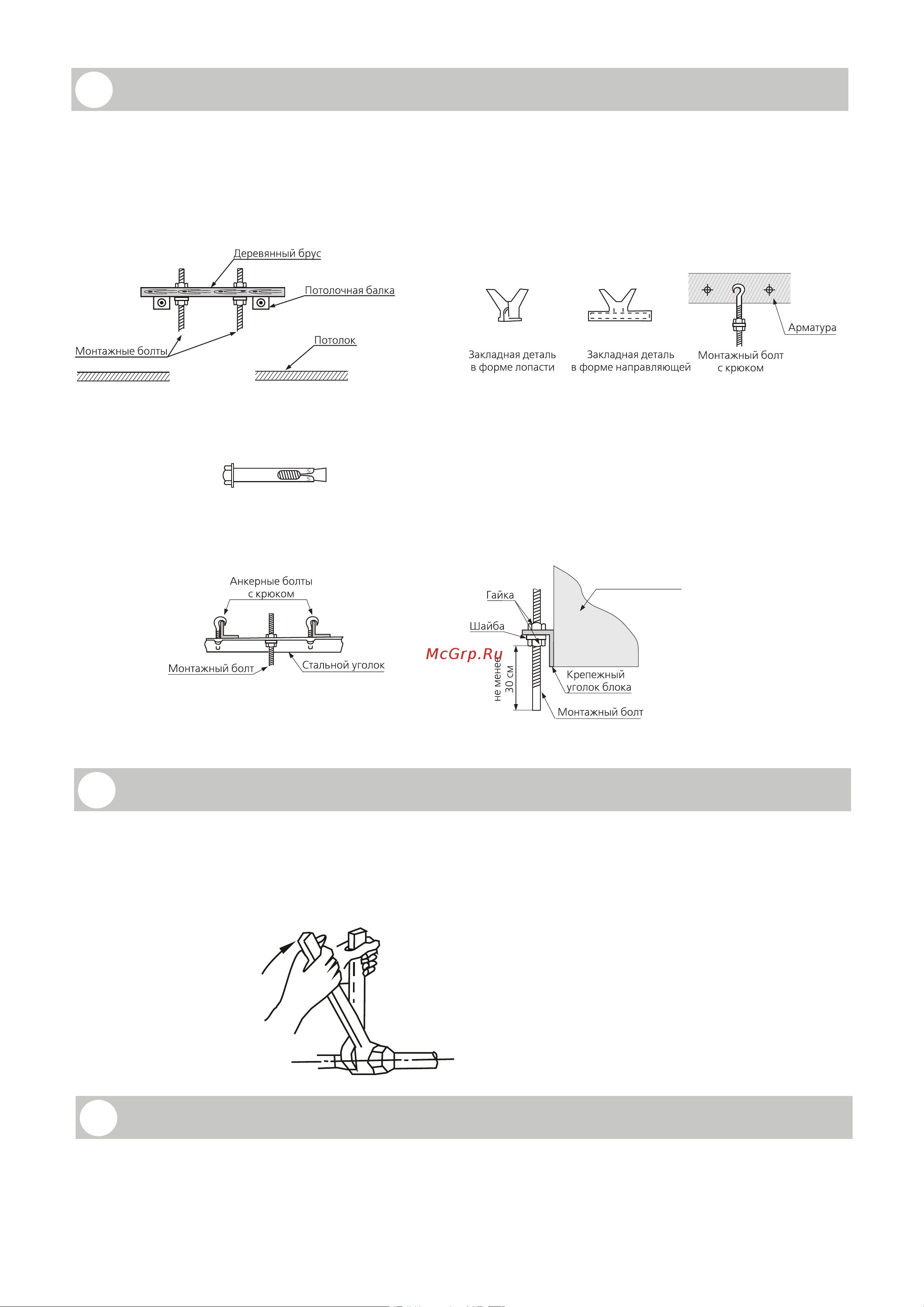

Способ крепления зависит от конструкции и материала потолка. Потолок должен быть ровным и горизонтальным. В

некоторых случаях может понадобится укрепить потолочные балки.

Крепление к деревянной конструкции

Установите деревянный брус поперёк на потолочные

балки и закрепите на нём монтажные болты.

Крепление к новому бетонному потолку в здании на

этапе строительства

При установке бетонного потолка закрепите в нём

закладные детали или монтажные болты с крюком.

Крепление к построенному бетонному потолку

Установите в бетонный потолок анкерные болты и с помощью них закрепите фанкойл..

Крепление к стальной конструкции

Установите опорную угловую стальную конструкцию и закрепите фанкойл.

Фанкойл

2.5 Монтаж водяного трубопровода

• В системе используется воздуховыпускной клапан и труба впуска воды.

• При подсоединении водосборника настройте динамометрический ключ на момент 6180–7540 Н·см (630–770

кгс·см) и используйте его для затяжки вместе с гаечным ключом, как показано на рисунке ниже.

• Диаметр соединений труб впуска и выпуска воды составляет RC 3/4", внутренняя резьба.

• Диаметр трубы вывода конденсата составляет ZG 3/4", резьба наружная.

2.6 Монтаж дренажной трубы

• Подсоедините дренажную трубу фанкойла. Резьба на соединителе должна соответствовать резьбе на патрубке.
