• Дренажный шланг и место его подключения к фанкойлу должны быть хорошо теплоизолированы, чтобы на

поверхности не образовывался конденсат.

• Так же, как и соединения труб фанкойла. Будьте осторожны, не прилагайте излишних усилий к трубам

фанкойла.

• Дренажная труба должна иметь уклон не менее 1/100 и не иметь прогибов в средней части.

• Общая длина дренажной трубы не должна превышать 20 м. Если ее длина больше, во избежание прогибов

потребуется установка подпорок.

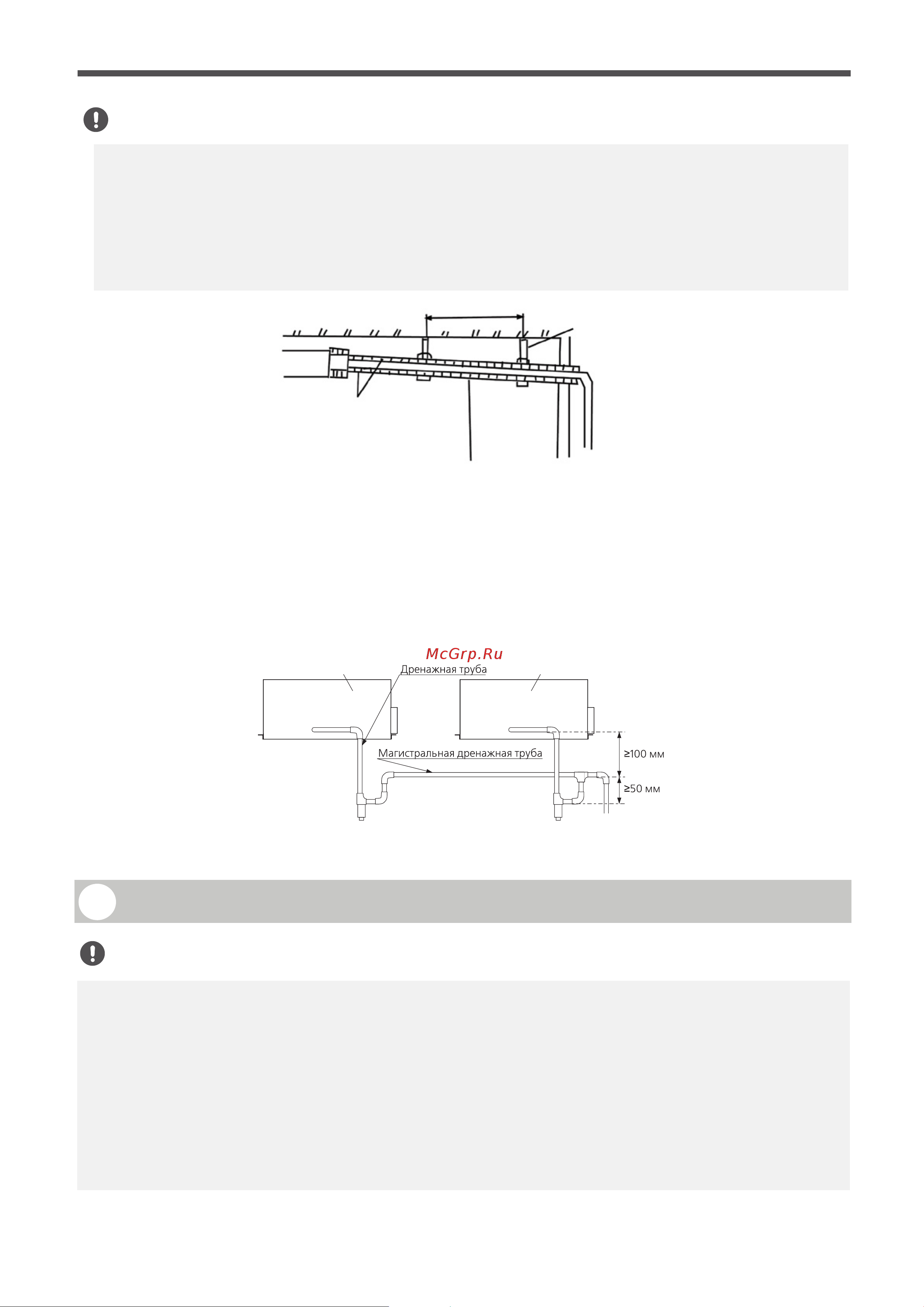

• Дренажный трубопровод с подводами должен быть организован, как показано на рисунке ниже.

Уклон вниз

не менее 1/100

Теплоизоляция

1,5-2 м

Монтаж дренажной трубы

ВНИМАНИЕ

● Необходимо обеспечить естественный слив конденсата, для этого дренажная труба должна быть смонтирована с

уклоном (1/50–1/100), т.е. снижение 1 см на каждые 50 см - 100 см длины шланга.

● Для подключения шланга используйте жесткий полихлорвиниловый соединитель, убедитесь, что вода не

вытекает через стыки.

● При подключении дренажного шланга к фанкойлу будьте аккуратны, не надавливайте с усилием на трубы

кондиционера. Длина дренажной линии должна быть минимальной, так же как и количество изгибов (не более

двух). Для обеспечения уклона расстояние между элементами подвески дренажной трубы должно составлять от 1

до 1,5 м.

2.7 Монтаж электропроводки

• Для фанкойла необходимо использовать отдельную линию электропитания номинального напряжения.

• Внешний блок питания для кондиционера должен иметь заземление, соединенное с заземляющими

проводниками наружного и внутреннего блоков.

• Разводка электропроводки должна выполняться квалифицированным персоналом в соответствии с электрической

схемой.

• Согласно государственным нормам в цепь электропитания необходимо установить разъединитель, отключающий

все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм, и устройство защитного

отключения (УЗО) на номинальный ток утечки 10 мА.

• Фанкойл должен быть установлен с соблюдением действующих государственных стандартов и нормативов по

проведению электромонтажных работ.

• Во избежание появления помех силовые и сигнальные кабели следует прокладывать раздельно.

• Не включайте питание, пока тщательно не проверите систему после монтажа проводки.

ВНИМАНИЕ
