Zalman M1 [12/16] Assemblage de la carte graphique ensamblaje de tarjeta grafica

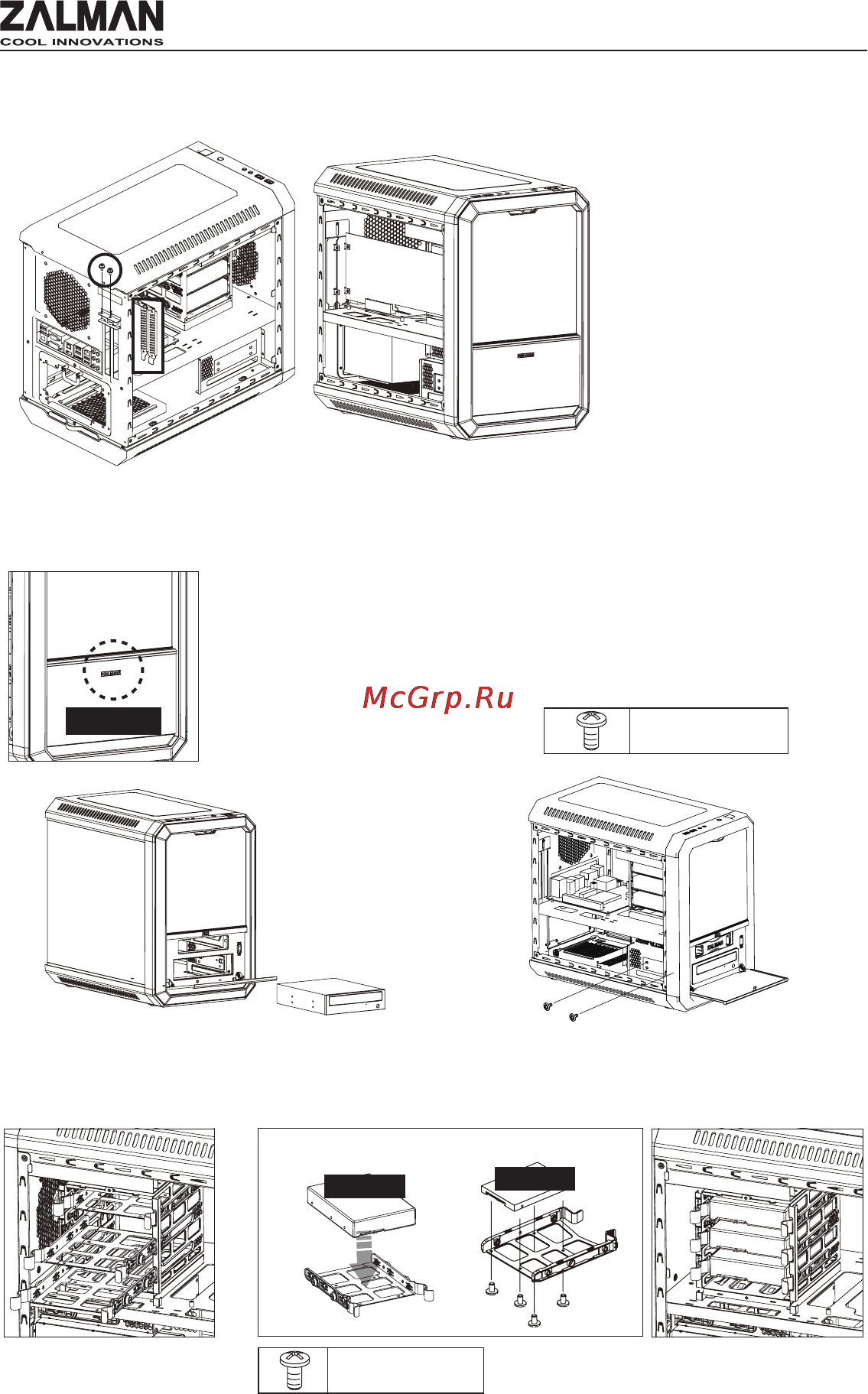

4) Assemblage de la carte graphique / Ensamblaje de tarjeta grafica

Vis B / Tornillo B

5) Installation de ODD / Instalar ODD

6) Installation du plateau de 3.5"/ 2.5" / Instalar bandeja 3.5”/2.5”

① Séparation du plateau / Separar la bandeja ② Installation du plateau / Instalar bandeja

- Ouvrir la porte à l'avant et fixer l'ODD à l'aide des vis de B.

- Abra la puerta en la parte delantera y luego instale la unidad de disco

óptico. Instale utilizando el tornillo B.

2.5" HDD

Push

3.5" HDD

Français

① Desserrer la vis à la main

qui fixe le couvercle de PCI et

séparer le couvercle.

② Retirer le couvercle du

logement PCI.

③ Installer la carte graphique

et la fixer avec vis de fixation.

Español

① Separar el cubierto

desarmando el tornillo de

mano que fija el cubierto PCI.

② Remover el cubierto de la

ranura PCI.

③ Instalar la tarjeta grafica y

fijar con tornillo.
