6

УСТРОЙСТВО ИЗДЕЛИЯ

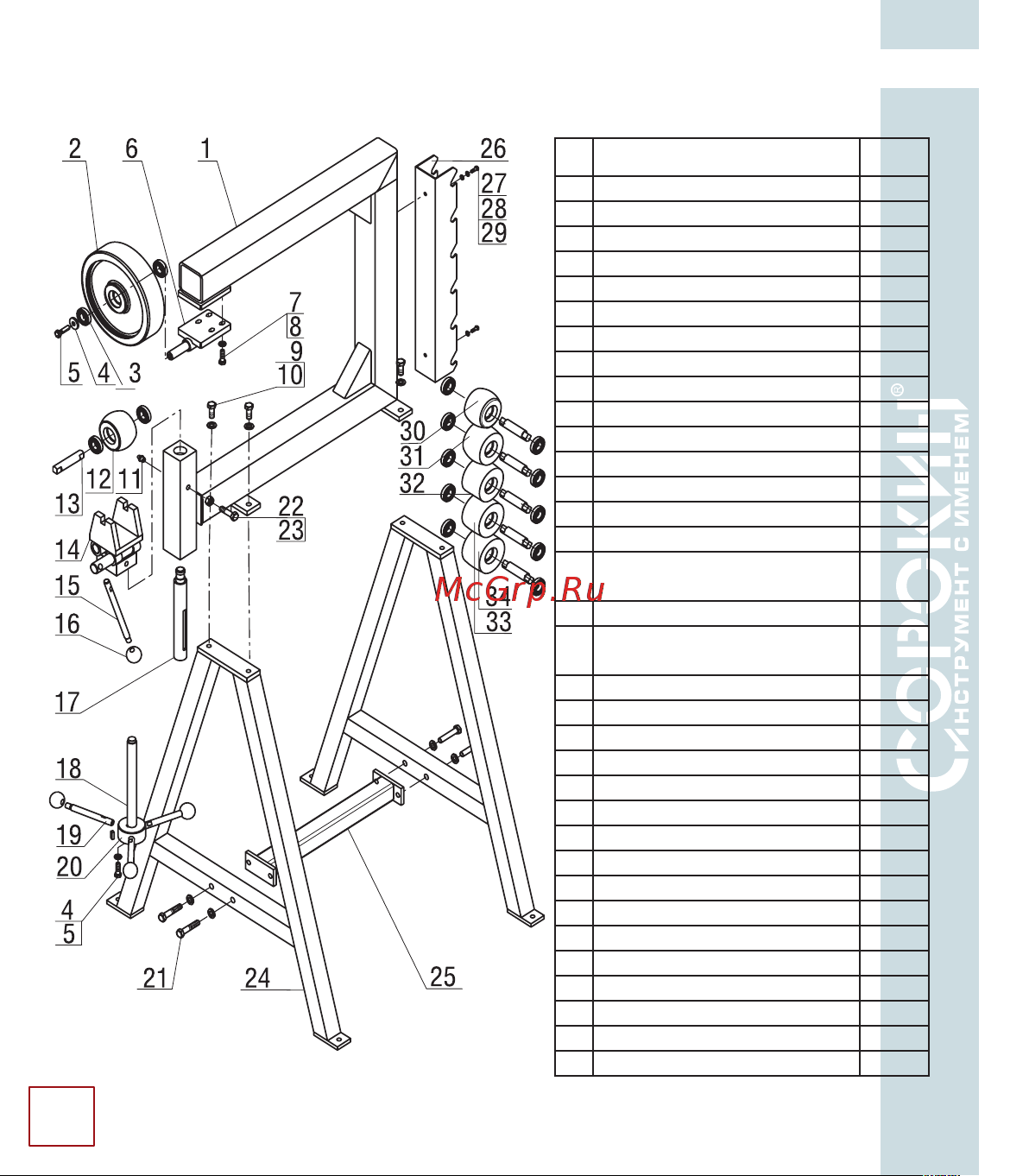

Рисунок 2 – Деталировка 6.113

№ Наименование Кол-во

1 Рама верхняя 1

2 Колесо прижимное 1

3 Подшипник 14

4 Колпак 2

5 Болт 2

6 Скобы прижимного колеса 1

7 Шайба плоская 4

8 Болт 4

9 Болт 4

10 Шайба 8

11 Колпак масляный 1

12 Ролик 2'' 1

13 Вал 6

14 Скобы ролика 1

15 Рукоять 1

16

Накладка рукояти

шариковая

4

17 Вал регулировочный 1

18

Винт ходовой

регулировочный

1

19 Рукоять 3

20 Ключ плоский 1

21 Болт 4

22 Гайка 1

23 Болт направляющий 1

24 Ножка опорная 2

25 Шланг соединительный 1

26 Крюк 1

27 Шайба плоская 2

28 Шайба гроверная 2

29 Винт 2

30 Ролик 3” 1

31 Ролик 4“ 1

32 Ролик 6” 1

33 Ролик 8“ 1

34 Ролик 12” 1
