Кантователи C10601-2 (500 кг)

C10601-2 (600 кг)

13. Регулярно очищайте кантователь от грязи, пыли и масел.

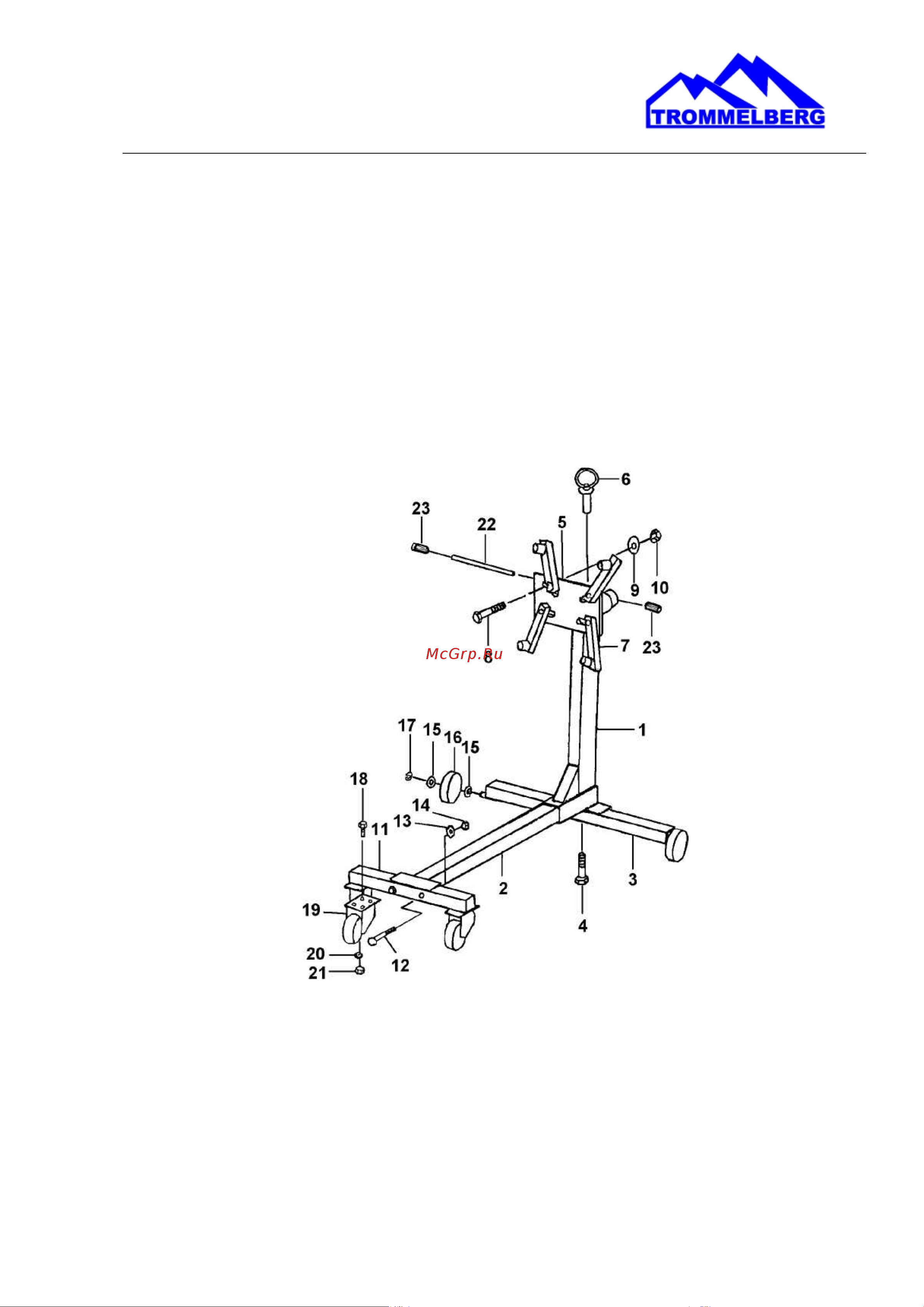

СБОРКА C10601-2

1. Прикрепите ролик (19) к передней опоре (11), используя болт (18), пружинную шайбу (20) и

шестигранную гайку (21).

2. Прикрепите колеса (16) по бокам опоры (3), используя прокладку (15) и стопорное кольцо (17).

3. Прикрепите переднюю опору (11) к основанию (2) болтом (12) с пружинной шайбой (13) и

гайкой (14).

4. Соедините стойку (1) и основание (2) с опорой (3) болтом (4) с нижней стороны. Болт должен

быть ввинчен в шестигранную гайку, которая приварена внутри основания.

5. Вставьте головку (5) во втулку в верхней части стойки (1), совместите отверстия и

зафиксируйте соединение стопорным штифтом (6).

6. Прикрепите 4 монтажных пальца (7) к головке (5), используя болты (8), шайбы (9) и гайки (10).

7. Вставьте рукоятку (22) в головку (5), прикрепите рукояти (23) к каждой из ее сторон.
