Кантователи C10601-2 (500 кг)

C10601-2 (600 кг)

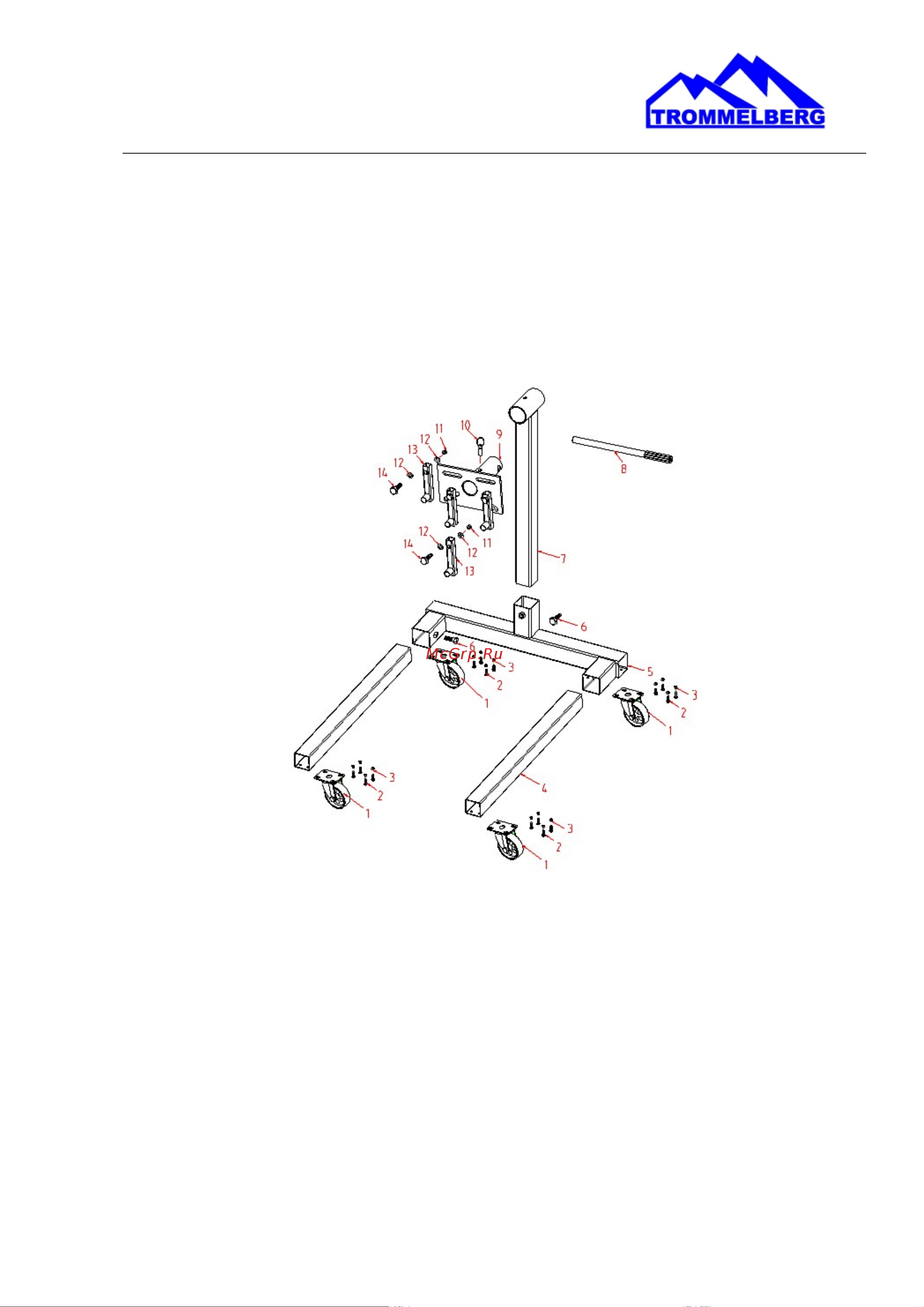

СБОРКА C10601-3

1. Прикрепите ролики (1) к опорам (4) и (5), используя болты (2) и гайки (3).

2. Соедините опоры (4) с основанием (5) с помощью болтов (6).

3. Соедините стойку (7) с основанием (5) с помощью болта (6)..

4. Вставьте головку (9) во втулку в верхней части стойки (7), совместите отверстия и

зафиксируйте соединение стопорным штифтом (10).

5. Соедините 4 монтажных пальца (13) с головкой (9), используя болты (14), шайбы (12) и

шестигранные гайки (11).

6. Вкрутите рукоятку (8) во втулку головку (9).

ЭКСПЛУАТАЦИЯ

1. Установите кантователь так, чтобы его головка совместилась с монтажными отверстиями

позади блока цилиндров двигателя.

ЗАМЕЧАНИЕ: Монтажные пальцы головки кантователя должны быть обращены в сторону

опорной тележки кантователя.

2. Для правильной балансировки полностью собранного V-образного двигателя ось его

распределительного вала должна находиться на одной линии с осью вращения головки

кантователя.

3. Установите монтажные пальцы напротив монтажных отверстий позади блока цилиндров

двигателя.

4. Соедините двигатель с монтажными пальцами, используя болты соответствующих размеров и

плоские прокладки.

5. Затяните 4 монтажных болта двигателя и 4 установочных болта монтажных пальцев.

6. Вставьте стопорный штифт, чтобы предотвратить вращение двигателя.
