Hertz ML 3800 [8/22] Installation

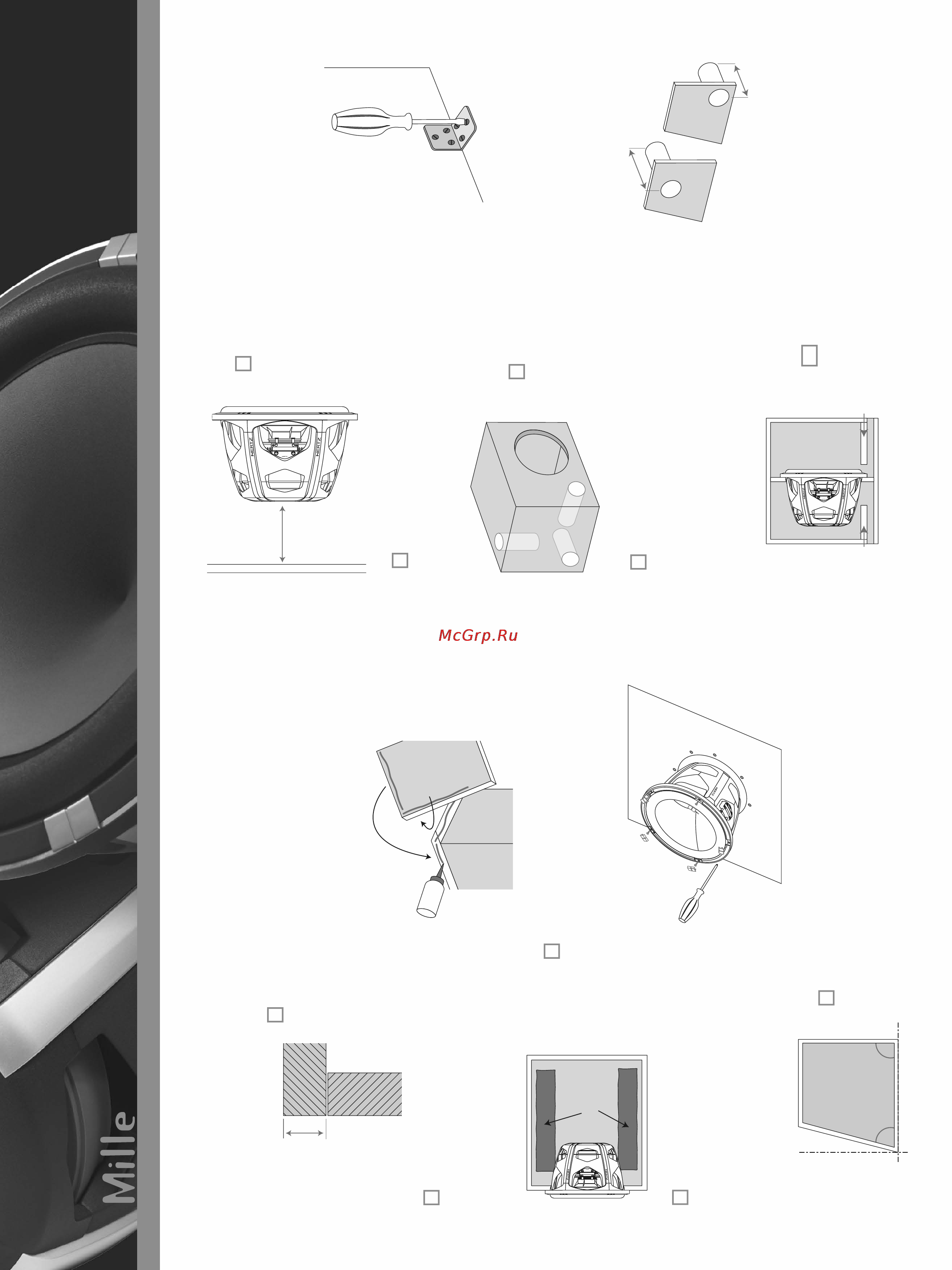

![Hertz ML 3800 [8/22] Installation](/views2/1011103/page8/bg8.png)
14 15
19 mm
MIN
Installation
Italiano
Consigli pratici
Se avete deciso di realizzare da soli la cassa armonica per il Vostro ML Sub seguite questi piccoli
accorgimenti:
Usate un materiale di buon spessore, molto compatto
e meccanicamente inerte, come MDF o multistrato di legno
ad alta densità.
Utilizzate materiali smorzanti come il FONOMAT
di AZ Audiocomp nelle pareti interne.
Utilizzate sempre la guarnizione di tenuta tra cestello
e piano di battuta e serrate con decisione le viti
seguendo un ordine a croce.
Se possibile utilizzate almeno una parete inclinata.
Damping materials
75° 90°
Incollate e sigillate tutte le pareti del box usando
colla vinilica di buona qualità in abbondante quantità.
Dopo l’incollaggio, ripassate tutte le giunzioni interne.
1
Lasciate almeno 30 mm tra il fondo del Subwoofer
e la parete posteriore.
6
Fissate in maniera adeguata la cassa del Sub alla struttura del veicolo.
7
Non è importante su quale lato del box metterete il condotto reflex,
poiché i cambiamenti nella risposta del sistema, introdotti
dalla distanza del condotto dall’altoparlante, sono trascurabili.
8
Se mettete il condotto di accordo vicino ad un angolo, a causa
del prolungamento virtuale dovuto alla vicinanza delle pareti,
fatelo più corto del 25-30% rispetto a quanto simulato.
Fate la stessa cosa se il condotto progettato è di tipo lamellare.
Se possibile, Vi consigliamo di misurare la frequenza di accordo
con uno strumento adeguato.
9
Nel caso dei progetti in Reflex, Asymmetric Bandpass
e Doppio Reflex, non aggiungete al volume totale l’ingombro
dei tubi e dei condotti di accordo, ma solo il volume del tipo
di supporto utilizzato; es.: la tavola di legno nel caso
del condotto lamellare.
10
2
3
4
5
30 mm
MIN
L
L-25/30%
Vtrp = Volume tablet reflex port
Vb1
+
Vtrp
Vb2
+
Vtrp
