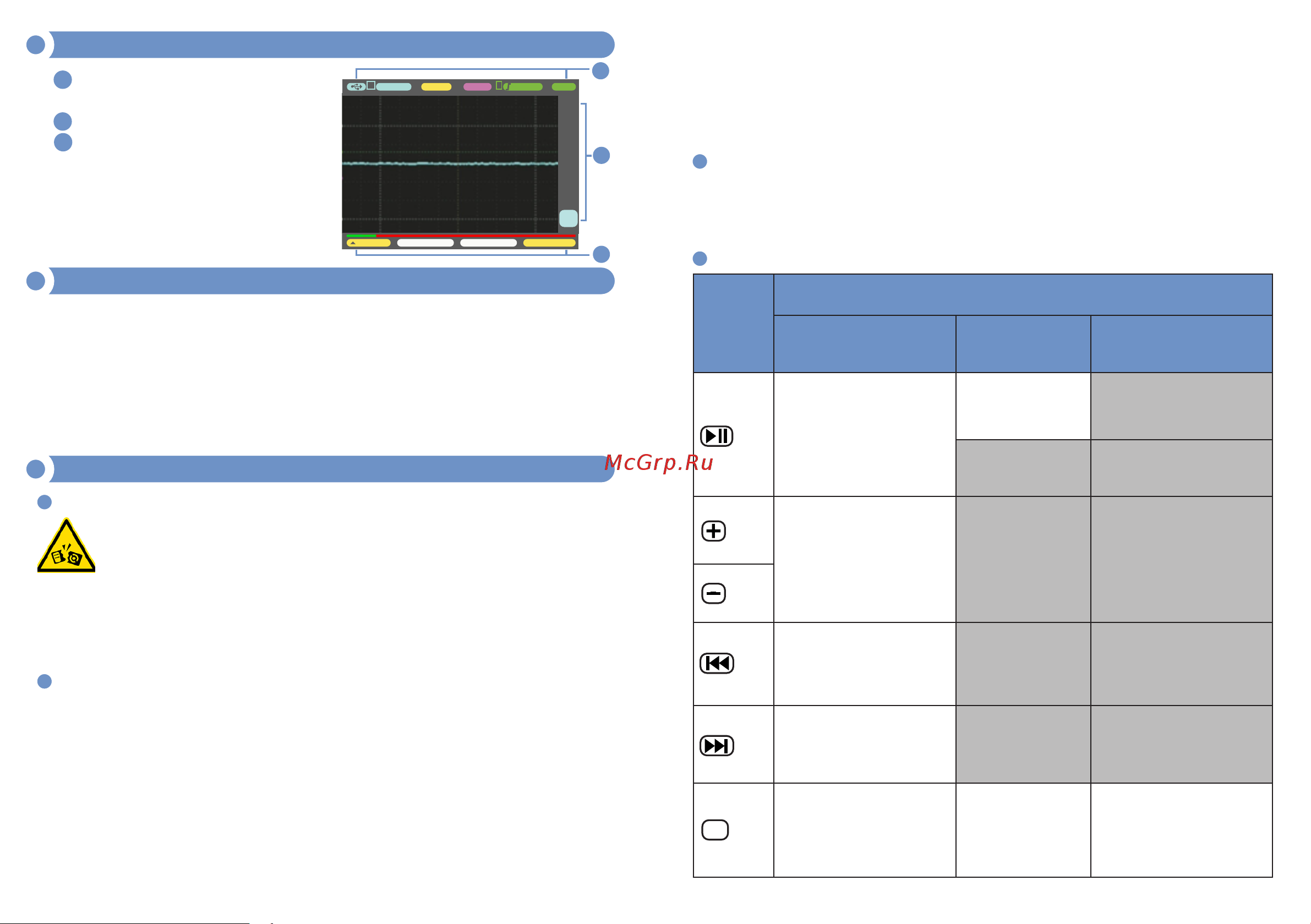

ДИСПЛЕЙ

1. Область текущих

1. параметров;

1. Область меню;

1. Область настроек

1. и измерителей;

Примечание: Каждый пара-

метр в области отображения по

цвету соответствует цвету меню

в котором он настраивается.

БЫСТРАЯ ПРОВЕРКА

Проверьте прибор и аксессуары на работоспособность. Выпол-

ните быструю проверку, для этого:

⚫

Включите осциллограф и дождитесь появления начального

экрана.

⚫

Подключите щуп осциллографа к выходу встроенного гене-

ратора, на дисплее должен отобразиться меандр (по умолчанию)

амплитудой ≈ 3 Vpp, и частотой 10 кГц.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ЗАРЯДКА АККУМУЛЯТОРА

Подключите кабель USB из комплекта к прибору, другой

разъём к USB порту ПК или к 5 В зарядному устройству.

(Запрещено использовать «быстрые» зарядные устрой-

ства). В левом верхнем углу прибора загорится красный индикатор,

когда зарядка завершится индикатор погаснет. Во избежание нару-

шения правил гальванической развязки и выхода прибора из строя

НЕ РЕКОМЕНДУЕТСЯ проводить измерения во время зарядки прибора.

СОВЕТЫ ПО ЭКСПЛУАТАЦИИ АККУМУЛЯТОРА

Чтобы аккумулятор служил долго — рекомендуется придер-

живаться общих правил зарядки и эксплуатации аккумуляторов,

а именно:

⚫

Заряжать аккумулятор полностью пока зарядка не

прекратиться.

⚫

Начинать заряжать аккумулятор, когда он почти полностью

разряжен.

⚫ Не использовать при температуре ниже 0˚С.

⚫ Не использовать непредусмотренные зарядные устройства.

⚫

Хранение разряженного аккумулятора сильно сокращает срок

его службы.

⚫

Не храните прибор с разряженным аккумулятором, перио-

дически проверяйте состояние аккумулятора и заряжайте при

необходимости.

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ

Для включения прибора переместите до упора ползунок выклю-

чателя в противоположное положение от положения «OFF». Для

выключения переместите ползунок в положение «OFF».

НАЗНАЧЕНИЕ КНОПОК

Кнопка

Режим нажатия

Короткое

нажатие

Длительное

нажатие > 2 с

Двойное короткое

нажатие

Запуск/остановка

развёртки

В меню Fn, сохране-

ние/загрузка файла

сохранение

текущих

параметров

Перемещение

между индикатора-

ми и меню

Внутри меню вы-

бор подменю

уменьшение

выбранного

параметра

увеличение

выбранного

параметра

вход в выбранное

меню/подтвержде-

ние (выход)

снимок экрана

автоматическая на-

стройка (при вклю-

ченном «auto–ﬁt»).

AUTO± 200MVHide0.2MS1.0V AC

T : 1.60MS

MplDpth : 4K

Freg : 0.00Hz Duty : –––––
