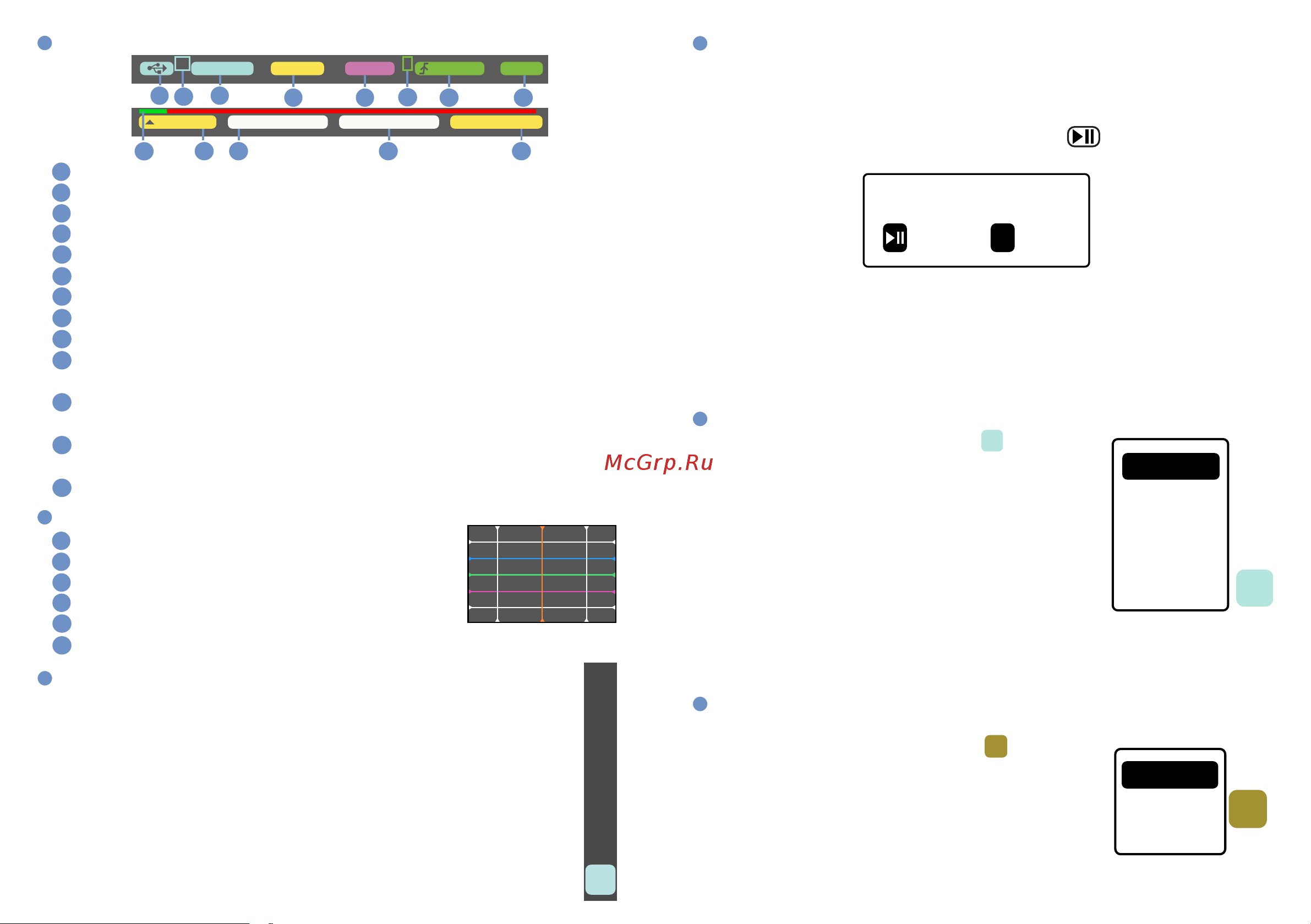

ОПИСАНИЕ ОБЛАСТЕЙ ДИСПЛЕЯ

1. Индикатор заряда/подключение по USB;

1. Индикатор — Вольт/Деление и типа входа;

1. Индикатор — Время/деление;

1. Индикатор режима математических функций;

1. Индикатор типа запуска и ширины полосы захвата синхронизации;

1. Режим запуска горизонтальной развёртки;

1. Индикатор параметров: курсоров, генератора, системных настроек;

1. Встроенный частотомер;

1. Индикатор настраиваемого измерителя «ME»;

1. Индикатор длинны осциллограммы/отображение имени

и типа выбранного файла;

1. Линейка–индикатор положения видимой на дисплее области

на осциллограмме (отображается только при входе в меню «Xn»);

1. Индикатор включения пересчёта при делении входного сиг-

нала на 10;

1. Индикатор включения режима «Auto–ﬁt» (автонастройка).

КУРСОРЫ И ОСИ

1. Амплитудные курсоры V1 и V2 (белые);

1. Временные курсоры Т1 и Т2 (белые);

1. Ось триггера по времени Т0 (оранжевая);

1. Ось триггера по амплитуде Т (зеленая);

1. Ось вертикального усилителя V0 (голубая);

1. Ось виртуального канала математических функций X (пурпурная).

ОПИСАНИЕ ОБЛАСТИ МЕНЮ

Область меню

«Yn» — меню настройки вертикального усилителя;

«Xn» — меню настройки горизонтальной развёртки;

«Tr» — меню настройки триггера;

«Me» — меню настройки измерителя ;

«Ex» — меню настройки математических функций;

«Fn» — меню сохранения и загрузки данных;

«Sn» — меню настройки внутреннего генератора;

«St» — меню системных настроек;

НАСТРОЙКА И СОХРАНЕНИЕ ЗНАЧЕНИЙ ПАРАМЕТРОВ ДЛЯ

УСТАНОВКИ ПО УМОЛЧАНИЮ

Установите значения всех параметров так, как вам необходимо

чтобы они устанавливались по умолчанию. После завершения всех

настроек нажмите и удерживайте кнопку до появления сооб-

щения и отпустите её. Далее коротким нажатием на неё подтвер-

дите сохранение настроек. В этом случае сохраняются все пара-

метры с теми значениями, которые установлены в момент сохра-

нения. Далее при включении прибор будет включаться именно

с такими настройками, которые сохранены. Для изменения настроек

по умолчанию — измените необходимые параметры и сохраните

снова как описано выше.

ПРЕДВАРИТЕЛЬНЫЕ НАСТРОЙКИ

Системные настройки — меню

⚫ «B–Light» — яркость дисплея (10…100%);

⚫ «Auto Cal» — автокалибровка;

⚫

«Restore» — восстановление заводских

настроек;

⚫

«Standbay» — время перехода в спящий

режим (0…60мин);

⚫

«PowerOff» — время выключения

(0…60 мин), настройка будет автоматически

отключена при подключении к компьютеру через USB, и активи-

рована после отключения.

Значения настроек отображаются в индикаторе 7.

ИСПОЛЬЗОВАНИЕ И УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ

ФУНКЦИОНАЛОМ

Внутренний генератор — меню

⚫ «Out True» — переключение формы сигнала;

⚫ «Squ» — меандр;

⚫ «Sin» — синусоида;

⚫ «Tri» — треугольник;

⚫ «Saw» — пила;

⚫ «Out Freq» — установка частоты генератора, шаг (1–2–5).

Out Freq

Out Duty

Out True

AUTO± 200MVHide0.2MS1.0V AC

T : 1.60MS

MplDpth : 4K

Freg : 0.00Hz Duty : –––––

Save ALL ParamTab?

: Yes

: No

Auto Cal

B–Light

Restore

Standby

PowerO

T2 T0 T1
