Комплект поставки
Ящик.
2 ящика
3 ящика
4 ящика
№
рис.
кол-во (шт.)
кол-во
(шт.)
кол-во
(шт.)
1. Дно ящика
1
2
3
4
2. Задняя стенка ящика
2
2
3
4
3. Передняя внутренняя панель
3
2
3
4
4. Лицевая панель
4
2
3
4
5. Боковая планка (левая) 5 2 3 4
6. Боковая планка (правая)
6
2
3
4
7. Доп. Опора для файлов
7
2
3
4
Картотека.
1. Боковая стенка правая.
14
1
1
1
2. Боковая стенка левая.
15
1
1
1
3. Задняя стенка картотеки
16
1
1
1
4. Дно картотеки 17 1 1 1
5. Крыша 18 1 1 1
6. Рамка
20
1
1
1
7. Запорная планка
21
1
1
1
8. Кронштейны для направляющих:
22
Левые
2
3
4
Правые
2
3
4
9. Направляющие:
23
Левые
2
3
4
Правые
2
3
4
Саморезы 4х15 (ящик)
32
48
54
Саморезы 3х20 (ящик)
4
6
8
саморезы 4х15 (каркас) 10 10 10
Замок с запорной скобой (кольцом)**
1
1
1
Спец. ключ для роликов
19 (в)
1
1
1
Ролик: (вариант - а)*
19
Ролик:
4
6
8
Винт
4
6
8
Гайка М6
4
6
8
Ролик: (вариант - б)*
19
Ролик
4
6
8
Направляющая втулка 4 6 8
Винт 4 6 8
Гайка М6
4
6
8
Фторопластовые наконечники***
2
3
4
* - если не установлены на боковых стенках
** - если замок не вставлен в крышу
*** - если они одеты на штырьки запорной планки
штырек запорной
планки

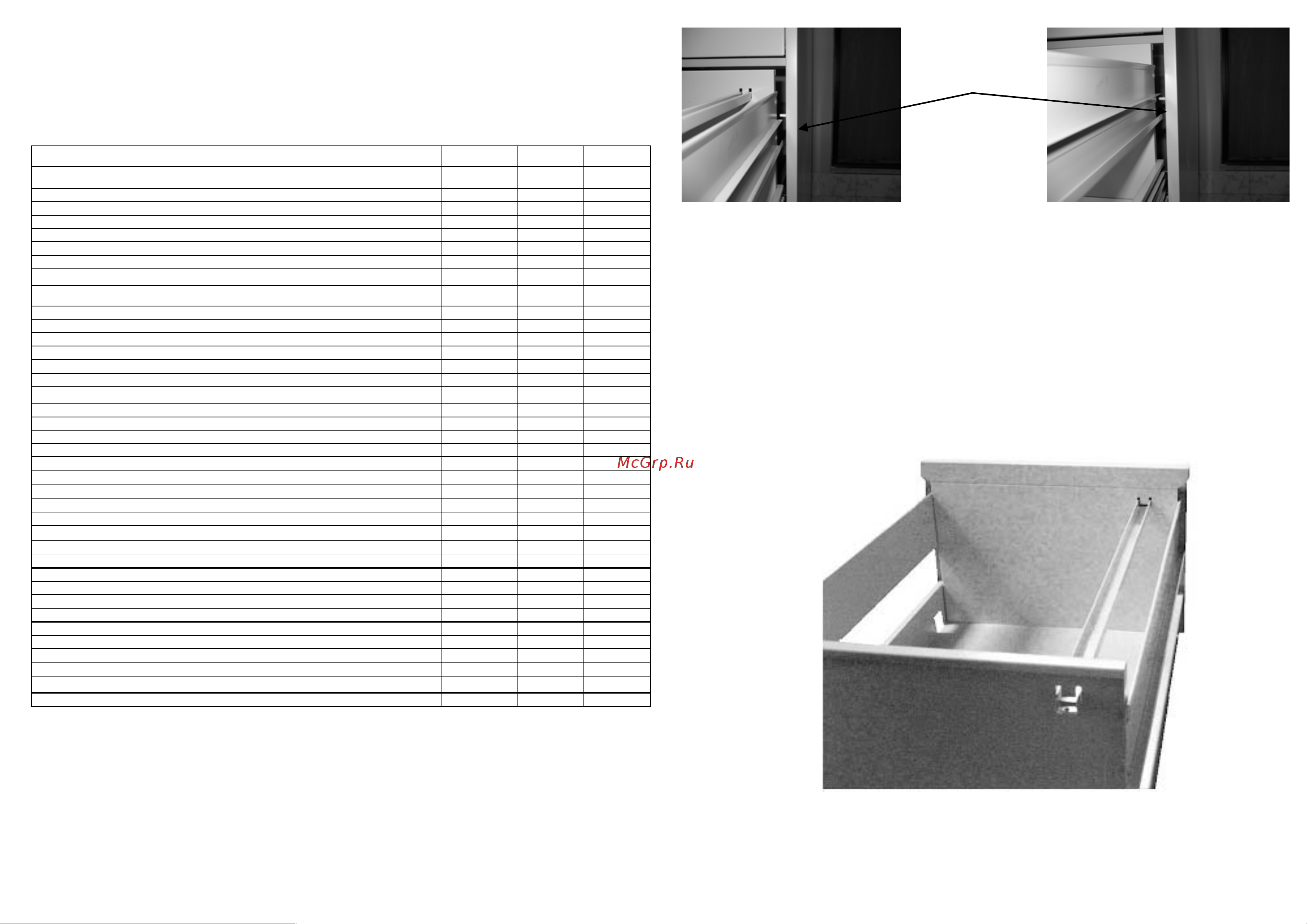

рис. 37 рис. 38
1. Перед тем, как задвинуть ящик, надо ключ повернуть так, чтобы штырек
запорной планки поднялся вверх. На рисунке 37 показано правильное
положение штырька, на рисунке 38 показано не правильное.
2. Задвинуть ящик наполовину и повернуть ключ в исходное положение, чтобы
штырек запорной планки опустился на направляющую боковой планки.
Задвинуть ящик до конца.
В случае неравномерного зазора между ящиками, проверить правильность вставки
ящика и направляющих согласно инструкции. В случае небольшого перекоса верхнего
ящика относительно крышки, отрегулировать его с помощью передних винтов
крепления крышки.
То же повторить с остальными ящиками.
рис. 39
Для файлов меньшего размера применяется дополнительная опора для файлов (рис.7)
Дополнительная опора для файлов вставляется сначала в паз на задней стенке ящика
(рис.2) в направлении А, а затем а паз наружной внутренней панели (рис. 3) в
направлении «В» и фиксируется в пазах см. рис. 39.
