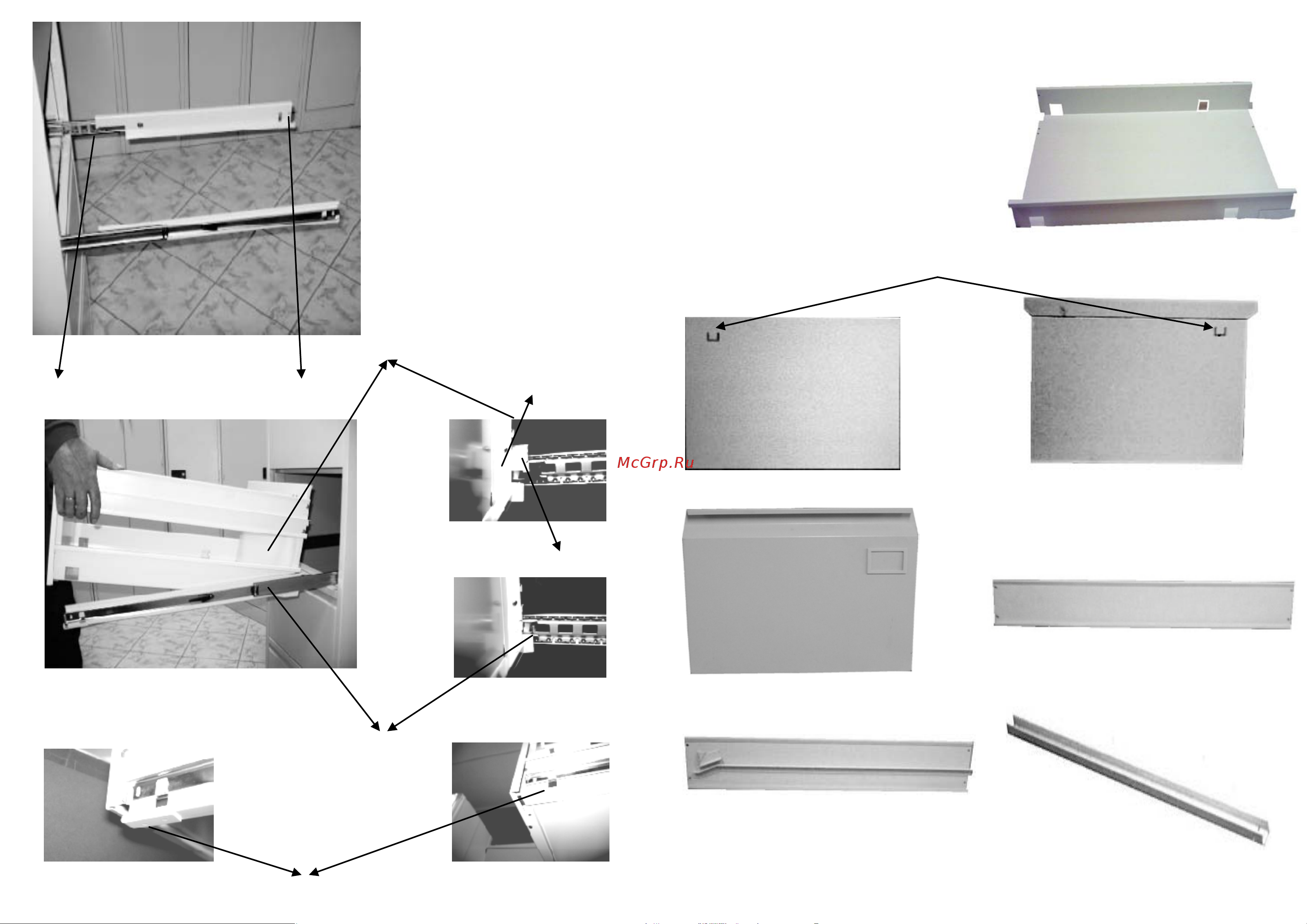

1. Кронштейн для направляющих,

своими отверстиями вставить в

зацепы третьей секции

направляющих (рис. 35)

2. На направляющих отогнуть

пластмассовые рычажки (на левой

– вниз, на правой вверх) и

выдвинуть 3-ю секцию примерно

на 1000 мм, не вынимая ее из 2-й

секции (рис. 35)

3. Вставить ящик (под наклоном),

чтобы П-образный упор

кронштейна для направляющих

встал на ребро ящика (см. рис.

36(а) и 36 (б), а Г – образный упор

встал в вырез дна ящика как

показано на рис. 36 (в) и рис. 36(г).

рис. 35 Верхний отгиб дна ящика

П – образный упор Г –образный упор ребро ящика

рис. 36 (а) П-образный упор

рис. 36 (б)

доводчик

рис. 36 (в) рис.36(г)

Г- образный упор

Сборка ящика картотеки

Перечень деталей

Дно ящика рис.1

Задняя стенка рис.2

Передняя внутренняя панель рис.3

Лицевая панель рис.4

Боковая планка (левая) рис.5

Боковая планка (правая) рис.6

Дополнительная опора для файлов рис.7

рис. 1

Паз для вставки доп. опоры для файлов

рис. 2 рис.3

рис. 5

рис. 4

рис. 6

рис. 7
