www.timberk.сom • Электрический кондиционер воздуха
17

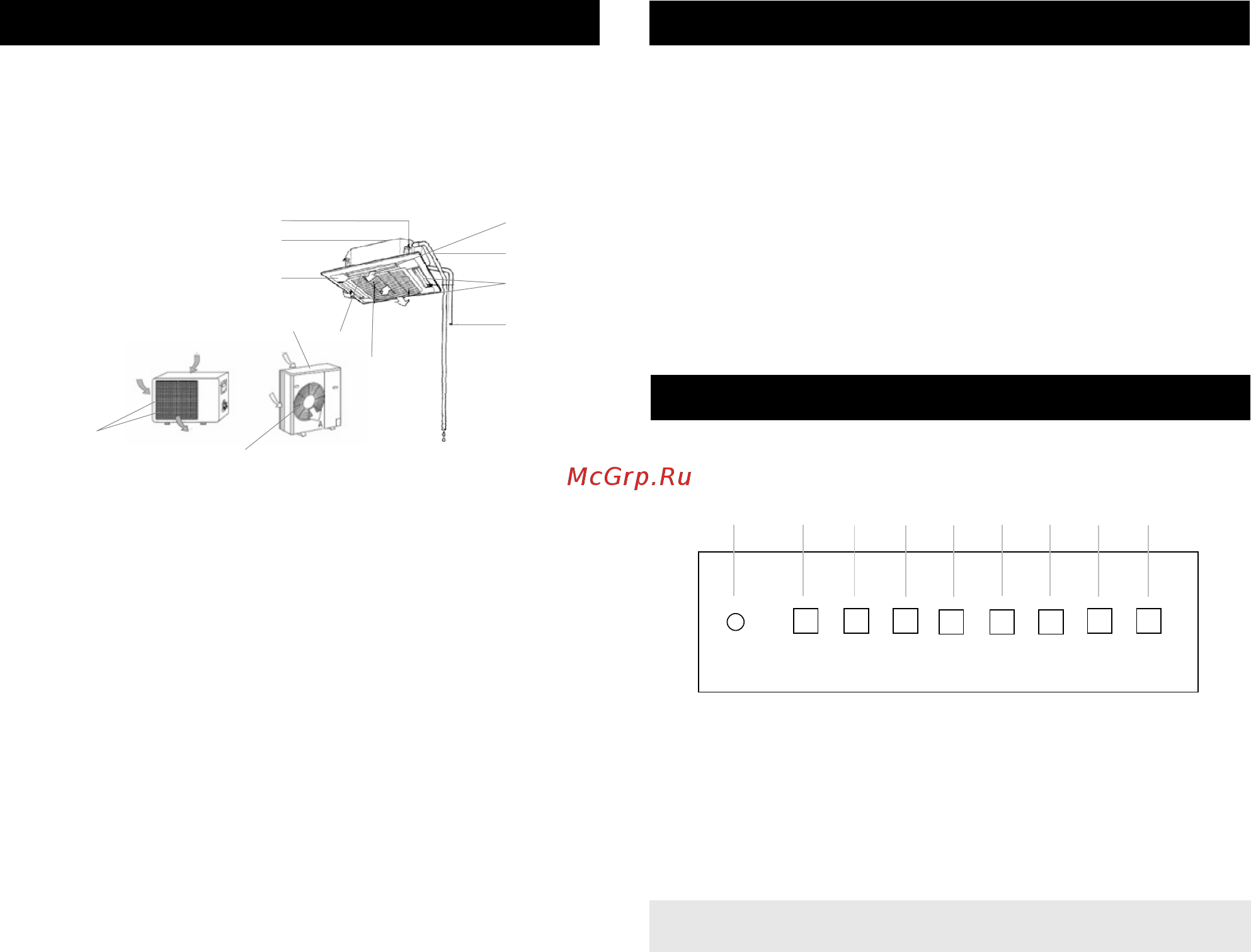

4. ОПИСАНИЕ ПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков, соеди-
ненных трубопроводами. Внутренний блок имеет присоединяющу-
юся декоративную панель, которая поставляется вместе с конди-
ционером в качестве комплектующих. Управление кондиционером
осуществляется с пульта дистанционного управления или с панели
управления внутреннего блока.
В комплектацию кондиционера воздуха (сплит-системы) входит:
Блок кондиционера для внутренней установки - 1 шт.
Панель для внутреннего блока (комплектующие) - 1 шт.
Блок кондиционера для наружной установки - 1 шт.
Пульт дистанционного управления - 1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка блока внутренней установки - 1 шт.
Упаковка панели внутреннего блока - 1 шт.
Упаковка блока наружной установки - 1 шт.
1. Блок кондиционера для внутренней установки в помещении.
2. Декоративная панель блока внутренней установки.
3. Панель управления и индикации.
4. Жалюзи (направляющие заслонки) для раздачи обработанного
воздуха.
5. Воздухозаборная решетка внутреннего блока.
6. Трубка для отвода конденсата.
7. Медная трубка газа (фреона).
8. Блок кондиционера для наружной установки вне помещения.
9. Воздухозаборные решетки наружного блока.
10. Воздуховыпускная решетка наружного блока.
5. КОМПЛЕКТ ПОСТАВКИ
10
2
6
1
11
9
4
4
5
8
7
3
6. УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта дистанционного
управления, проводного пульта управления (опционально) или с пане-
ли управления внутреннего блока.
12. Приемник инфракрасных сигналов с пульта дистанционного
управления.
13. Индикатор электропитания.
14. Индикатор работы в режиме обогрева.
15. Индикатор работы в режиме охлаждения.
16. Индикатор таймера.
Рис. 1
Рис. 2
17
13
14 15 18
19
20
16 12
