 Страница 13 

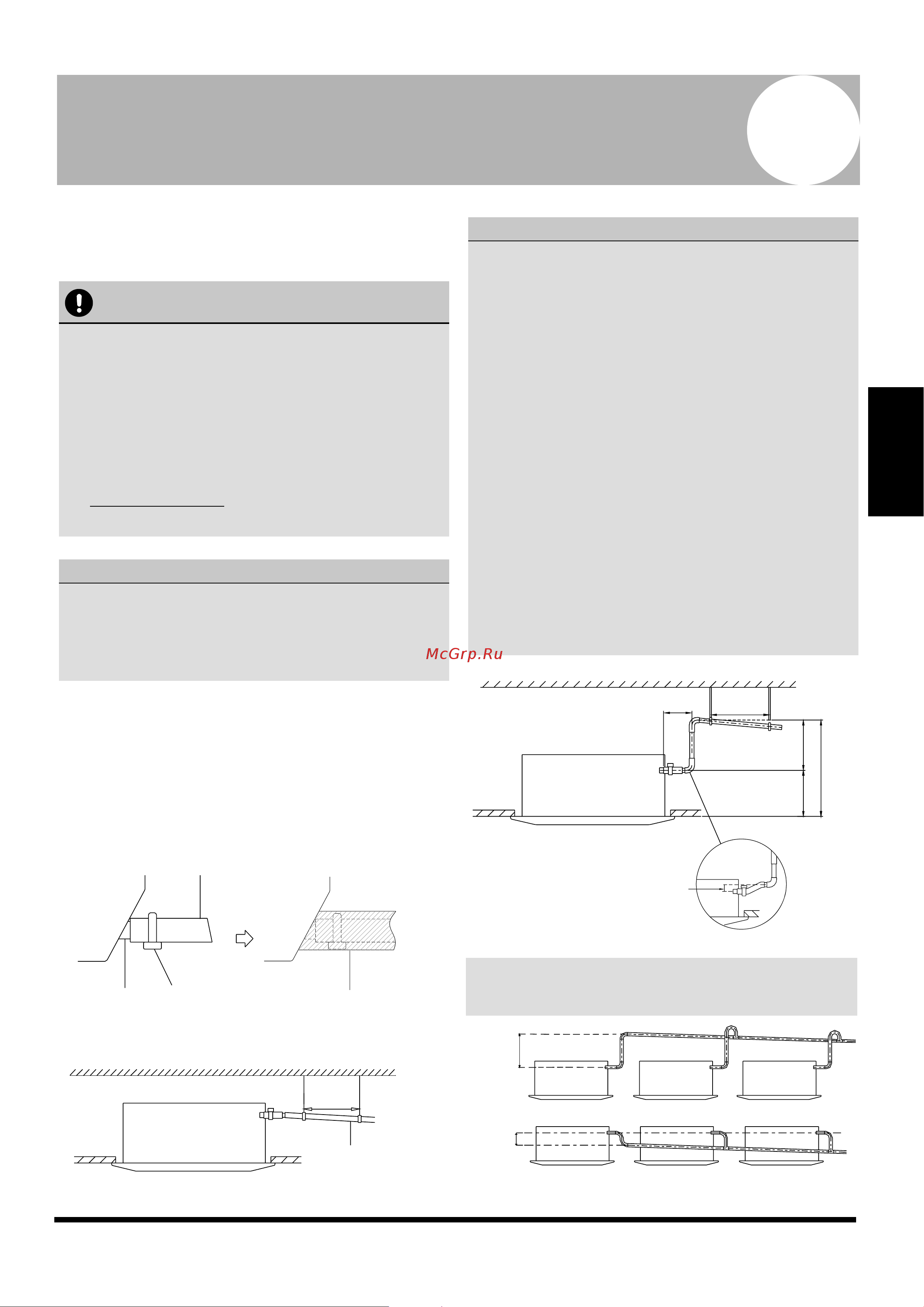

Монтаж

дренажной трубы

ЗАМЕЧАНИЯ ПО МОНТАЖУ ДРЕНАЖНОГО ШЛАНГА

• При использовании длинного дренажного шланга

подсоедините дополнительно к дренажному па-

трубку внутреннего блока жесткую трубу, чтобы не

допустить провисания шланга.

• Чтобы конденсат не затекал обратно в кондицио-

нер после его выключения, дренажный трубопро-

вод должен быть установлен с уклоном 1/100.

• Для защиты труб от коробления устанавливайте

через каждые 1-1,5 м подвесные крючки для под-

держки.

• Если выходное отверстие дренажной трубы распо-

ложено выше, чем насос, шланг должен иметь вер-

тикальный отрезок. Подъемный патрубок должен

находиться не выше 75 см над панелью подвесного

потолка и не далее 30 см от блока. Неправильный

монтаж может стать причиной того, что вода будет

стекать обратно в блок, переполняя его.

• Во избежание образования воздушных пробок

дренажный шланг должен быть установлен гори-

зонтально или с небольшим подъемом (не более

чем на 75 мм).

Подвесной потолок

ПРИМЕЧАНИЕ. При объединении дренажных труб

нескольких блоков подключайте их, как показано

на рис. 6.4.

0-53 см

10 см

ЗАМЕЧАНИЕ ПО ПОКУПКЕ ТРУБ

Монтаж предполагает использование полиэтилено-

вой трубы (наружный диаметр 3,7-3,9 см, внутрен-

ний диаметр 3,2 см), которую можно приобрести

на местном рынке или по месту покупки кондицио-

нера.

Дренажный

патрубок

Дренажный шланг

Металлический хомут

Изоляция

Монтаж дренажной трубы

1-1,5 м

Уклон вниз (1/100)

30 см 1 - 1,5 м

53 см

75 см

22 см

0 - 75 мм

ОСТОРОЖНО!

• Изолируйте все трубы, чтобы предотвратить течь.

• Неправильно установленная или деформиро-

ванная дренажная труба может дать течь, что

способно вывести из строя реле уровня воды.

• В режиме обогрева из наружного блока будет

выходить вода. Дренажный шланг должен быть

расположен так, чтобы не допускать скопления

воды или образования наледи при замерзании.

• Не тяните сильно за дренажный шланг — это

может привести к его отсоединению.

Дренажная труба служит для отвода воды из систе-

мы. Неправильный монтаж может стать причиной

повреждения устройства или имущества.

Монтаж дренажной трубы внутреннего блока

Установите дренажную трубу, как показано на рис. 6.2.

1. Чтобы предотвратить образование конденсата

и течь, оберните трубу используйте теплоизоляцию.

2. Подсоедините трубу для вывода воды к дренажно-

му патрубку. Наденьте на конец шланга теплоизо-

ляционный материал и надежно закрепите его

с помощью хомута. (Рис. 6.1).

Рис. 6.1

Рис. 6.2

Рис. 6.4
