 Страница 14 

Монтаж

дренажной трубы

12 мм

ПРИМЕЧАНИЕ. При сверлении отверстия в стене

соблюдайте осторожность, чтобы не повредить

проводку, трубопроводы и другие чувствительные

элементы.

ПРИМЕЧАНИЕ. Выход дренажного шланга должен

располагаться не ниже 5 см над поверхностью зем-

ли. Если он будет касаться поверхности, сток воды

окажется перекрытым и будет нарушена нормаль-

ная работа системы. При сливе конденсата в кана-

лизацию необходимо оборудовать гидрозатвор

во избежание проникновения неприятного запаха

в помещение.

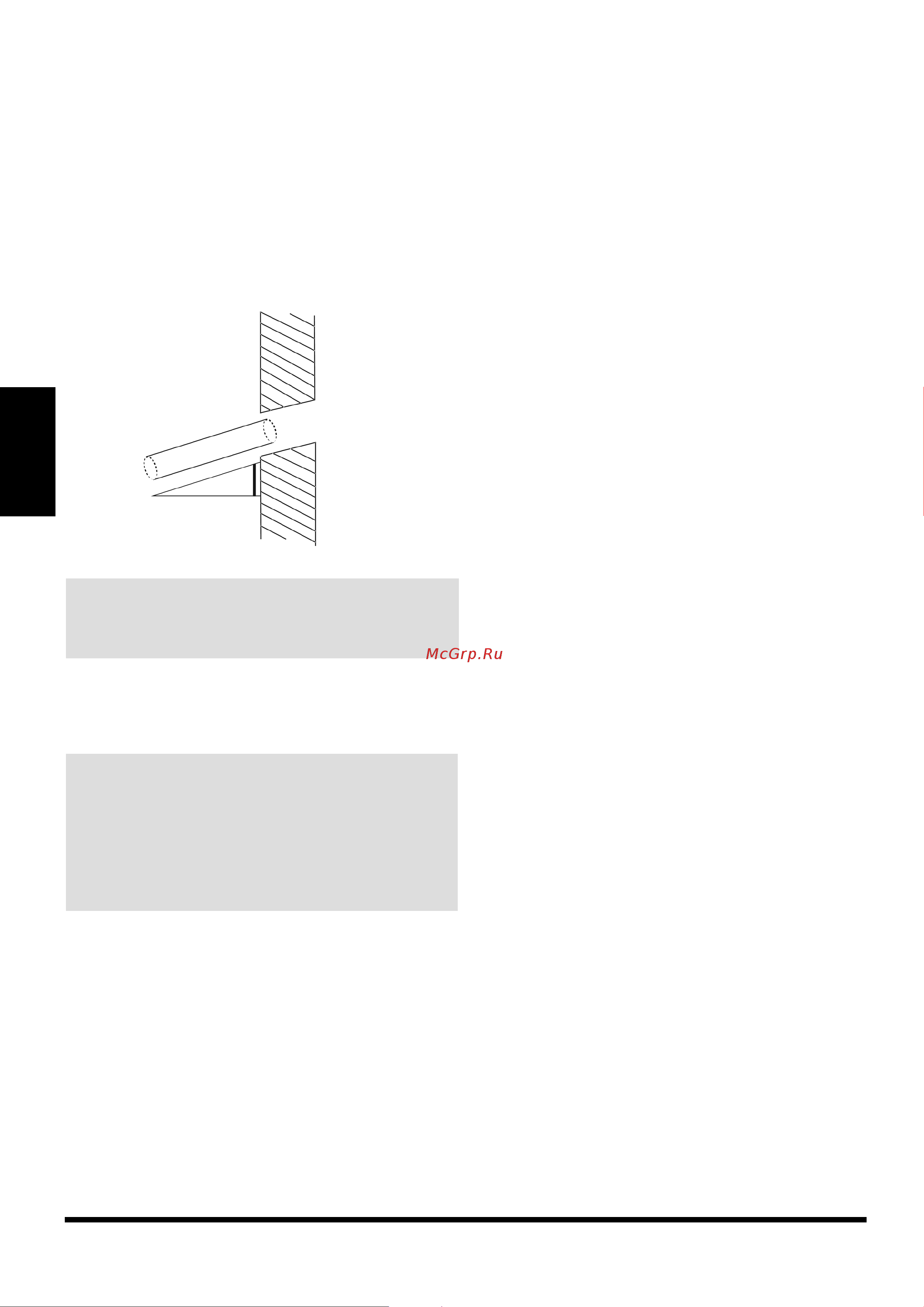

3. С помощью трубчатого сверла просверлите в сте-

не отверстие диаметром 65 мм. Отверстие следует

просверлить с небольшим наклоном вниз, чтобы

наружный край отверстия был ниже внутреннего

края приблизительно на 12 мм. Это обеспечит

правильный сток воды (см. рис. 6,5). Поместите

в отверстие защитную манжету. Это защитит края

отверстия и поможет герметизировать его после

завершения монтажа.

Рис. 6.5

Внутренняя

сторона

Наружная

сторона

Стена

4. Пропустите дренажный шланг через отверстие

в стене. Обеспечьте отвод воды в безопасное ме-

сто, где она не может нанести ущерба не станет

замерзать.
