H
D
W
A
B
D
W
H
W
H

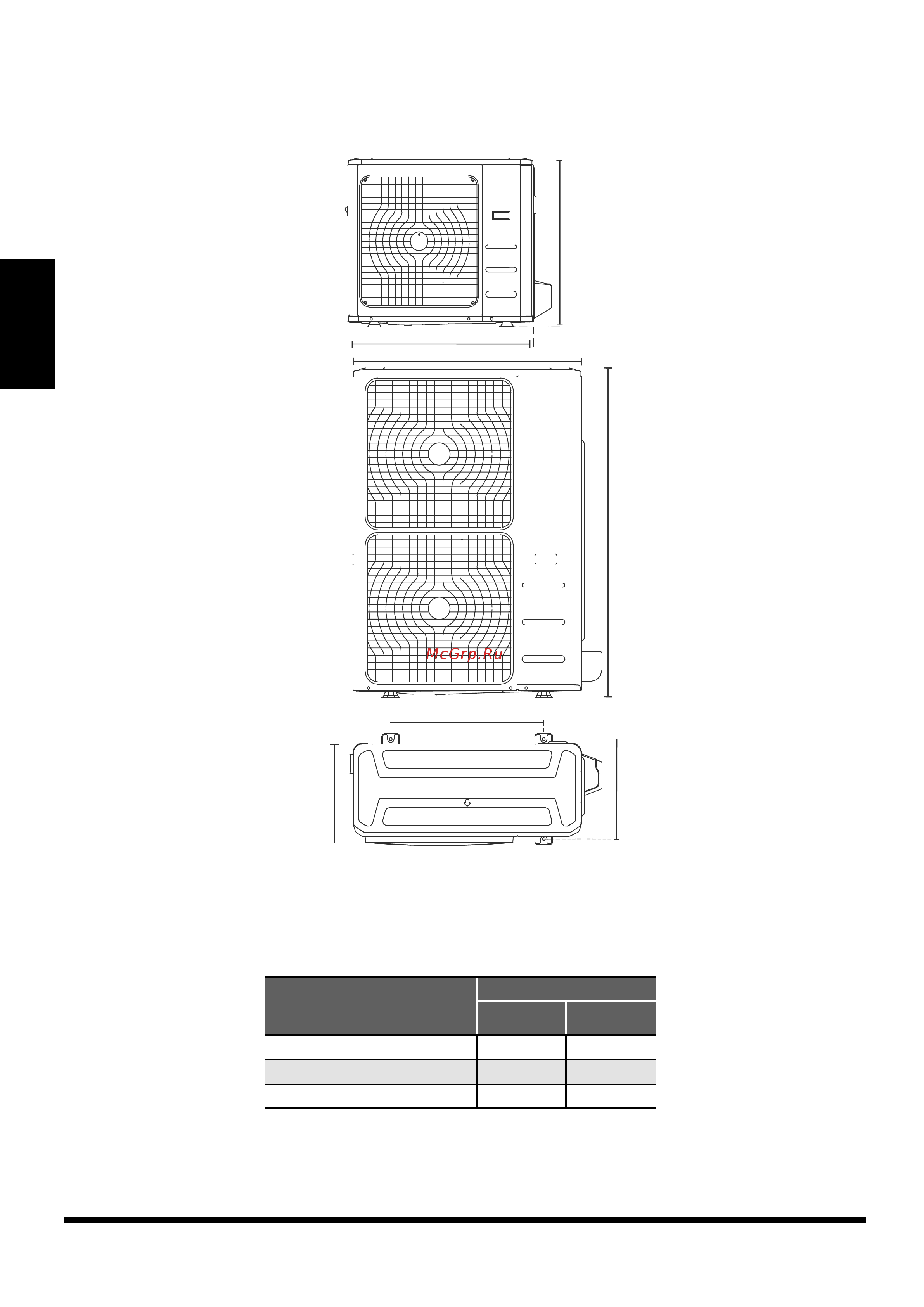

Страница 12
Монтаж
наружного блока
Наружный блок сплит-системы
(см. рис. 5.4, 5.5, 5.6, 5.10 и табл. 5.1)
Рис. 5.4
Рис. 5.5
Рис. 5.6
Таблица 5.1. Габариты и установочные размеры наружных блоков сплит-системы (мм)
Габариты наружного блока
ШхВхГ
Установочные размеры
Расстояние
А
Расстояние
В
890x673x342 663 354
946x810x410 673 403
900x1170x350 590 378
