M

N

P

(A)(B)

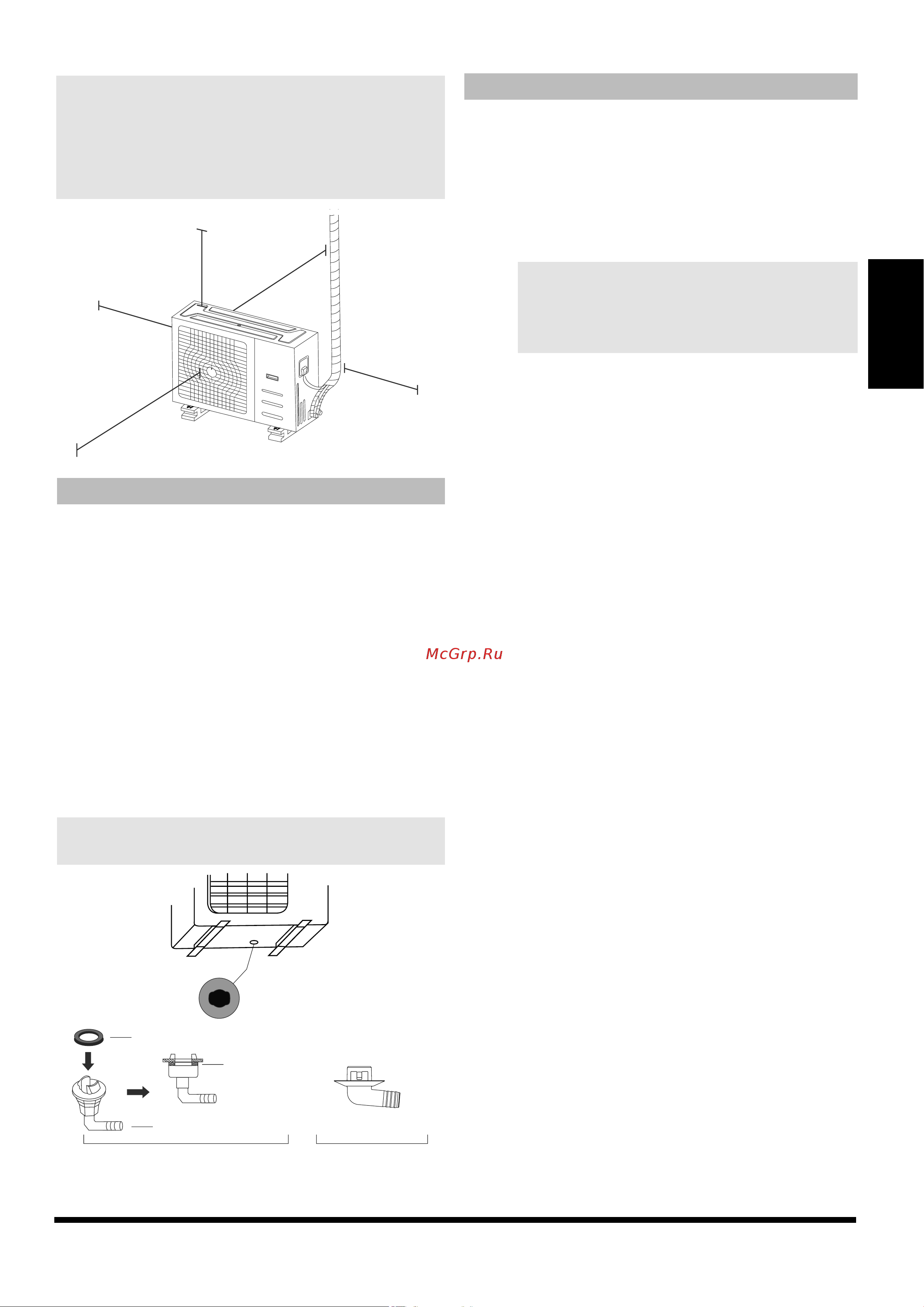

 Страница 13 

Монтаж

наружного блока

ПРИМЕЧАНИЕ. Минимальное расстояние между

наружным блоком и стенами, указанное в ин-

струкции по монтажу, не распространяется на гер-

метичные помещения. Как минимум с трех сторон

(M, N, P) корпус наружного блока ничто не должно

загораживать (рис. 5.10).

30 см слева

200 см спереди

60 см над верхней

панелью

30 см от задней стенки

60 см справа

Монтаж патрубка дренажной трубы

ПРИМЕЧАНИЕ. Обеспечьте отвод воды в безопас-

ное место, где она не может нанести ущерба.

Отверстие в поддоне

наружного блока

Уплотнительное кольцо

Уплотнительное

кольцо

Дренажный патрубок

Сверление отверстия в стене

ПРИМЕЧАНИЕ. При сверлении отверстия

в стене соблюдайте осторожность, чтобы

не повредить проводку, трубопроводы

и другие чувствительные элементы.

Рис. 5.10

Прежде чем закрепить наружный блок на месте бол-

тами, необходимо установить дренажный патрубок

у днища блока (см. рис. 5.11).

1. Установите резиновое уплотнение на конец

дренажного патрубка, который будет присо-

единен к наружному блоку.

2. Вставьте дренажный патрубок в отверстие

в поддоне блока.

3. Поверните дренажный патрубок на 90°, чтобы

он зафиксировался на месте со щелчком

в положении, когда он направлен к передней

стороне блока.

4. Присоедините удлинитель дренажного

шланга (не входит в комплект) к дренажному

патрубку, чтобы отводить воду от блока

в режиме нагрева.

Рис. 5.11

Необходимо просверлить в стене отверстие для тру-

бопровода хладагента, дренажной трубы

и сигнального кабеля между внутренним и наруж-

ным блоками.

1. Определите местоположение отверстия в сте-

не, исходя из расположения наружного блока

2. С помощью трубчатого сверла просверлите

в стене отверстие диаметром 65 мм.

3. Поместите в отверстие защитную манжету.

Это защитит края отверстия и поможет герме-

тизировать его после завершения монтажа.
