Монтаж

трубопровода

хладагента

Монтаж трубопровода хладагента

Меры предосторожности

Допустимая длина и перепад высот

трубопровода хладагента

Разность

высот между

внутренним

и наружным

блоками не

должна пре-

вышать 20 см.

Наружный блок

Разветвление труб

Внутренний блок

Разность высот

между двумя

внутренними

блоками не

должна превы-

шать 50 см.

Проверьте, чтобы разность высот между наружным

и внутренним блоками, длина труб хладагента

и число изгибов соответствовали требованиям,

указанным в табл. 7.1.

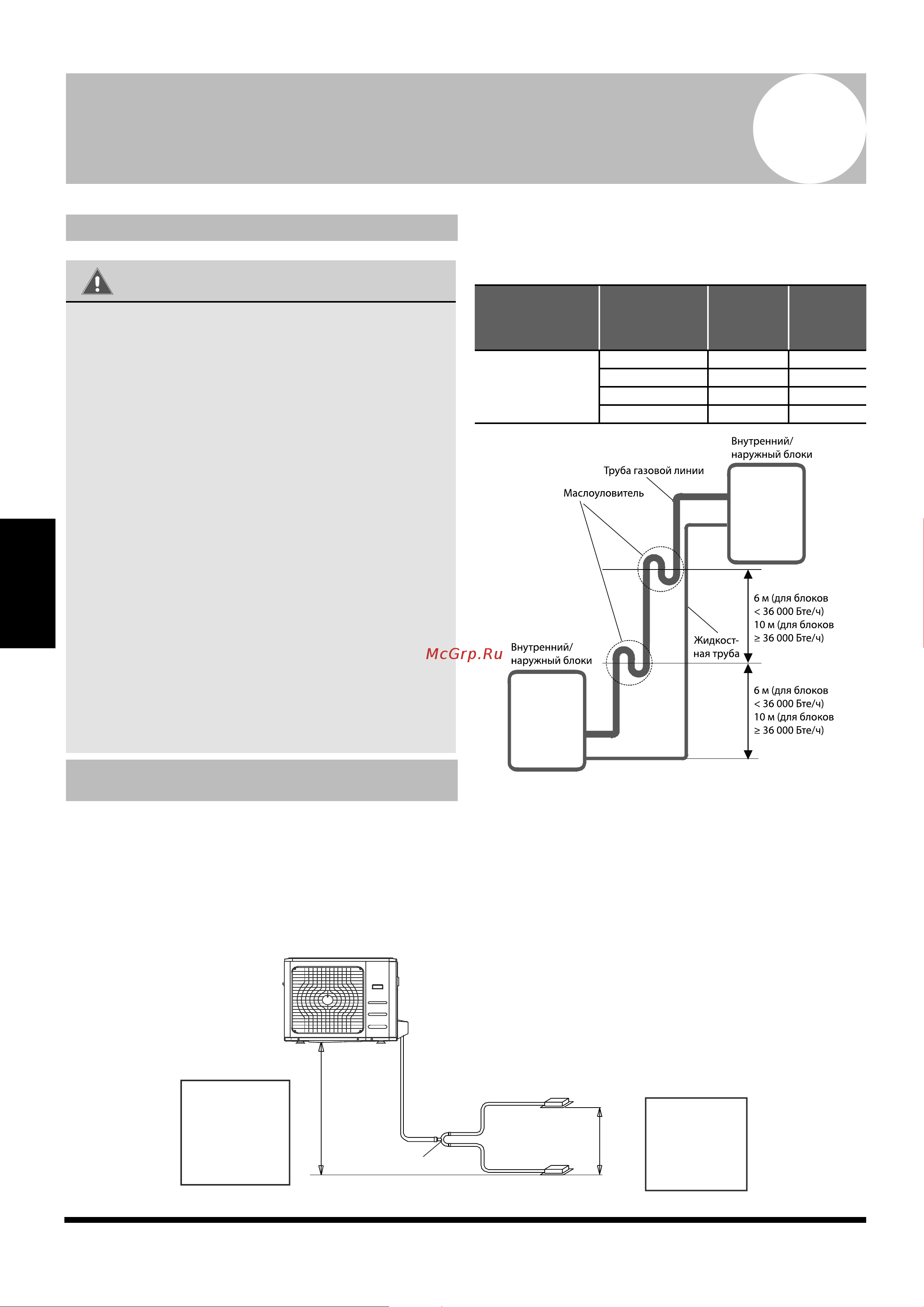

Маслоуловители

Течение масла обратно в компрессор наружного

блока может привести к росту далвения жидкости

или к нарушению возврата масла. М аслоуловители,

установленные на поднимающи хся участках трубы

газовой линии могут предотвратить это. М аслоуло-

вители следует установить через каждые 6 м верти-

кального стояка на линии всасывания (блоки <36 000

Бте/ч). Маслоуловители следует установить через

каждые 10 м вертикального стояка на линии всасыва-

ния (блоки ≥36 000 Бте/ч).

Рис. 7.1

ОПАСНО!

• Все трубы для монтажа должны быть предо-

ставлены лицензированной компанией по

установке, и соответствовать местным и госу-

дарственным стандартам.

• При установке блока в небольшом помещении

примите меры, исключающие концентрацию

хладагента свыше допустимых уровней в слу-

чае образования течи. При образовании течи

хладагента и превышении его концентрации

допустимого уровня возникает угроза, связан-

ная с недостатком кислорода.

• В ходе монтажа системы охлаждения не до-

пускайте попадания в контур воздуха, пыли,

влаги и загрязняющих частиц. Загрязнение

системы может стать причиной снижения про-

изводительности кондиционера, повышения

давления в контуре хладагента и вызвать воз-

горание или взрыв.

• Если во время монтажа произошла утечка

хладагента, незамедлительно проветрите по-

мещение. Хладагент токсичен и огнеопасен.

Убедитесь в отсутствии утечки паров хладаген-

та после монтажа.

Таблица 7.1. Допустимая длина и перепад

высот трубопровода для разных

моделей (мм)

Тип или модель

Производи-

тельность

(БТЕ/ч)

Длина тру-

бопровода

Макси-

мальный

перепад

высот

Неинверторные

сплит-системы,

R410A

12K 15 8

18K-30K 25 15

36K 30 20

48K-60K 50 30
