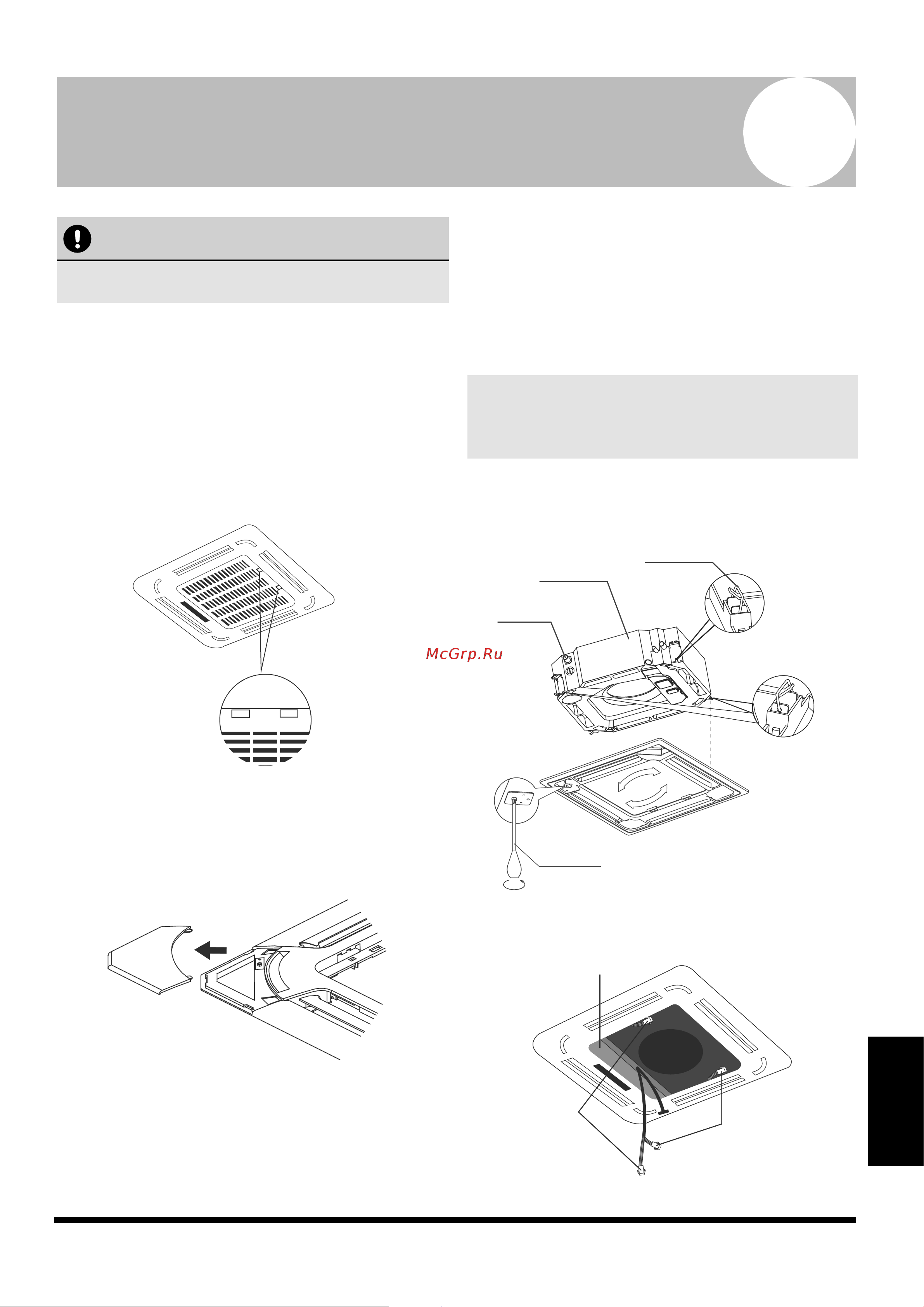

Монтаж панели

Рис. 10.2

ПРИМЕЧАНИЕ. Затягивайте винты, пока толщина

поролоновой прокладки между панелью и корпу-

сом не уменьшится до 4-6 мм. Края панели должны

плотно прижиматься к подвесному потолку.

Клеммы

привода

жалюзи

Щиток управления

Клеммы привода

жалюзи

ВНИМАНИЕ!

Не прислоняйте панель лицевой стороной к стене,

не кладите на пол или на неровную поверхность.

Трубопровод хладагента

Дренаж

Петля

Отвертка

Рис. 10.3

Шаг 1. Снимите решетку.

1. Откройте решетку, сдвинув два фиксатора

к центру.

2. Чтобы отсоединить решетку от корпуса, при-

поднимите ее слегка вверх, удерживая под

углом 45°.

Рис. 10.1

Шаг 2. Снимите монтажные уголки, потягивая

их на себя.

Шаг 3. Установка декоративной панели

Прислоните переднюю панель к корпусу, прини-

мая во внимание расположение трубопровода

и дренажа. Навесьте четыре петли декоративной

панели на выступающие элементы на корпусе

внутреннего блока. Затяните равномерно винты

креплений в четырех углах панели (рис. 10.3).

Рис. 10.4

Отрегулируйте панель, поворачивая ее в направле-

ниях указанных стрелками на рис. 10.3, чтобы полно-

стью закрыть отверстие в подвесном потолке.

Подсоедините кабель со щитка управления к двум

клеммам привода жалюзи.
