5. Закройте решетку.

6. Установите монтажные уголки на четыре угла, при-

жимая их к центру блока (см. рис. 10.6).

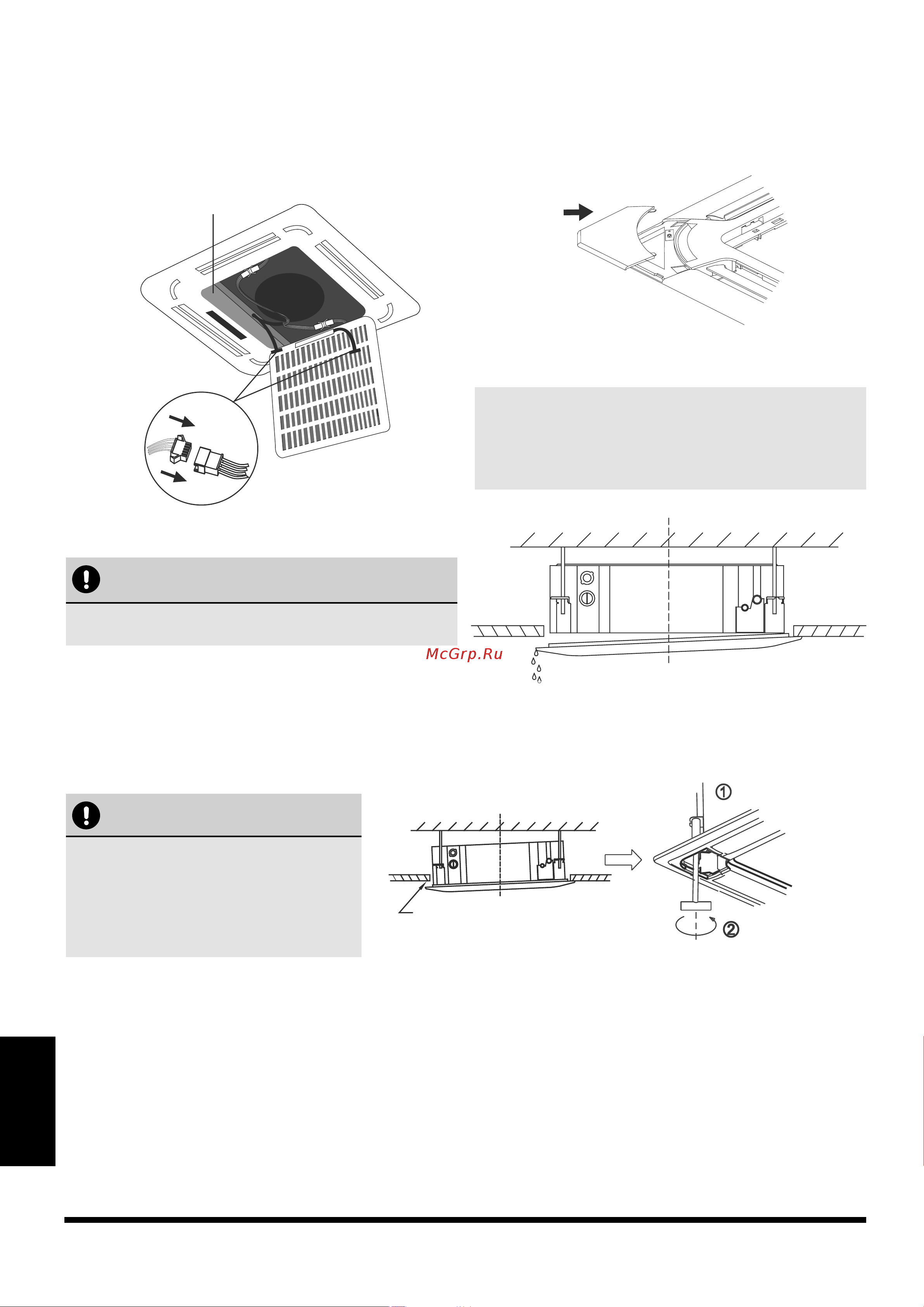

 Страница 26 

Монтаж панели

Щиток управления

Рис. 10.5

ПРИМЕЧАНИЕ. Если понадобится поднять блок не-

много выше или опустить ниже, сделать это можно

через отверстия в четырех углах панели. Будьте

осторожны, чтобы во время регулировки не постра-

дали внутренняя проводка и дренаж.

ВНИМАНИЕ!

Слабо затянутые винты могут стать причиной

утечки воды.

Конденсация воды

ВНИМАНИЕ!

Если внутренний блок неправильно

подвешен и имеется перекос, это не-

обходимо исправить, чтобы система

нормально функционировала. Для

выравнивания можно ослабить верх-

нюю гайку и отрегулировать нижнюю.

Наличие зазора

недопустимо

Ослабьте верхнюю

гайку

Отрегулируйте

положение

нижней гайки

2. Уберите из вентилятора пенопластовые заглушки.

3. Присоедините боковую сторону решетки к панели.

4. Соедините провод панели индикации с разъемом

соответствующего провода внутреннего блока.

Рис. 10.6

Рис. 10.7

Рис. 10.8
