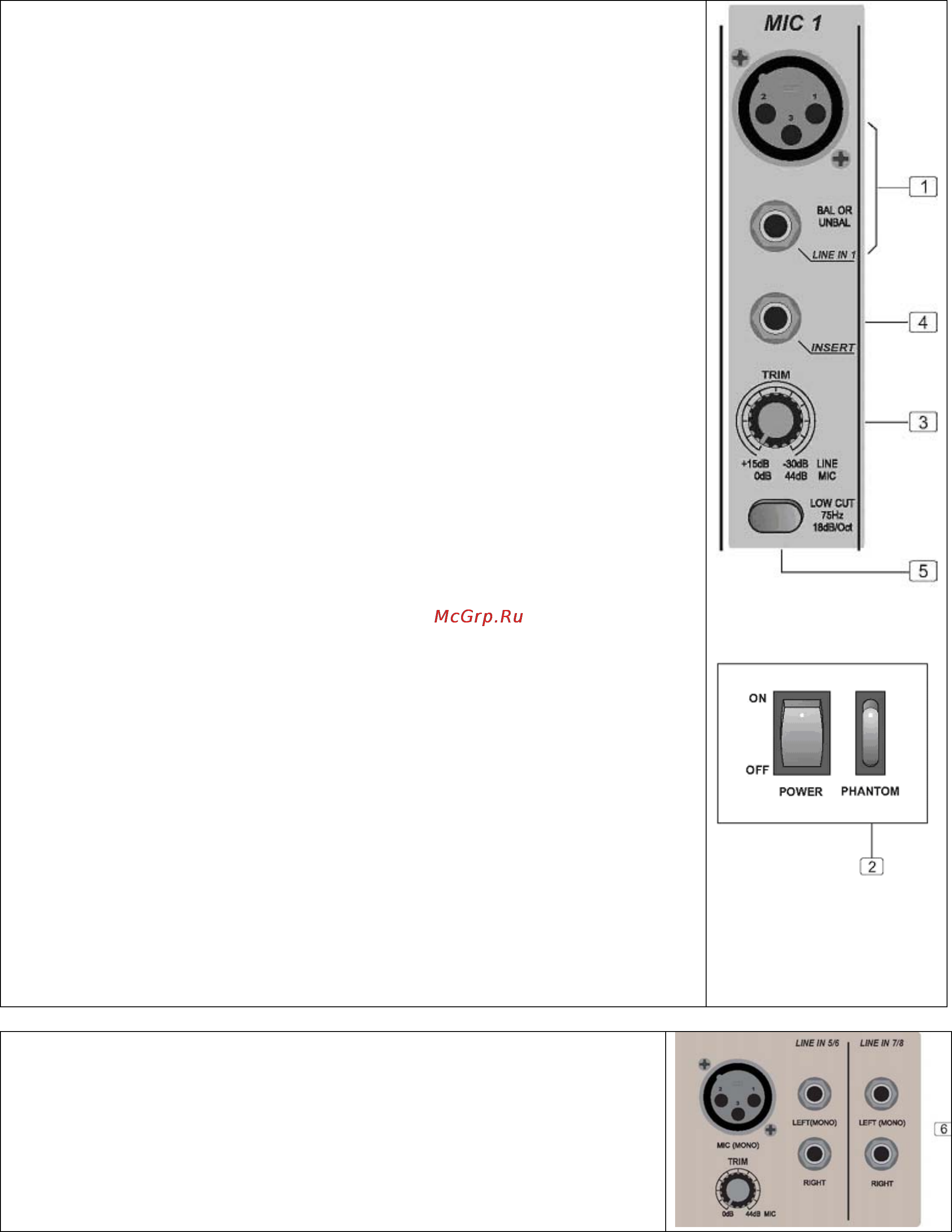

4.1 Моно каналы [1]

Входы моно каналов (каналы 1…4). К входному разъему XLR можно

подключать микрофоны с симметричной распайкой. К входному

разъему 1/4" TRS джек – выходы устройств «линейного» уровня

сигнала с симметричной или несимметричной распайкой.

[2] Фантомное питание (+48 В) включается для всех микрофонных

входов сразу.

ВАЖНО!

При включенном фантомном питании [2] к микрофонным XLR входам

нельзя подключать:

1) Выходы активных устройств, приемников радиосистем,

например.

2) Проводные динамические микрофоны с нестандартной распайкой

(например, с заземленными контактами 2 или 3 разъема XLR).

В противном случае есть вероятность выхода из строя схем

микрофонного предусилителя микшера и микрофона!

Для безопасной эксплуатации можно рекомендовать следующее:

1) Если не предполагается использование конденсаторных

микрофонов, заблокировать включение фантомного питания

(скотчем, например).

2) При подключении к микшеру как конденсаторных микрофонов,

так и динамических, проверить последние на правильность

распайки (контакт 1 разъема XLR не должен «звониться»

тестером с контактами 2 и 3)

3) При включенном фантомном питании подключать активные

устройства только к линейному входу, разъем джек. (Все

радиосистемы, например, имеют выход с разъемом джек)

Распайка всех динамических микрофонов всех «правильных»

производителей во всем мире стандартная и не может привести к порче

микшера.

[3] Регулятор входной чувствительности. Внешняя шкала имеет

градуировку для работы с микрофонным входом (разъем XLR),

внутренняя – с линейным (джек)

[4] Разрывное гнездо для обеспечения прохождения сигнала данного

канала через внешний прибор обработки, компрессор, например

Используется джек TRS. Кончик джека (Tip) – посыл на внешний

прибор, колечко (Ring) – возврат. Посылается сигнал после регулятора

входной чувствительности (TRIM) и возвращается перед обработкой

эквалайзером канала.

[5] Кнопка включения обрезного фильтра низких частот (18 дБ/окт.,

частота среза 75 Гц)

4.2 Стерео каналы [6]

Входы стерео каналов (каналы 5…8). Разъемы джеки 1/4" TRS,

стереопары.

При подсоединении только к левому джеку (LEFT) канал будет

работать как моно.

Первый стерео канал имеет альтернативный микрофонный вход

(разъем XLR) с регулятором чувствительности (работа моно).
