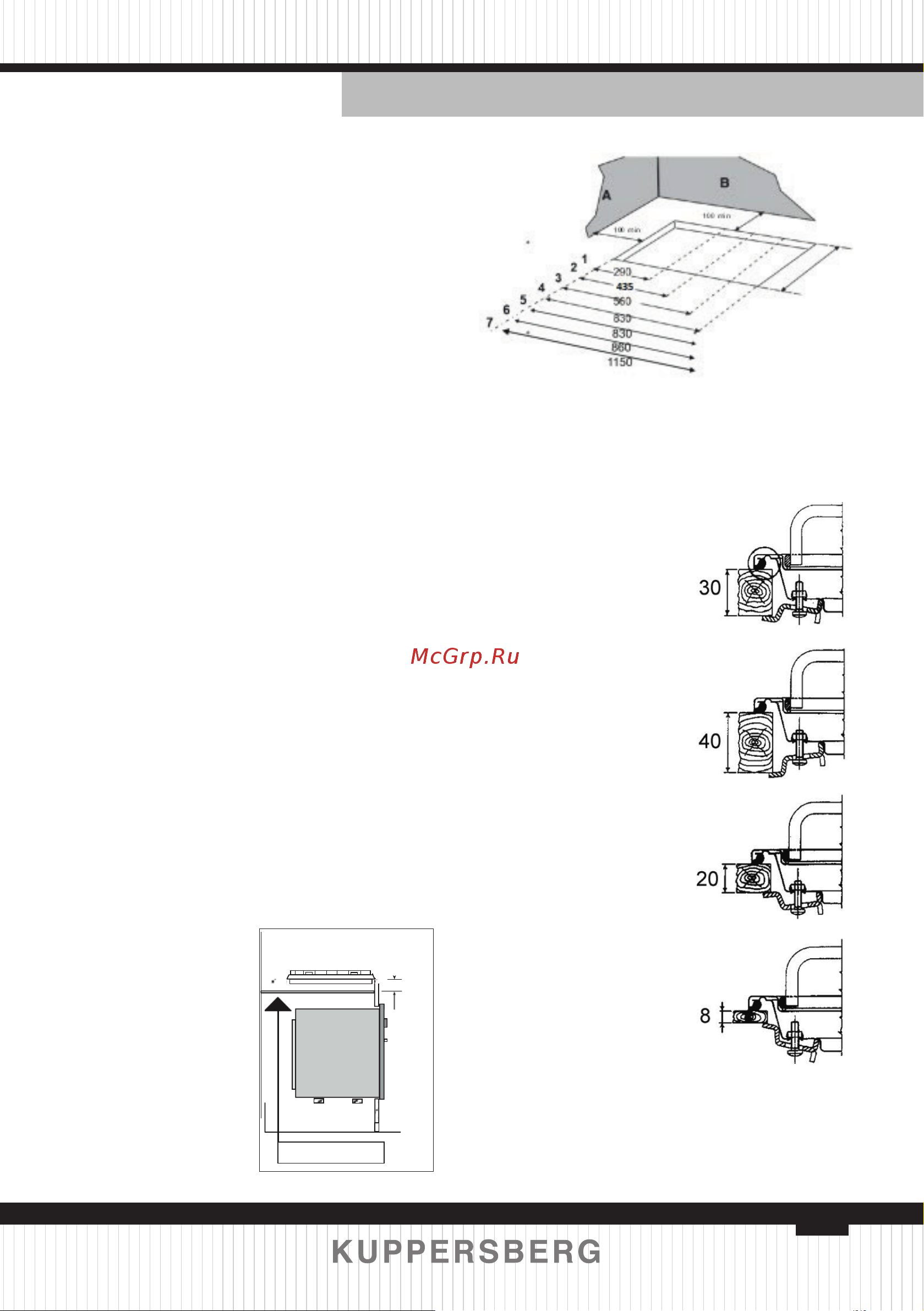

![Kuppersberg FG 69 B Инструкция по эксплуатации онлайн [45/82] 873181](/views2/2041982/page45/bg2d.png)
45
ENGLISH TECHNICAL PASSPORT
Built-in hob
1-2-3-4-6 = 490 mm
5-7 = 380 mm
Hole dimensions
1)Hob series 30 cm (290x490)
2)Hob series 45 cm (435x490)
3)Hob series 60 and 70 cm (560x490)
4)Hob series 90 cm (830x490)
5)Hob 9143 model (830x380)
6)Hob 9720 model (860x490)
7)Hob series 120 cm (1150x380)
 Position the special sealed gasket (provided) on the
edge of the hob making sure that the ends meet without one
lying on top of the other.
 Put the hob in the unit opening making sure that it is
centred.
 Fasten the hob to the unit with the fastening brackets.
The traction of the screws will be enough to cut the sea- ling
gasket so that the excess can easily be removed.
85
mm
ПЕРЕГОРОДКА
SEPARATOR
Warnings
If there is a hanging unit over the cooking hob it must be
at least 600 mm away from it.
In order to avoid excessive overheating, even if there is
no oven below, it is necessary to provide a separating space
having at least the size of the embedment hole.
