1. Для поднятия и опускания автомобиля домкратом

a) Перед использованием домкрата затянуть болт слива масла по часовой стрелке.

b) Для опускания домкрата ослабить болт слива масла, вращая его против часовой стрелки.

2. Д

ля замены колеса

a) Ослабить болты крепления колес, поворачивая их по часовой стрелке

b) Затянуть болты крепления колес против часовой стрелки.

3. Д

ля поднятия и опускания запасного колеса

a) Поднятие запасного колеса вращением механизма подъема запасного колеса по часовой стрелке.

b) Опускание запасного колеса вращением механизма подъема запасного колеса против часовой стрелки.

Замена колеса

1. Переднее колесо: снять колпак колеса, ослабить болты крепления колеса, поднять

автомобиль, вывернуть болты крепления колеса, снять колесо, установить запасное колесо в

обратном порядке.

2. Заднее колесо: снять колпак колеса и его кронштейн, ослабить болты крепления колеса,

поднять автомобиль, вывернуть болты крепления колеса, снять колесо, установить запасное

колесо в обратном порядке.

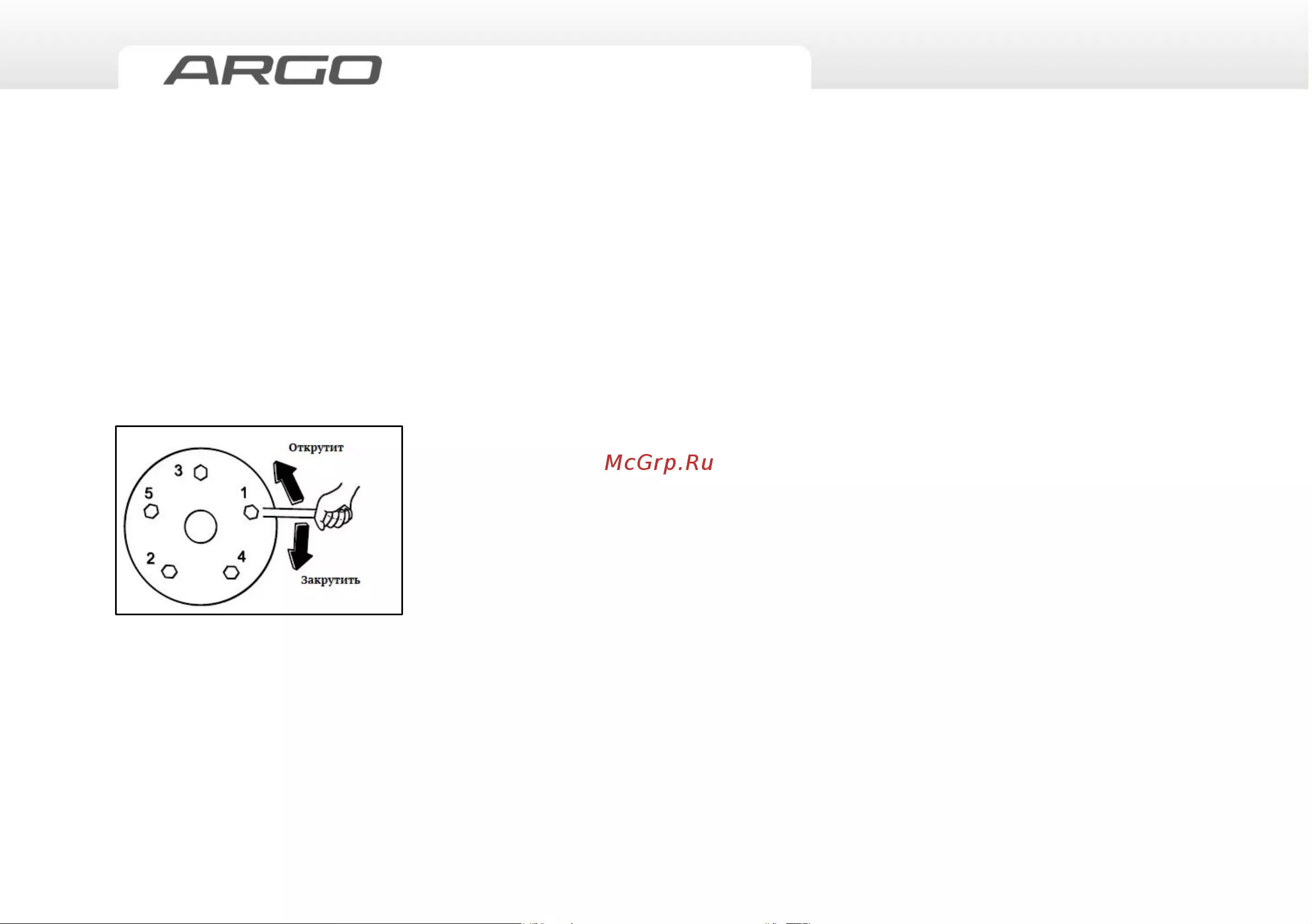

3. Затянуть болты по диагонали в соответствии со схемой, показанной на рисунке слева,

указанными моментами затяжки.

Переднее колесо: 180–

220 Н·м

Заднее колесо: 180–220 Н·м

Подвесной кронштейн запасного колеса

Запасное колесо крепится в задней части рамы посредством поддона и балки. Сначала снять крышку на гнезде механизма

подъема запасного колеса, при помощи комбинированного инструмента опустить или поднять запасное колесо.
