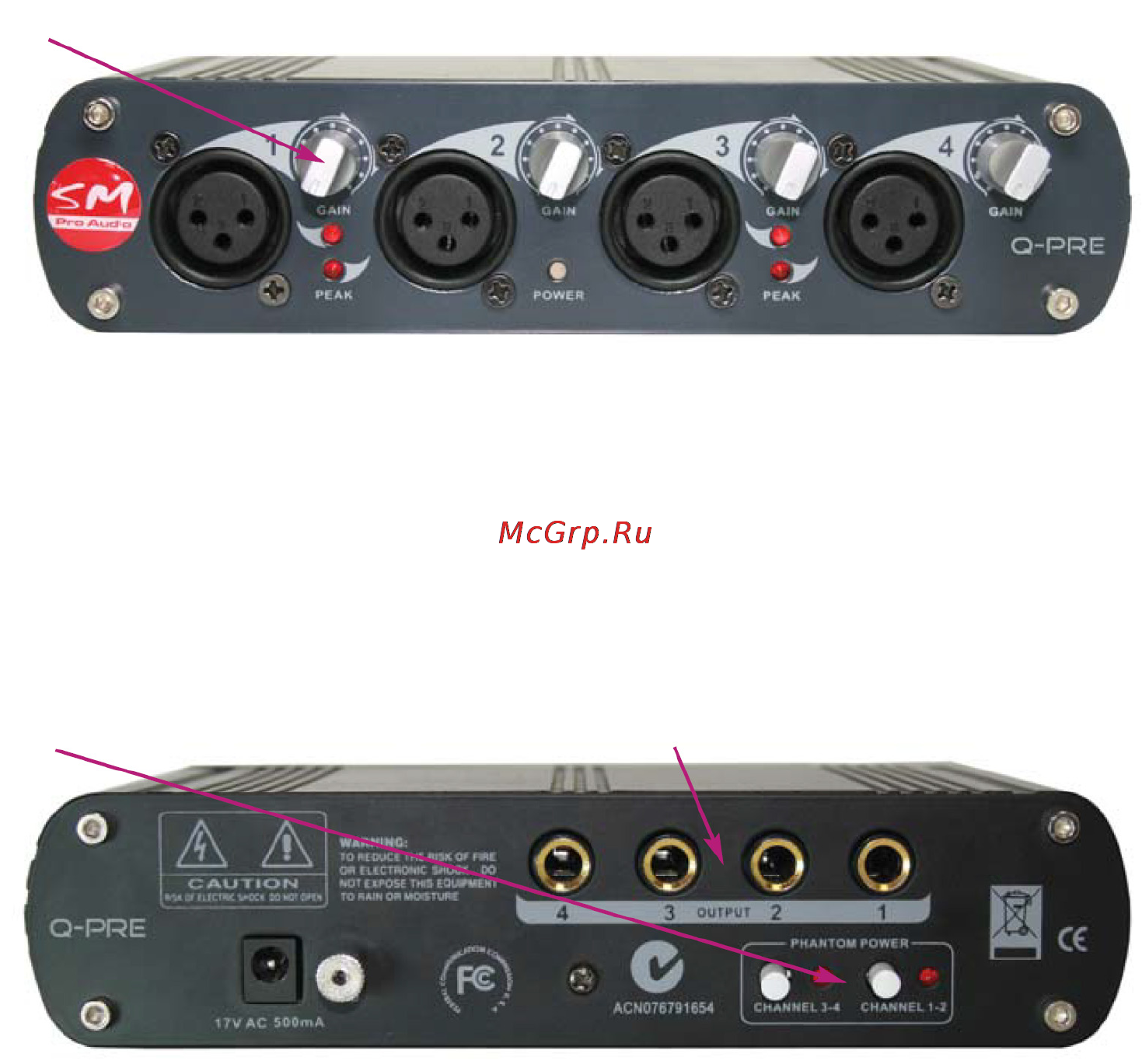

16. ПЕРЕДНЯЯ ПАНЕЛЬ
ПРЕДУСИЛИТЕЛЯ Q-PRE
Предусилитель Q-Pre имеет четыре независимых канала предварительного усиления.
На устройстве предусмотрены регуляторы усиления сигнала, фантомное питание и
индикаторы пикового сигнала для каждого канала.
Регуляторы усиления на передней панели
На каждом канале имеется регулятор усиления для установки желаемого уровня
предварительно усиленного сигнала
17. ЗАДНЯЯ ПАНЕЛЬ
ПРЕДУСИЛИТЕЛЯ Q-PRE
17.1 Переключатели фантомного питания на задней панели
Каждый канал имеет источник фантомного питания для возможности подачи напряже-
ния 48В через входной разъем XLR на активные конденсаторные микрофоны. Каждый
переключатель включает/отключает питание на двух соответствующих каналах.
17.2 Разъемы сбалансированного выхода
Выходы сбалансированного сигнала для подключения к микшеру, коммутационной
стойке пульта и т.п.
18. ПРИМЕНЕНИЕ
Использование предусилителя Q-Pre
Нет ничего проще, чем использование и управление предусилителем Q-Pre. Каждый
из четырех каналов предусилителя имеет вход, выход и регулятор усиления сигнала.
Настройка в три этапа:
1. Просто подключите сигнал для обработки к одному из сбалансированных входов
XLR на передней панели предусилителя Q-Pre.
2. Соедините соответствующий выход канала на задней панели предусилителя с же-
л
аемым приемником сигнала (микшер, записывающее устройство и т.п.).
3. Отрегулируйте усиление регулятором до желаемого уровня сигнала. Для того чтобы
избежать чрезмерного предварительного усиления сигнала, на передней панели пре-
дусилителя Q-Pre предусмотрен индикатор пиковой перегрузки для каждого канала.
Когда индикатор засвечивается, это указывает на то, что предварительный усилитель
перегружен и на выходе бу
дут нелинейные искажения. Понижайте уровень сигнала
регулятором усиления для соответствующего канала до тех пор, пока не перестанет
светиться индикатор пиковой перегрузки. Всегда старайтесь доверять своим ушам,
индикатор пикового сигнала используется для контроля уровня усиления, поэтому Вы
реально можете внести искажения во входной сигнал при чрезмерном уровне усиле-
ния.
19. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
АУДИО-ВХОДЫ И ПРЕДВАРИТЕЛЬНЫЕ УСИЛИТЕЛИ:
Разъемы XLR
Сбалансированного типа
Импеданс 2кОм
Минимальная чувствительность -40дБ
Пиковый уровень входного сигнала +5дБ
Диапазон регулировки усиления 50дБ
Пиковое усиление 74дБ
Источник фантомного питания 48В, отключаемый
АУДИО-ВЫХОДЫ:
Разъемы 1/4 дюйма
Тип TRS, сбалансированные
Импеданс 47кОм, при -10дБ
Пиковый уровень выходного сигнала +18.5дБ
НЕЛИНЕЙНЫЕ, ПЕРЕКРЕСТНЫЕ ИСКАЖЕНИЯ, ЧАСТОТНАЯ ХАРАКТЕРИСТИКА,
ОТНОШЕНИЕ СИГНАЛ/ШУМ:
Частотная характеристика 20Гц – 20кГц, 0дБ ~ -2В
Нелинейные искажения 0.02%
Отношение сигнал/шум более 80дБ
Компенсация перекрестных искажений >70дБ на 1кГц; вход -20дБ
ИСТОЧНИК ПИТАНИЯ:
Напряжение сети питания для США/Канада ~ 120В, 60Гц
Великобритания/Австралия ~ 240В, 50Гц
Европа ~ 230В, 50Гц
Модель для о
бщего экспорта ~ 100-120В, ~ 200-240В, 50-60Гц
Потребляемая мощность 8.5ВА
Предохранитель для 100-120В переменного тока: 630мА (плавкий)
для 200-240В переменного тока: 315мА (плавкий)
Подключение к сети питания: разъем для внешнего источника
питания
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:
Размеры 1¾" (44.5мм) × 8" (230.6мм) × 8½" (217мм)
Масса без упаковки, приблизительно 3.4кг
Компания «SM ProAudio» постоянно стремится поддерживать соответствие самым
высоким профессионал
ьным стандартам. В результате этого, временами могут де-
латься доработки в производимых изделиях без предварительного уведомления. Тех-
нические характеристики и внешний вид устройства могут отличаться от того что пе-
речислено или показано в данном документе.
Регуляторы усиления
17.1 Переключатели
фантомного питания
17.2 Разъемы сбалансированного выхода
