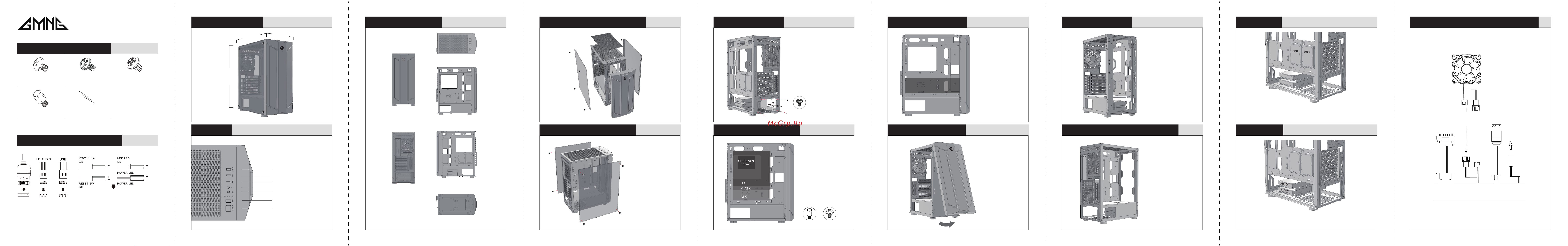

Корпусты құрастыру
бойынша нұсқаулық
Модель үшін: OGC-G130
Шыны панельді орнату:
Шыны бүйірлік панельді
сызбада көрсетілгендей 4
бұрамамен бекітіңіз.
Металл панельді орнату:
Сызбада көрсетілгендей 2
бұрамамен металл бүйірлік
панельді бекітіңіз.
Қуат блогын корпустың төменгі
бөлігіне орнатыңыз және қуат
блогына арналған
бұрамалармен бекітіңіз.
Назар аударыңыз: әртүрлі қуат
блоктарында бұрамаларға
арналған саңылаулардың қалпы
әртүрлі болуы мүмкін.
Аналық тақшаның түріне
(ATX/M-ATX/ITX) және
бекіту ерекшеліктеріне
байланысты оны қажетті
қалыпта сызбаға сәйкес
аналық тақшаға және мыс
тіреулерге арналған
бұрамалармен бекітіңіз.
ОП салқындатқышының
максималды биіктігі –
180 мм.
Бейнекартаның 320 мм
ұзындығында желдеткішті
орнатуға болады.
Бейнекартаның ұзындығы
290-ден 320 мм-ге дейін,
желдеткішті алдыңғы
панельге графикалық
карта деңгейінде орнату
мүмкін болмайды.
Негізгі желдеткіш
(жиынтыққа қосылған):
- артқы панельде –
120 мм х 1
Қосымша желдеткіштер:
- алдыңғы панельде –
120/140 мм х 3
- жоғарғы панельде –
120/140 мм х 2
Алдыңғы панельге
орнатуға болады –
өлшемі: 120/240 мм
жоғарғы панельге –
өлшемі: 240 мм
артқы панельге –
өлшемі: 120 мм
2.5” SSD х 2
SSD және корпустың бүйір панеліндегі саңылауларды үйлестіріңіз және SSD
бұрамалармен бекітіңіз.
3.5” HDD х 2
HDD және корпуста саңылауларды үйлестіріңіз және HDD бұрамалармен бекітіңіз.
Алдыңғы панельді алу
үшін оны қолмен төменгі
іліп алыңыз және өзіңізге
тартыңыз.
Құрылғының сызбасы 5Құрылғының өлшемі 3
IO панель 4
Құрылғыны бөлшектеу сызбасы 6
Бүйірлік панельдерді орнату 7
Қуат блогын орнату 8
Аналық тақшаны орнату 9
Бейне картаны орнату 10
Алдыңғы панельді алу 11
Желдеткішті орнату 12
Сұйық салқындату жүйесін орнату
13
SSD орнату 14
HDD орнату 15
Желдеткішті мен көмескі жарықты қосу 16
Алдыңғы көрінісі
Артқы көрінісі
Жоғары жақтан көрінісі
Сол жақтан көрінісі
(алынған бүйірлік панельмен)
Оң жақтан көрінісі
(алынған бүйірлік панельмен)
Төмен жақтағы түрі
Қосудың барлық ерекшеліктерін ескеру үшін аналық тақшаны қосу жөніндегі
нұсқаулықты оқып шығуыңызды сұраймыз.
Бекітуге арналған жиынтық 1
Аналық тақшаны қосу сызбасы 2
Аналық тақша үшін
бұрама х 17
Қуаттау блогы үшін
бұрама х 6
HDD үшін бұрама х 8
Мыс тіреу х 3
Кәбілдерге арналған
кергіш х 5
USB 3.0 порты
USB 1.1 порты x 2
Аудиопорттар
Корпустың LED-көмескі
жарығын басқару батырмасы
Қуат көзінің батырмасы
440 мм
400 мм
190 мм
Көмескі
жарықты басқару
батырмасы үшін
2P жалғағыш
Корпустың
LED-көмескі жарығын
басқару батырмасы
SATA
SYNC MB
Жарық диодты таспа
Желдеткіш
Желдеткішті қосуға
арналған жалғағыш
