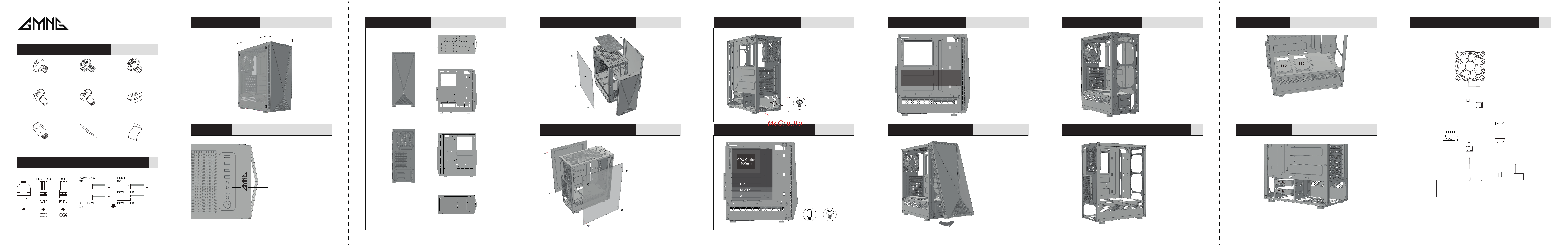

Руководство
по сборке корпуса
Для модели: GG-CC100
Пожалуйста, изучите руководство по подключению материнской платы, чтобы учесть
все особенности подключения.
Установка
стеклянной панели:
Закрепите стеклянную
боковую панель с помощью
4 винтов, как показано
на схеме.
Установка
металлической панели:
Закрепите металлическую
боковую панель с помощью
2 винтов, как показано
на схеме.
Установите блок питания
в нижнюю часть корпуса
и закрепите с помощью винтов
для блока питания.
Внимание: положение отверстий
для винтов на различных
моделях блоков питания может
отличаться.
В зависимости от типа
материнской платы
(ATX/M-ATX/ITX)
и особенностей крепления
зафиксируйте её
в необходимом положении
согласно схеме с помощью
винтов для материнской
платы и медных стоек.
Максимальная высота
кулера для ЦПУ – 160 мм.
Возможно установить
вентилятор при длине
видеокарты 310 мм.
При длине видеокарты от
280 до 310 мм установка
вентилятора на переднюю
панель на уровне
видеокарты будет
невозможна.
Основной вентилятор
(включен в комплект):
на задней панели –
120 мм х 1
Дополнительные
вентиляторы:
- на передней панели –
120 мм х 3/140 мм х 2
- на верхней панели –
120 мм х 2
Установка
на переднюю панель.
Размер: 240 мм
2.5” SSD х 2
Совместите отверстия на SSD и на нижней панели корпуса и закрепите
SSD винтами.
3.5” HDD х 2
Совместите отверстия на HDD и на корпусе и закрепите HDD винтами.
Чтобы снять переднюю
панель, подденьте
её руками снизу
и потяните на себя.
Комплект для крепления 1
Схема устройства 5
Схема подключения материнской платы 2
Размер устройства 3
IO панель 4
Схема разборки устройства 6
Установка боковых панелей 7
Установка блока питания 8
Установка материнской платы 9
Установка видеокарты 10
Снятие передней панели 11
Установка вентилятора 12
Установка системы жидкостного охлаждения
13
Установка SSD 14
Установка HDD 15
Подключение вентилятора и подсветки 16
Порт USB 3.0
Порт USB 2.0 x 2
Аудиопорты
Кнопка перезагрузки
Кнопка питания
440 мм
400 мм
190 мм
Вид спереди
Вид сзади
Вид сверху
Вид слева
(со снятой боковой панелью)
Вид справа
(со снятой боковой панелью)
Вид снизу
Винт для материнской
платы х 12
Винт для блока
питания х 6
Винт для HDD (6#*5) х 4
Винт для HDD (6-32) х 6 Винт для SSD х 8
Амортизирующая
прокладка для HDD х 14
Медная стойка х 3 Стяжка для кабелей х 5 Пакет х 1
2P разъем
для кнопки
питания
SYNC MB
Питание
Разъемы вентилятора
Разъем
для подключения
вентилятора
Светодиодная лента
Вентилятор
