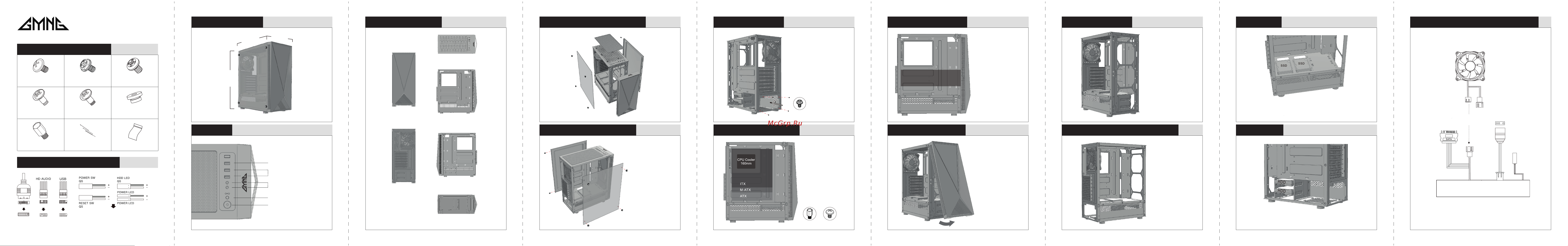

Корпусты құрастыру
бойынша нұсқаулық
Модель үшін: GG-CC100
Қосудың барлық ерекшеліктерін ескеру үшін аналық тақшаны қосу жөніндегі
нұсқаулықты оқып шығуыңызды сұраймыз.
Шыны панельді орнату:
Шыны бүйірлік панельді
сызбада көрсетілгендей 4
бұрамамен бекітіңіз.
Металл панельді орнату:
Сызбада көрсетілгендей 2
бұрамамен металл бүйірлік
панельді бекітіңіз.
Қуат блогын корпустың төменгі
бөлігіне орнатыңыз және қуат
блогына арналған
бұрамалармен бекітіңіз.
Назар аударыңыз: әртүрлі қуат
блоктарында бұрамаларға
арналған саңылаулардың қалпы
әртүрлі болуы мүмкін.
Аналық тақшаның түріне
(ATX/M-ATX/ITX) және
бекіту ерекшеліктеріне
байланысты оны қажетті
қалыпта сызбаға сәйкес
аналық тақшаға және мыс
тіреулерге арналған
бұрамалармен бекітіңіз.
ОП салқындатқышының
максималды биіктігі –
160 мм.
Бейнекартаның 310 мм
ұзындығында желдеткішті
орнатуға болады.
Бейнекартаның ұзындығы
280-ден 310 мм-ге дейін,
желдеткішті алдыңғы
панельге графикалық
карта деңгейінде орнату
мүмкін болмайды.
Негізгі желдеткіш
(жиынтыққа қосылған):
артқы панельде –
120 мм х 1
Қосымша желдеткіштер:
- алдыңғы панельде –
120 мм х 3/140 мм х 2
- жоғарғы панельде – 1
20 мм х 2
Алдыңғы панельге орнату.
Өлшемі: 240 мм
2.5” SSD х 2
SSD және корпустың төменгі панеліндегі саңылауларды үйлестіріңіз және SSD
бұрамалармен бекітіңіз.
3.5” HDD х 2
HDD және корпуста саңылауларды үйлестіріңіз және HDD бұрамалармен бекітіңіз.
Алдыңғы панельді алу
үшін оны қолмен төменгі
іліп алыңыз және өзіңізге
тартыңыз.
Бекітуге арналған жиынтық 1
Құрылғының сызбасы 5
Аналық тақшаны қосу сызбасы 2
Құрылғының өлшемі 3
IO панель 4
Құрылғыны бөлшектеу сызбасы 6
Бүйірлік панельдерді орнату 7
Қуат блогын орнату 8
Аналық тақшаны орнату 9
Бейне картаны орнату 10
Алдыңғы панельді алу 11
Желдеткішті орнату 12
Сұйық салқындату жүйесін орнату
13
SSD орнату 14
HDD орнату 15
Желдеткішті мен көмескі жарықты қосу 16
USB 3.0 порты
USB 2.0 порты x 2
Аудиопорттар
Қайта жүктеу батырмасы
Қуат көзінің батырмасы
440 мм
400 мм
190 мм
Алдыңғы көрінісі
Артқы көрінісі
Жоғары жақтан көрінісі
Сол жақтан көрінісі
(алынған бүйірлік панельмен)
Оң жақтан көрінісі
(алынған бүйірлік панельмен)
Төмен жақтағы түрі
Аналық тақша үшін
бұрама х 12
Қуаттау блогы
үшін бұрама х 6
HDD үшін
бұрама (6#*5) х 4
HDD үшін
бұрама (6-32) х 6
SSD үшін бұрама х 8
HDD үшін амортизациялағыш
төсеме х 14
Мыс тіреу х 3
Кәбілдерге арналған
кергіш х 5
Пакет х 1
Қуат
батырмасы
үшін 2P
жалғағыш
SYNC MB
Қуаттау
Желдеткіштің жалғағыштары
Желдеткішті қосуға
арналған жалғағыш
Жарық диодты таспа
Желдеткіш
