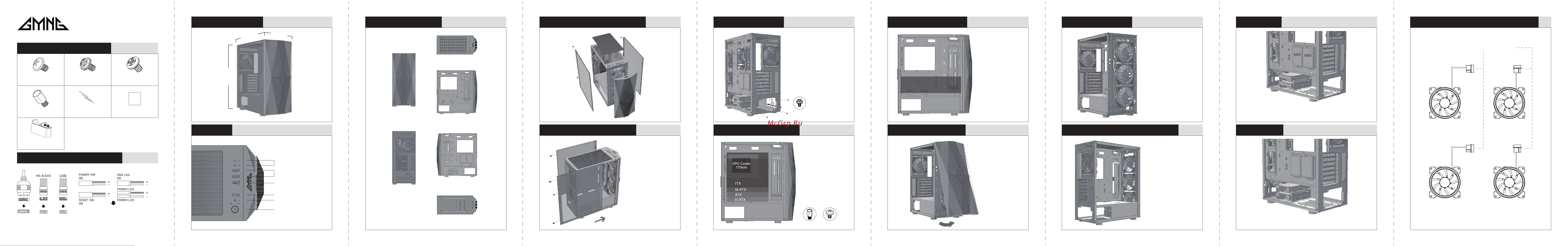

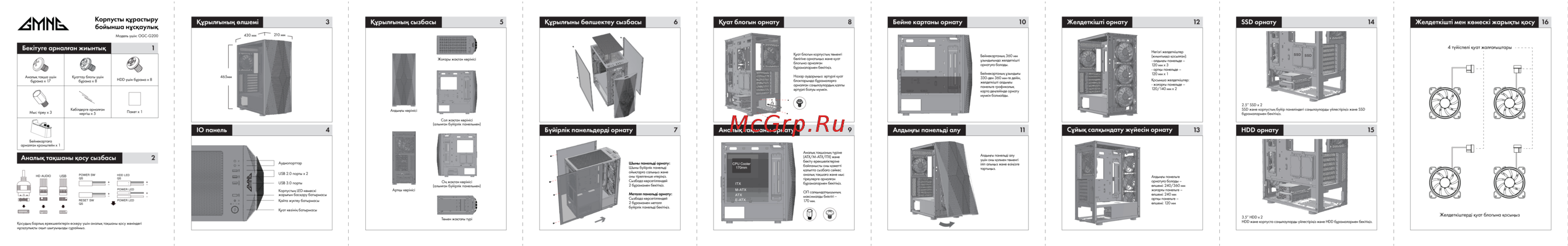

Корпусты құрастыру
бойынша нұсқаулық
Модель үшін: OGC-G200
Шыны панельді орнату:
Шыны бүйірлік панельді
ойықтарға салыңыз және
оны тірелгенше итеріңіз.
Сызбада көрсетілгендей
2 бұрамамен бекітіңіз.
Металл панельді орнату:
Сызбада көрсетілгендей
2 бұрамамен металл
бүйірлік панельді бекітіңіз.
Қуат блогын корпустың төменгі
бөлігіне орнатыңыз және қуат
блогына арналған
бұрамалармен бекітіңіз.
Назар аударыңыз: әртүрлі қуат
блоктарында бұрамаларға
арналған саңылаулардың қалпы
әртүрлі болуы мүмкін.
Аналық тақшаның түріне
(ATX/M-ATX/ITX) және
бекіту ерекшеліктеріне
байланысты оны қажетті
қалыпта сызбаға сәйкес
аналық тақшаға және мыс
тіреулерге арналған
бұрамалармен бекітіңіз.
ОП салқындатқышының
максималды биіктігі –
170 мм.
Бейнекартаның 360 мм
ұзындығында желдеткішті
орнатуға болады.
Бейнекартаның ұзындығы
330-ден 360 мм-ге дейін,
желдеткішті алдыңғы
панельге графикалық
карта деңгейінде орнату
мүмкін болмайды.
Негізгі желдеткіштер
(жиынтыққа қосылған):
- алдыңғы панельде –
120 мм х 3
- артқы панельде –
120 мм х 1
Қосымша желдеткіштер:
- жоғарғы панельде –
120/140 мм х 2
Алдыңғы панельге
орнатуға болады –
өлшемі: 240/360 мм
жоғарғы панельге –
өлшемі: 240 мм
артқы панельге –
өлшемі: 120 мм
2.5” SSD х 2
SSD және корпустың бүйір панеліндегі саңылауларды үйлестіріңіз және SSD
бұрамалармен бекітіңіз.
3.5” HDD х 2
HDD және корпуста саңылауларды үйлестіріңіз және HDD бұрамалармен бекітіңіз.
Алдыңғы панельді алу
үшін оны қолмен төменгі
іліп алыңыз және өзіңізге
тартыңыз.
Құрылғының сызбасы 5Құрылғының өлшемі 3
IO панель 4
Құрылғыны бөлшектеу сызбасы 6
Бүйірлік панельдерді орнату 7
Қуат блогын орнату 8
Аналық тақшаны орнату 9
Бейне картаны орнату 10
Алдыңғы панельді алу 11
Желдеткішті орнату 12
Сұйық салқындату жүйесін орнату
13
SSD орнату 14
HDD орнату 15
Желдеткішті мен көмескі жарықты қосу 16
Алдыңғы көрінісі
Артқы көрінісі
Жоғары жақтан көрінісі
Сол жақтан көрінісі
(алынған бүйірлік панельмен)
Оң жақтан көрінісі
(алынған бүйірлік панельмен)
Төмен жақтағы түрі
Қосудың барлық ерекшеліктерін ескеру үшін аналық тақшаны қосу жөніндегі
нұсқаулықты оқып шығуыңызды сұраймыз.
Бекітуге арналған жиынтық 1
Аналық тақшаны қосу сызбасы 2
Аналық тақша үшін
бұрама х 17
Қуаттау блогы үшін
бұрама х 8
HDD үшін бұрама х 8
Мыс тіреу х 3
Кәбілдерге арналған
кергіш х 5
Бейнекартаға
арналған кронштейн х 1
Пакет х 1
Аудиопорттар
USB 2.0 порты x 2
USB 3.0 порты
Корпустың LED-көмескі
жарығын басқару батырмасы
Қайта жүктеу батырмасы
Қуат көзінің батырмасы
465мм
430 мм
210 мм
4 түйіспелі қуат жалғағыштары
Желдеткіштерді қуат блогына қосыңыз
