Преобразователи частоты серии STV320

2. Установка на стену и крепление при помощи фланца (3-фазный ПЧ 380 В мощностью более 4 кВт).

а. Установка на стену

б. Крепление на фланец

Рис. 3-1: Установка ПЧ

1. Отметить положение монтажного отверстия.

2. Установить крепеж в требуемом положении.

3. Повесить ПЧ на стену в монтажное положение.

4. Затянуть крепежные винты.

3.2 Подключение кабелей

3.2.1 Схема подключения силовых кабелей

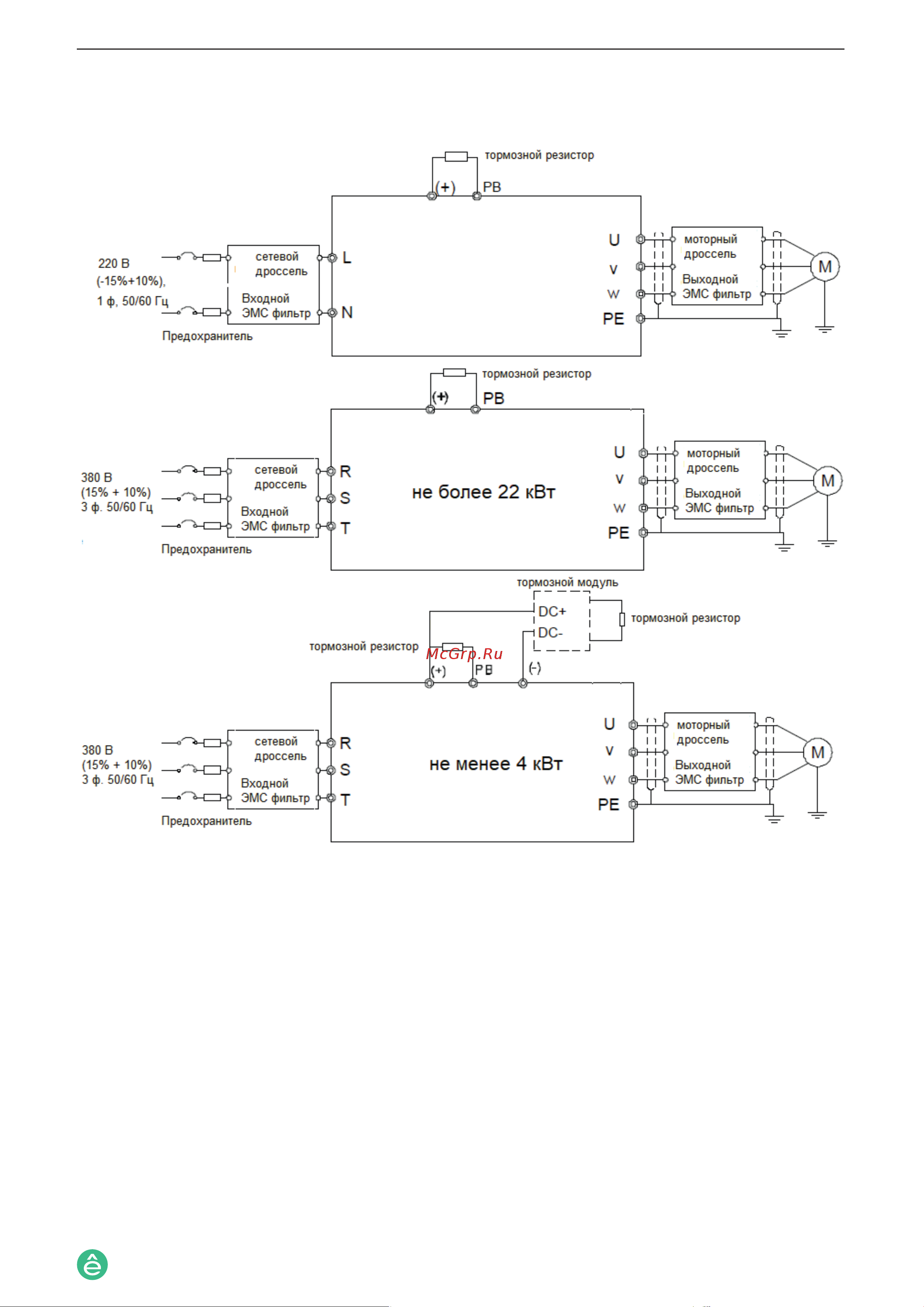

Рис. 3-3: Монтажная схема силовой цепи

Примечания.

• Предохранитель, тормозной резистор, сетевой дроссель, входной ЭМС фильтр, моторный

дроссель, выходной ЭМС фильтр являются дополнительными элементами и поставляются

отдельно. См. раздел «Дополнительное оборудование и элементы защиты», Приложение С.

• Перед подключением тормозного резистора к клеммам РВ (+) и (-) следует удалить

предупреждающие этикетки желтого цвета; в противном случае соединения могут иметь

неудовлетворительную проводимость.

Тормозной резистор
