16 |

STV320

s ysteme.ru

Преобразователи частоты серии STV320

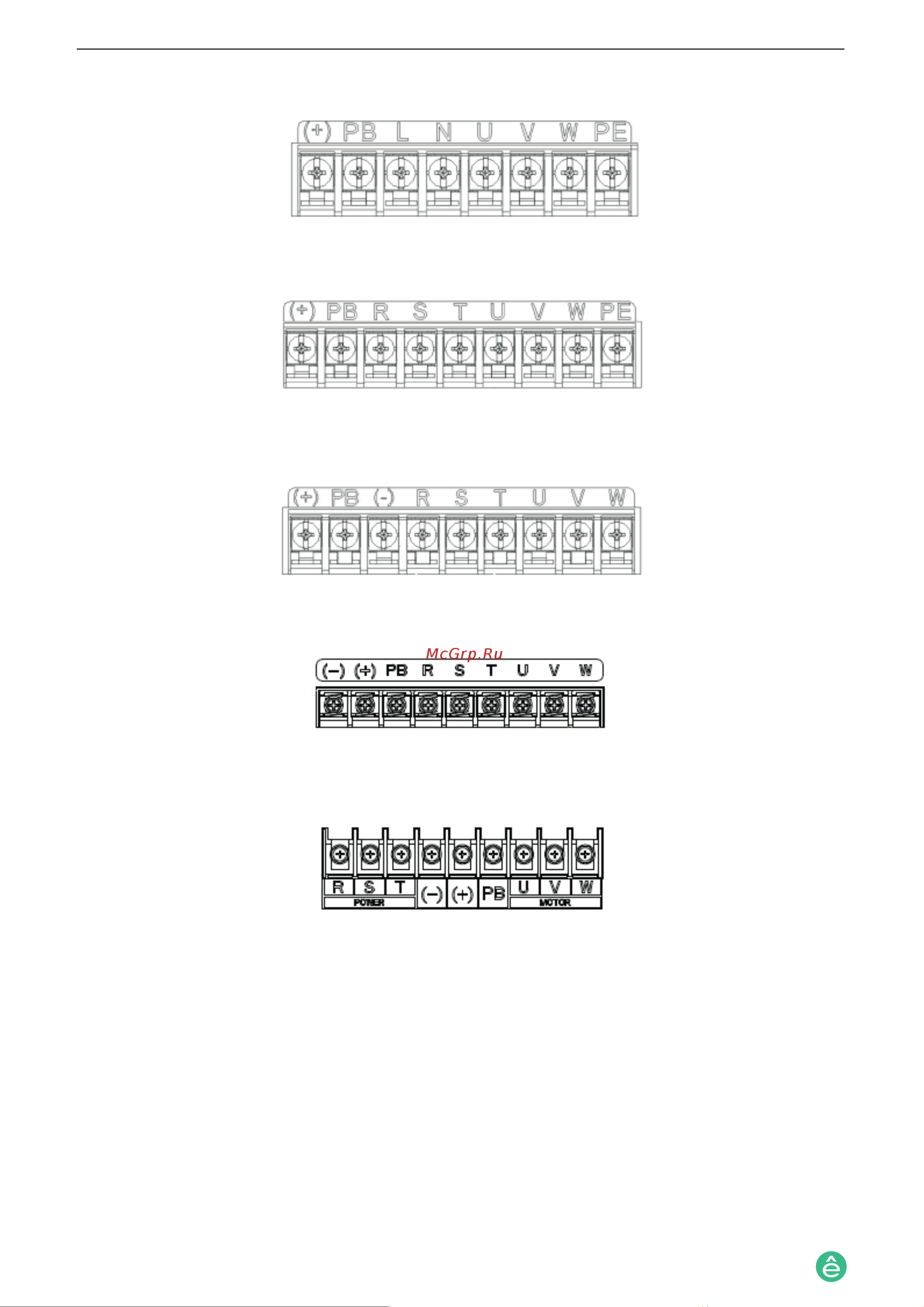

3.2.2 Изображение силовых клемм ПЧ

Рис. 3-4: Клеммы силовой цепи 1-фазного ПЧ

Рис. 3-5: Клеммы силовой цепи 3-фазноого ПЧ 380 В мощностью не более 2,2 кВт

Рис. 3-6: Клеммы силовой цепи 3-фазного ПЧ от 4 до 22 кВт

Рис. 3-7: Клеммы силовой цепи 3-фазного ПЧ 380 В мощностью от 30 до 37 кВт

Рис. 3-8: Клеммы силовой цепи 3-фазного ПЧ 380 В мощностью от 45 до 110 кВт
