STV320

| 17

s ysteme.ru

Преобразователи частоты серии STV320

3.2.2 Изображение силовых клемм ПЧ

Рис. 3-4: Клеммы силовой цепи 1-фазного ПЧ

Рис. 3-5: Клеммы силовой цепи 3-фазноого ПЧ 380 В мощностью не более 2,2 кВт

Рис. 3-6: Клеммы силовой цепи 3-фазного ПЧ от 4 до 22 кВт

Рис. 3-7: Клеммы силовой цепи 3-фазного ПЧ 380 В мощностью от 30 до 37 кВт

Рис. 3-8: Клеммы силовой цепи 3-фазного ПЧ 380 В мощностью от 45 до 110 кВт

Клемма

Функция

L, N

Однофазные входные клеммы переменного тока, которые подключаются к сети

питания

R, S, T

Трехфазные входные клеммы переменного тока, которые подключаются к сети

питания

PB, (+)

Клемма для внешнего тормозного резистора

(+), (-)

Входные клеммы подключения тормозного модуля или для подключения к общей

шине постоянного тока

U, V, W

Трехфазные выходные клеммы переменного тока, к которым подключаются кабели

электродвигателя

Клемма заземления

Примечания.

• Не следует использовать несимметричный кабель для подключения электродвигателя. Ес

ли

омимо экрана в кабеле имеется кабель заземления, его следует подключить к клеммам

заземления на стороне ПЧ и электродвигателя.

• Кабели питания, двигателя и управления следует прокладывать отдельно друг от друга.

3.2.3 Подключение кабелей к силовым клеммам

1. Подключить заземление входного кабеля питания к клемме заземления ПЧ (РЕ). Подключить

фазы к клеммам L1, L2 и L3 и надежно закрепить их.

2. Освободить экран кабеля двигателя и подключить его к клемме заземления ПЧ. Подключить

фазы к клеммам U, V и W и надежно закрепить их.

3. Подключить дополнительный тормозной резистор при помощи экранированного кабеля

способом, аналогичным процедуре в предыдущих операциях.

4. Надежно закрепить кабели вне ПЧ механическим способом.

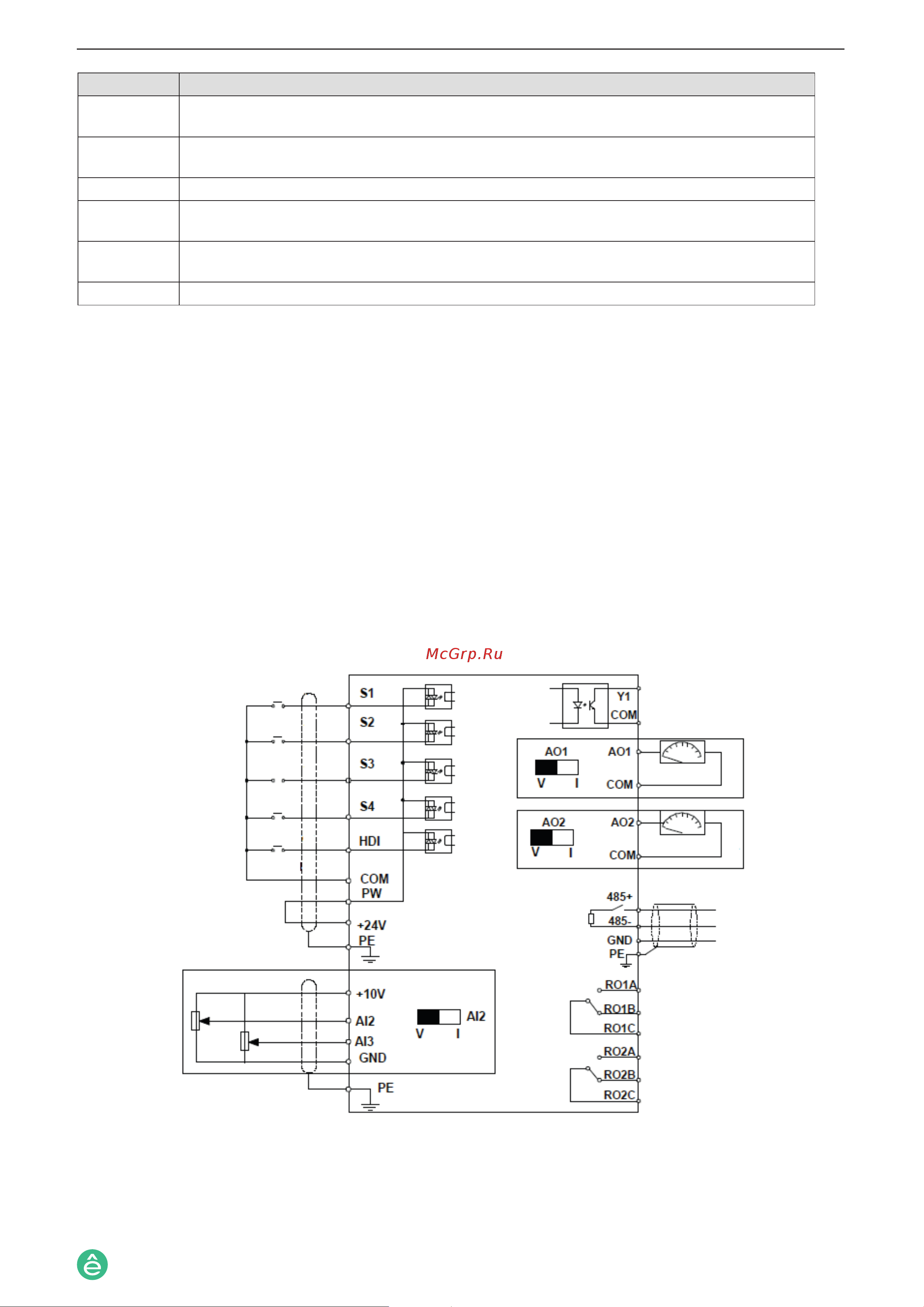

3.2.4 Монтажная схема цепей управления

Рис. 3-9: Подключение к клеммам управления
