STV320
| 19
s ysteme.ru
Преобразователи частоты серии STV320
3.2.5 Клеммы цепей управления

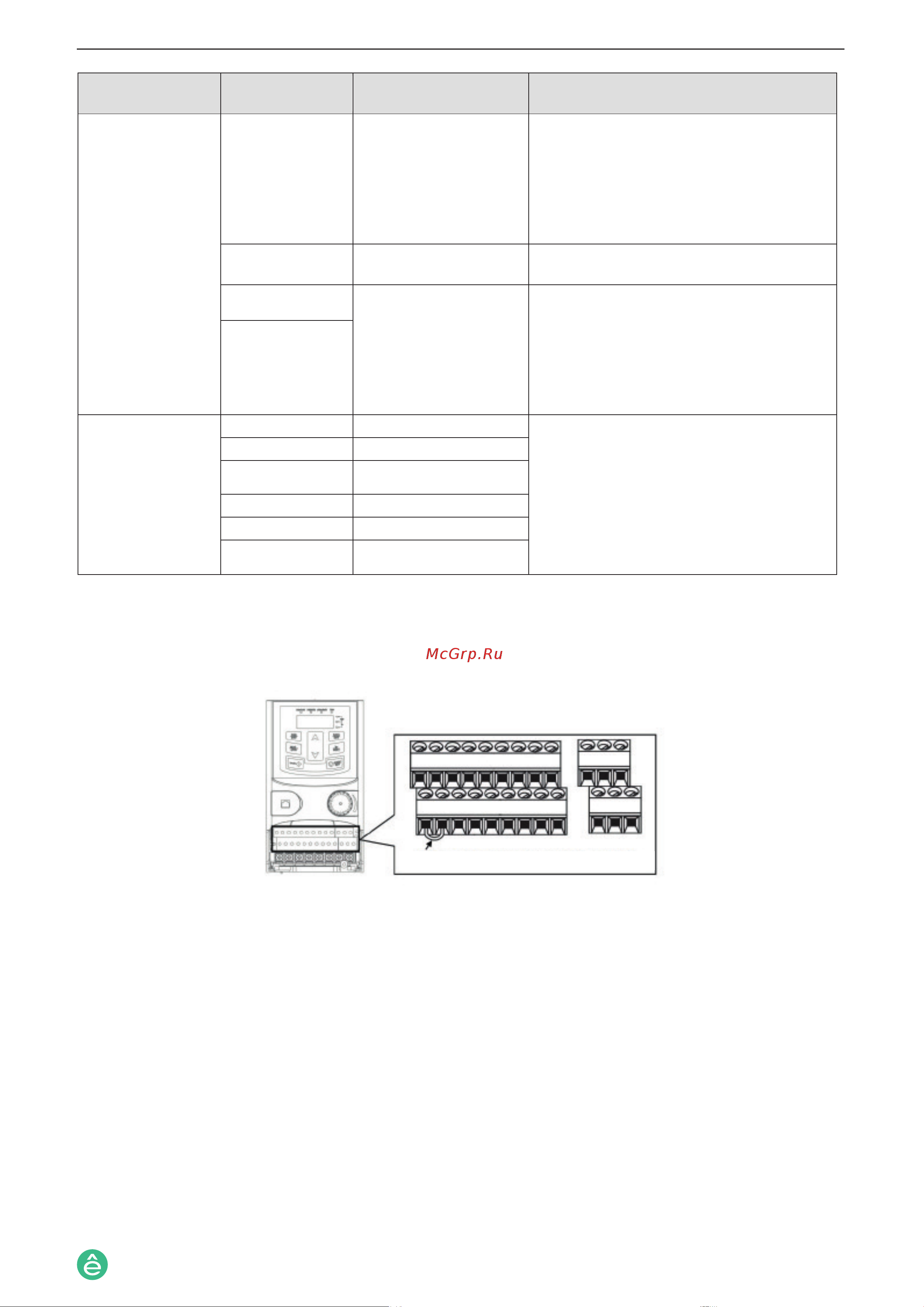

Рис. 3-10: Клеммы цепей управления
Тип
Наименование
клеммы
Описание
параметра
Технические характеристики
Коммуникационный
интерфейс
485+
Связь по проколу
RS485
Коммуникационный интерфейс RS485
485-
Дискретный
ввод/вывод
S1
Дискретный вход
Внутреннее сопротивление 3,3 кОм
Диапазон входного напряжения
от 12 до 30 В
Двунаправленная входная клемма
Макс. входная частота 1 кГц
S2
S3
S4
HDI Импульсный вход
В отличие от клемм S1-S4, эта клемма
может быть использована как импульсный
вход. Макс. входная частота 50 кГц
Рабочий цикл 30-70%
PW
Питание
дискретных входов
Для подключения внешнего источника
питания
Диапазон напряжения от 12 до 30 В
Y1
Дискретный выход
Токоведущая способность контакта:
50 мА / 30 В
Питание 24 В
+24 V
Питание 24 В
Внутренний источник питания 24 В ± 10%,
максимальный выходной ток составляет
200 мА.
Обычно данные клеммы используются
для питания дискретных входов и выходов
или для питания внешнего датчика
COM
Аналоговый
вход/выход
+10 В
Внутренний
эталонный источник
питания 10 В
Эталонный источник питания 10 В
Макс. выходной ток 50 мА
Используется в качестве источника
питания для внешнего потенциометра
Сопротивление потенциометра 5 кОм
AI2
Аналоговый вход
1. Диапазон входного сигнала: для входов
AI2 можно выбрать сигнал напряжения
или тока: 0-10 В / 0-20 мА;
AI3: от -10 до +10 В
2. Полное сопротивление входа: входной
сигнал напряжения 20 кОм; входной
сигнал тока 500 Ом
AI3
Тип
Наименование
клеммы
Описание параметра Технические характеристики
3. Входной сигнал напряжения или тока
можно настроить при помощи
двухпозиционного микропереключателя
4. Разрешающая способность:
минимальный перепад AI2/AI3
составляет 10-20 мВ, когда 10 В
соответствует частоте 50 Гц
GND
Земля для аналоговых
входов-выходов
Базовое заземление аналоговых линий
AO1
Аналоговый выход
Диапазон выходного сигнала: 0-10 В или
0-20 мА
Выходной сигнал напряжения или тока
можно настроить при помощи
двухпозиционного микропереключателя.
Отклонение ±1%, 25°C при полном
диапазоне
AO2
Релейный выход
RO1A
Реле 1, НО контакт
RO1 – релейный выход, RO1A – НО
контакт, RO1B – НЗ контакт,
RO1C – общая клемма;
RO2 – релейный выход, RO2A – НО
контакт, RO2B RO1B – НЗ контакт,
RO2C – общая клемма
Коммутирующая способность контакта:
3 A, 250 В переменного тока
Реле 1, НЗ контакт
RO1C Реле 1, общий контакт
Реле 2, НО контакт
Реле 2, НЗ контакт
RO2C Реле 2, общий контакт
3.2.6 Формирование входных/выходных сигналов
Для настройки режимов NPN или PNP, а также режимов внутреннего или внешнего питания следует
использовать U-образные перемычки. По умолчанию ПЧ настроен на режим NPN и внутреннее питание.
Рис. 3-11: U-образная перемычка
Если сигнал поступает от транзистора NPN, следует установить U-образную перемычку между
клеммами +24V и PW, как показано далее, в соответствии с режимом питания.
U-образная перемычка между клеммами +24V и PW
