20 |

STV320

s ysteme.ru

Преобразователи частоты серии STV320

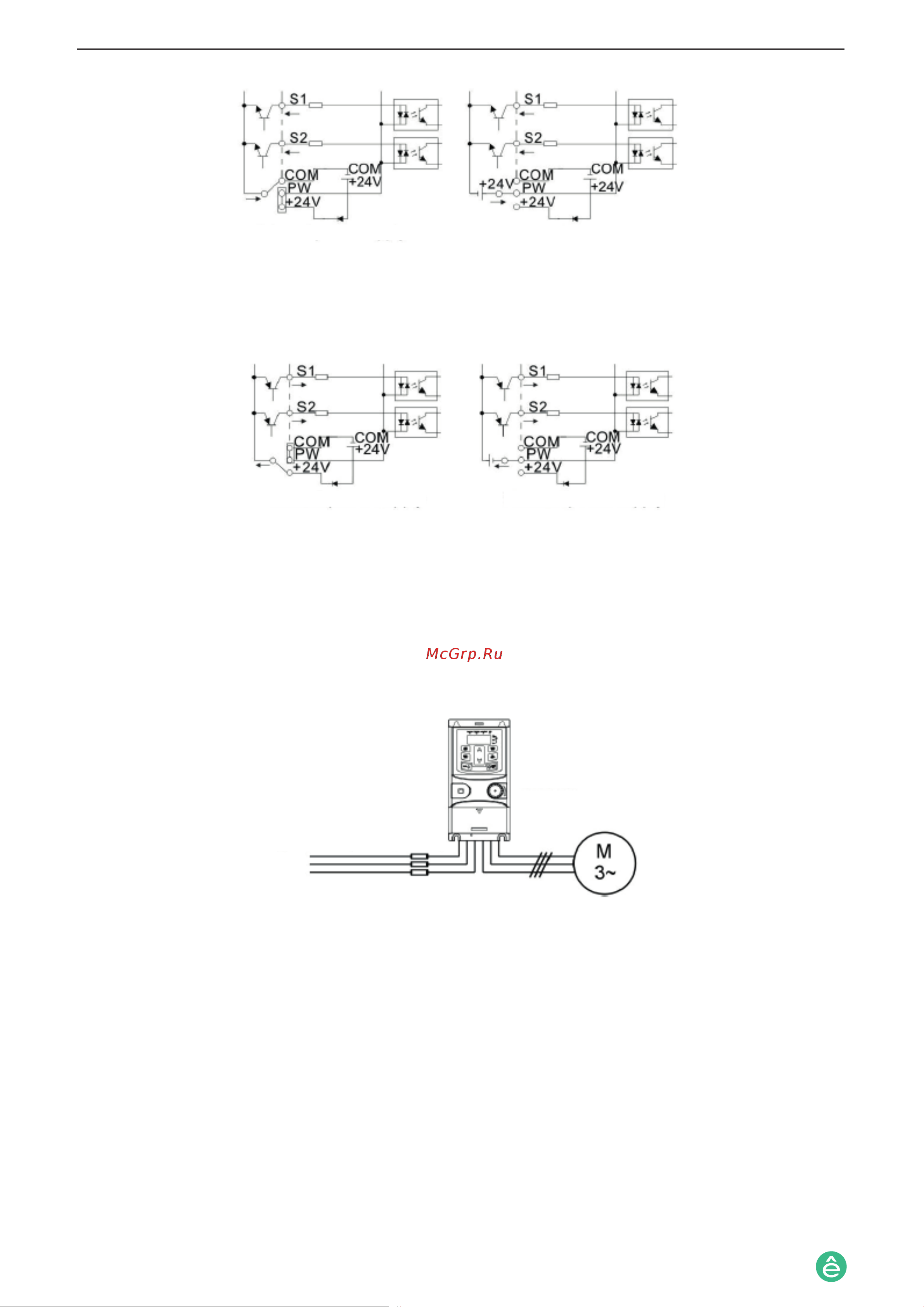

Рис. 3-12: Режимы NPN

Если сигнал поступает от транзистора PNP, следует установить U-образную перемычку, как показано

далее, в соответствии с режимом питания.

Рис. 3-13: Режимы PNP

3.3 Схема защиты

3.3.1 Защита ПЧ и входного кабеля питания от короткого замыкания

ПЧ и входной кабель питания должны иметь защиту от короткого замыкания. Защита должна быть

выполнена в соответствии со следующими рекомендациями.

Рис. 3-14: Расположение предохранителей

Примечание. При выборе предохранителя следует руководствоваться рекомендациями,

содержащимися в настоящем руководстве. Предохранитель обеспечивает защиту входного силового

кабеля от повреждений при возникновении коротких замыканий. Также предохранитель обеспечивает

защиту внешних устройств при коротком замыкании внутри ПЧ.

3.3.2 Защита двигателя и кабелей двигателя

ПЧ обеспечивает защиту двигателя и его кабелей от короткого замыкания в том случае, когда

типоразмеры кабелей выбраны в соответствии с номинальным током ПЧ. Никаких дополнительных

защитных устройств не требуется.

Внутреннее питание

Внешнее питание

ПЧ

Входной кабель (3-фазный)

Предохранитель
