24 |
STV320
s ysteme.ru
Преобразователи частоты серии STV320
№ п/п
Наименование
Описание

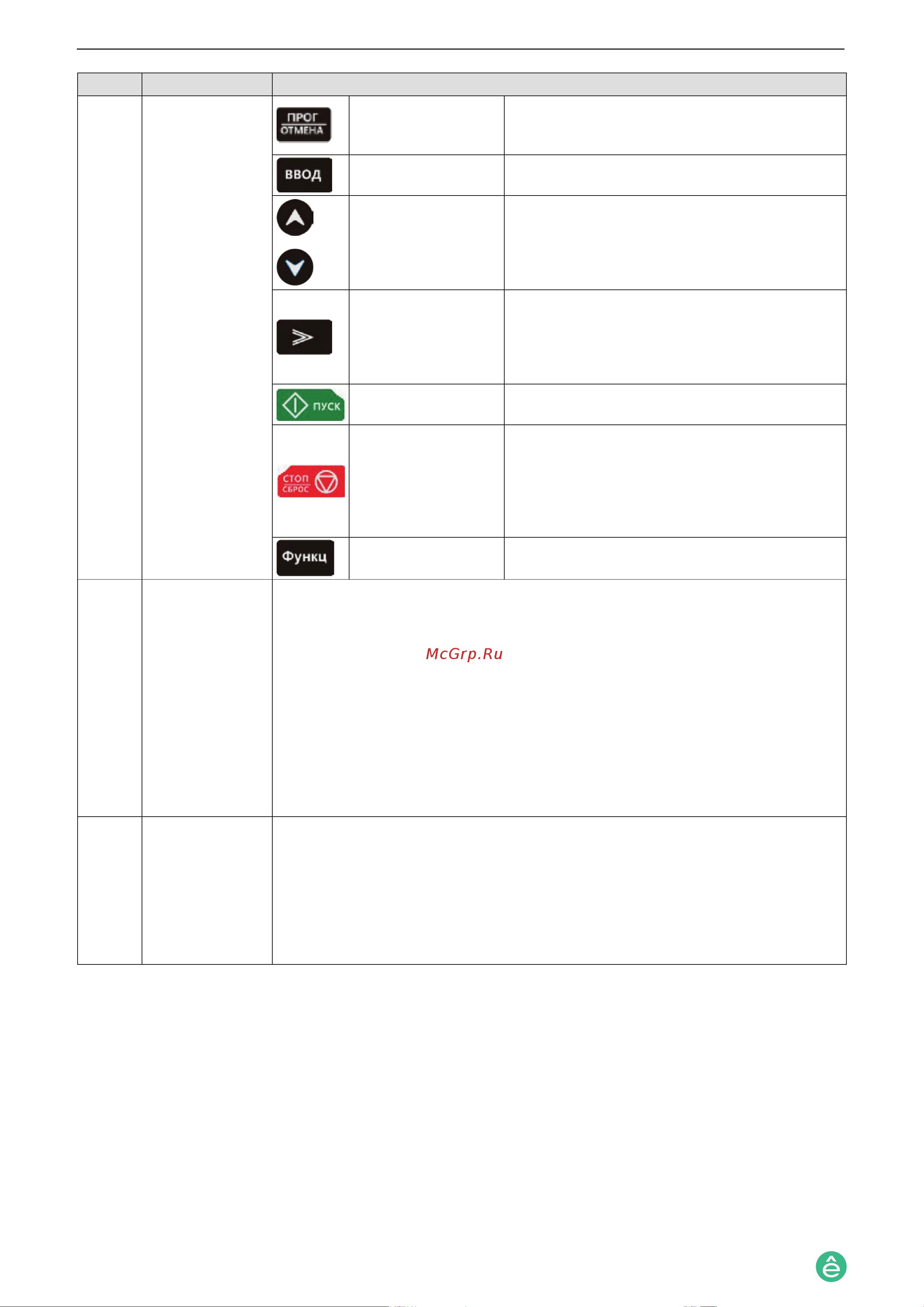

4 Кнопки
Кнопка
программирования
Обеспечивает вход или выход из меню
первого уровня и быстрого удаления
параметра
Кнопка ввода
Вход в меню по уровням
Подтверждение параметров
Кнопка вверх (UP)
Кнопка вниз
(DOWN)
Последовательное увеличение данных или
кода параметра
Последовательное уменьшение данных или
кода параметра
Кнопка
перемещения
вправо
Перемещение вправо для циклического
выбора отображения параметров в режимах
работы и останова
Выбор разряда параметра для изменения во
время настройки параметра
Кнопка запуска
Данная кнопка используется для управления
ПЧ в режиме управления от клавиатуры
Кнопка останова
Данная кнопка используется для останова ПЧ
в режиме работы, но ее действие ограничено
настройкой параметра Р07.04.
Также данная кнопка используется для
сброса всех режимов управления в состоянии
сигнализации о неполадке
Функциональная
кнопка
Функция данной кнопки определяется
параметром параметра Р07.02
5
Аналоговый
потенциометр
AI1
Если используется внешний пульт управления (без параметра копирования
параметров), разница между потенциометром встроенного пульта AI1 и
внешнего заключается в следующем:
Когда потенциометр внешнего пульта управления AI1 установлен на мин.
значение, работать будет потенциометр встроенного пульта, а функция
P17.19 будет определять напряжение питания AI1 для встроенного пульта; в
противном случае будет действовать потенциометр внешнего пульта
управления AI1, а P17.19 — определять напряжение для потенциометра AI1
внешнего пульта.
Примечание. Если вход для потенциометра внешнего пульта AI1 является
источником опорной частоты, перед запуском ПЧ следует настроить
встроенный потенциометр AI1 на 0 В / 0 м
6
Разъем для
подключения
внешнего пульта
управления
Разъем для подключения внешнего пульта управления.
Когда используется внешний пульт управления с функцией копирования
параметров, светодиод встроенного пульта отключен
Когда используется внешний пульт управления без параметра копирования
параметров, светодиоды внутреннего и внешнего пульта включены
Примечание. Только внешний пульт управления, который имеет функцию
копирования параметров, позволяет осуществлять копирование параметров,
в отличие от других клавиатур (только для ПЧ мощностью ≤2,2 кВт)
