STV320
| 25
s ysteme.ru
Преобразователи частоты серии STV320
№ п/п
Наименование
Описание
4 Кнопки
Кнопка
программирования
Обеспечивает вход или выход из меню
первого уровня и быстрого удаления
параметра
Кнопка ввода
Вход в меню по уровням
Подтверждение параметров
Кнопка вверх (UP)
Кнопка вниз
(DOWN)
Последовательное увеличение данных или
кода параметра
Последовательное уменьшение данных или
кода параметра
Кнопка
перемещения
вправо
Перемещение вправо для циклического
выбора отображения параметров в режимах
работы и останова
Выбор разряда параметра для изменения во
время настройки параметра
Кнопка запуска
Данная кнопка используется для управления
ПЧ в режиме управления от клавиатуры
Кнопка останова
Данная кнопка используется для останова ПЧ
в режиме работы, но ее действие ограничено
настройкой параметра Р07.04.
Также данная кнопка используется для
сброса всех режимов управления в состоянии
сигнализации о неполадке
Функциональная
кнопка
Функция данной кнопки определяется
параметром параметра Р07.02
5
Аналоговый
потенциометр
AI1
Если используется внешний пульт управления (без параметра копирования
параметров), разница между потенциометром встроенного пульта AI1 и
внешнего заключается в следующем:
Когда потенциометр внешнего пульта управления AI1 установлен на мин.
значение, работать будет потенциометр встроенного пульта, а функция
P17.19 будет определять напряжение питания AI1 для встроенного пульта; в
противном случае будет действовать потенциометр внешнего пульта
управления AI1, а P17.19 — определять напряжение для потенциометра AI1
внешнего пульта.
Примечание. Если вход для потенциометра внешнего пульта AI1 является
источником опорной частоты, перед запуском ПЧ следует настроить
встроенный потенциометр AI1 на 0 В / 0 м
6
Разъем для
подключения
внешнего пульта
управления
Разъем для подключения внешнего пульта управления.
Когда используется внешний пульт управления с функцией копирования
параметров, светодиод встроенного пульта отключен
Когда используется внешний пульт управления без параметра копирования
параметров, светодиоды внутреннего и внешнего пульта включены
Примечание. Только внешний пульт управления, который имеет функцию
копирования параметров, позволяет осуществлять копирование параметров,
в отличие от других клавиатур (только для ПЧ мощностью ≤2,2 кВт)
4.2 Дисплей пульта управления
В ПЧ SystemeVar серии STV320 и STV320S предусмотрены следующие возможности для отображения
состояния системы: останов, работа, режим редактирования параметров, состояние сигнализации о
неполадке и т. п.
4.2.1 Отображение параметров в состоянии останова
Когда ПЧ находится в состоянии останова, на дисплее будут отображаться параметры останова,
показанные на рис. 4-2.
В состоянии останова могут отображаться различные типы параметров. Выбор отображаемых величин
осуществляется при помощи параметра P07.07.
Существуют 14 параметров, которые могут быть видны в состоянии останова (см. описание параметра
P07.07), например, заданная частота, напряжение на шине постоянного тока, состояние входных клемм,
состояние выходных клемм, параметры ПИД-регулирования и т. д. При нажатии на кнопку → в меню
происходит изменение отображаемого параметра слева направо, при нажатии на кнопку Функц
(P07.02=2) происходит сдвиг параметров справа налево.
4.2.2 Отображение параметров в состоянии «работа»
После того как ПЧ получит команду на пуск, он переходит в режим работы, и на пульте управления
будут отображаться текущие рабочие параметры. При этом индикатор Работа на пульте управления
светится, а индикатор Вперед/назад показывает направление вращения, см. рис. 4-2.
В состоянии «работа» для отображения могут быть выбраны 24 параметра (см. параметры P07.05 и
P07.06), например, заданная частота, напряжение на шине постоянного тока, выходное напряжение,
выходной момент, параметры ПИД-регулирования, состояние входных клемм и т. д. При нажатии на
кнопку → в меню происходит изменение отображаемого параметра слева направо, при нажатии на
кнопку Функц (P07.02=2) происходит сдвиг параметров справа налево.
4.2.3 Отображение состояния «Авария»
Если срабатывает система защиты ПЧ, то панель управления переходит в режим отображения
предупреждения и на дисплей выводится код ошибки. Загорается индикатор Авария, а сброс ошибки
можно выполнить, нажав на кнопку СТОП/СБРОС, при помощи клемм ввода-вывода по
коммуникационному протоколу.
4.2.4 Отображение в режиме редактирования параметров
Чтобы войти в режим редактирования в состоянии останова, работы или сброса аварии, следует нажать
на кнопку ПРОГ/ОТМЕНА (если используется пароль, то см. описание параметра P07.00). Состояние
редактирования отображается в двух классах меню в следующем порядке: код группы параметров /
номер кода параметра → значение параметра, для отображения значения параметра следует нажать на
ВВОД. Для сохранения значения параметров следует нажать в этом состоянии кнопку ВВОД или нажать
ПРОГ/ОТМЕНА, чтобы выйти из режима редактирования.

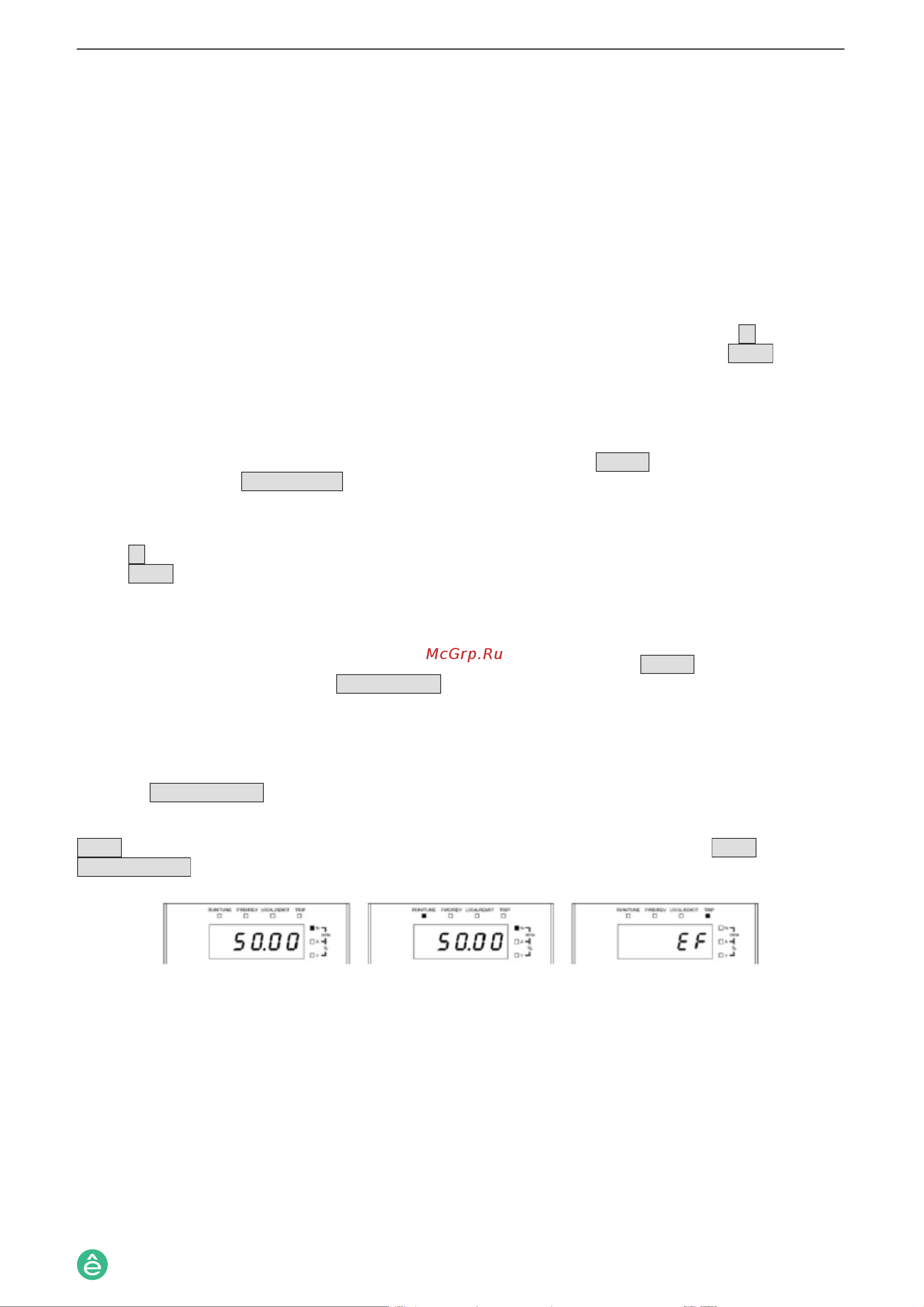

Рис. 4-2: Отображаемые состояния
