Kuppersberg FS 39 X [45/0] V очистка и смазка челнока
![Kuppersberg FS 39 X [45/0] V очистка и смазка челнока](/views2/2027484/page45/bg2d.png)
39

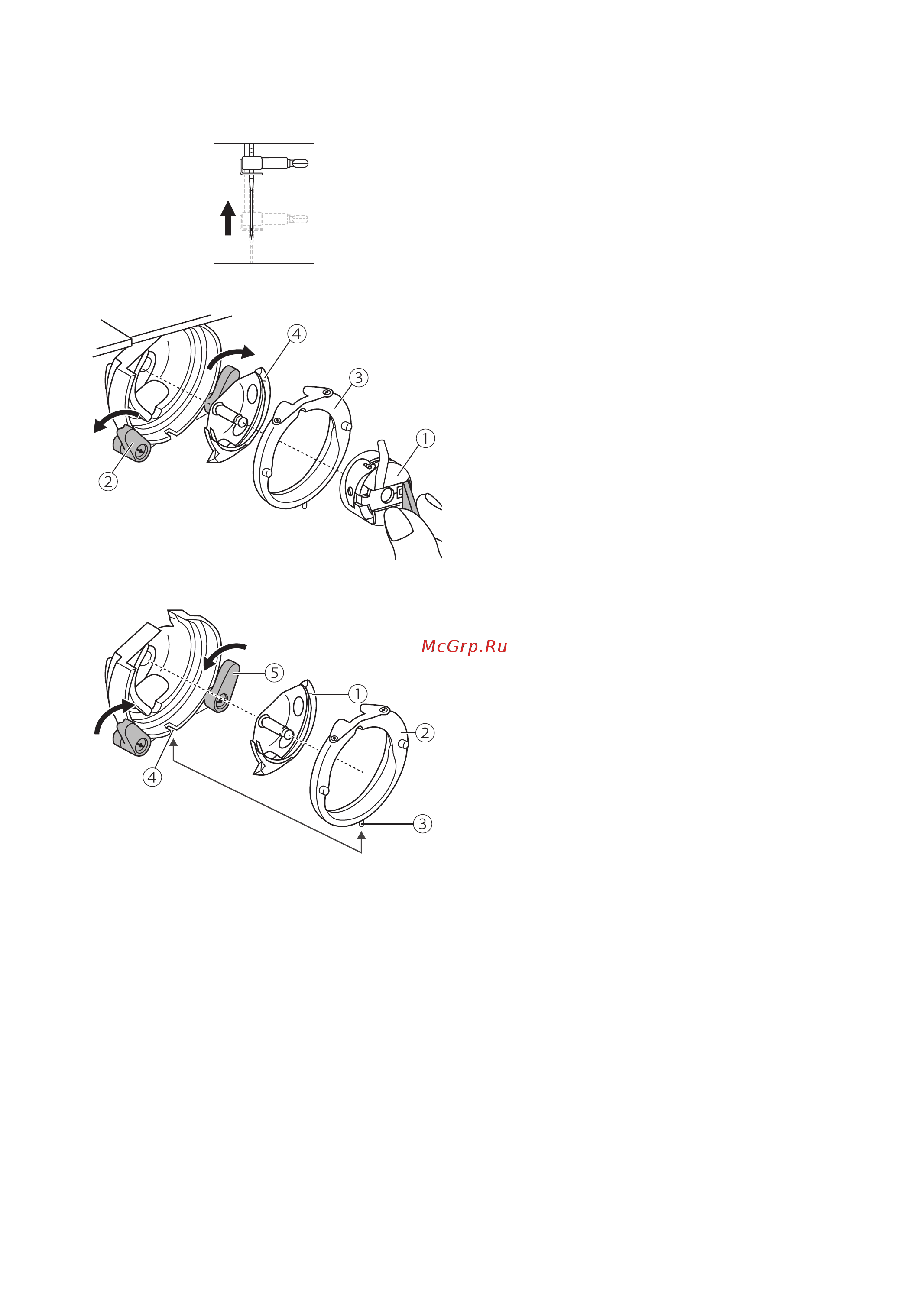

Выньте шпульный колпачок. Отогните два
рычага и снимите челночное колесо и
челнок. Протрите детали мягкой тканевой
салфеткой.
①
Шпульный колпачок
②
Рычаги
③
Челночное колесо
④
Челнок
Поставьте челнок на место. Присоедините
челночное колесо таким образом, чтобы
нижний шип попал в паз. Верните рычаги
в прежнее положение. Вставьте на место
шпульный колпачок и шпульку. Установите
игольную пластину.
①
Челнок
②
Челночное колесо
③
Шип
④
Паз
⑤
Рычаги
v
Очистка и смазка челнока
Регулярно удаляйте ворс и волокна ткани.
При снятии и установке шпульки игла
должна быть поднята в крайнее верхнее
положение.
Содержание
- Внимание 3
- Во избежание ожогов возгорания поражения током или иного причинения вреда здоровью 3
- Во избежание поражения током 3
- Инструкция по технике безопасности 3
- Сохраните эти инструкции 4
- Знакомство с машиной 5
- Наиболее распространенные типы строчекs 5
- Основы шитья 5
- Подготовка к работе 5
- Содержание 5
- Обслуживание и устранение неполадок 6
- Основные части машины 8
- V дополнительные 9
- V стандартные 9
- Аксессуары 9
- V ножная педаль 10
- Подключение машины к электросети 10
- V свободный рукав 12
- Съемный столик 12
- Двухшаговый рычаг подъема прижимной лапки 13
- Намотка шпульки 14
- Установка шпульки 16
- Заправка верхней нити 17
- Подъем нижней нити 19
- Замена иглы 20
- Соответствие иглы ткани нити 21
- V снятие и установка держателя прижимной лапки 22
- V снятие прижимной лапки 22
- V установка прижимной лапки 22
- Замена прижимной лапки 22
- Натяжение нити 23
- Выбор строчки 25
- V изменение положения иглы 26
- V регулировка длины стежка 26
- Прямая строчка 26
- V регулировка длины стежка 27
- V регулировка ширины строчки 27
- Строчка зигзаг 27
- Начало шитья 28
- V закругленный шов 30
- V шитье назад 30
- Полезные навыки 30
- V обработка углов 31
- V шитье тонких тканей 31
- V шитье тяжелых тканей 31
- V шитье эластичных тканей 31
- V прямая трикотажная строчка 33
- V трикотажная строчка зигзаг 33
- Трикотажная строчка 33
- Пришивание резинки к трикотажным тканям 34
- Оверлочная строчка 35
- Невидимая подгибка 36
- Пуговичная петля 37
- V пуговичные петли на 38
- Эластичных тканях 38
- Фигурные буфы 39
- V лоскутное шитье 40
- V соединение полотен ткани 40
- Квилтинг 40
- Аппликация 41
- V обработка краев фестонов 42
- V строчка ракушка 42
- Фестонная строчка 42
- V очистка поверхности машины 44
- V очистка транспортера 44
- V удаление игольной пластины 44
- Обслуживание 44
- V очистка и смазка челнока 45
- Устранение неполадок 46
