3.4 Аудио-подключения

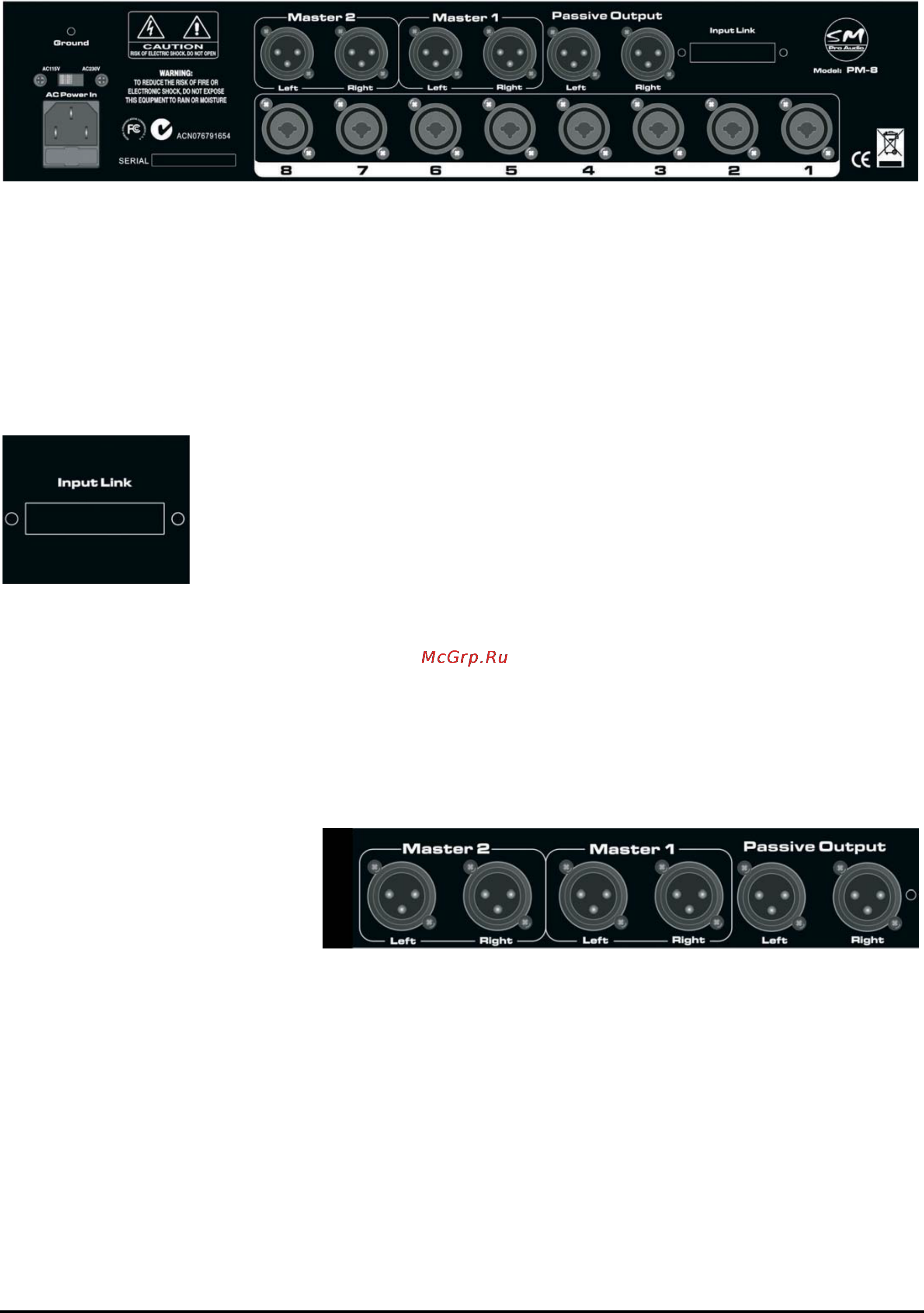

Задняя панель микшера PM8

Аналоговые входы – комбинированные разъемы и

входной 25-контактный разъем D-sub

На задней панели микшера находятся 8 комбинированных входных разъемов (XLR и TS) и

входной 25-контактный разъем D-sub для передачи аудио-сигнала с 8 каналов (входной ка-

нал связи). Обычно выходы цифровой рабочей станции подключаются к выбранному типу

входов на микшере PM8.

Комбинированные разъемы

Это разъемы, к которым можно подключить штекер XLR или TRS ¼ дюйма.

25-контактный разъем D-sub «Input Link» (входной канал связи)

Этот разъем имеет стандартную конфигурацию выводов для устройств,

выпускаемых компаниями Tascam и Digidesign. Разъем позволяет непо-

средственно подключить 8 каналов с аудио-сигналами. Это очень

удобно для пользователей, у которых имеется совместимое оборудова-

ние, позволяющее воспользоваться преимуществом удобного

подключения 8 аудио-сигналов через один кабель. Прекрасная функция

для простого подключения и сохранения студии в аккуратном и чистом состоянии!

* Сигнальные цепи разъема D-sub «Input Link» подключены параллельно комбинированным

входным разъемам микшера PM8. Оба типа входов фактически работают одновременно.

При наличии активных сигналов, поступающих на оба типа разъемов, уделите особое

внимание процессу смешивания.

Аналоговые выходы – Пассивный выход и выходы «Master 1», «Master 2»

Микшер PM8 имеет 3 пары стерео-выходов на разъемах XLR. На этих выходах присутствуют

2 канала смешанного аудио-материала.

Пассивный выход

Выход «Passive Output» преду-

смотрен для полностью

пассивного чистого смешива-

ния сигналов без какого-либо

заметного «звукового оттенка»,

иногда вносимого в сигнал электронными схемами. Обычно пользователи подключают эту

пару выходов к высококачественному 2-канальному микрофонному предусилителю для ком-

пенсации потери уровня сигнала на 20-30дБ, которая свойственна процессу пассивного

ослабления и смешивания.

Выход «Master 1»

Эта пара сбалансированных выходов на разъемах XLR, где появляется смешанный сигнал

от 8 подключенных входных аудио-каналов. Внутренний каскад предварительного усиления

+24дБ предназначен для компенсации потерь сигнала, свойственных процессу пассивного

ослабления и смешивания сигналов. Ослабление уровня громкости для сигналов на этих

выходах производится при помощи регулятора «Master 1» на передней панели микшера.
