Подготовка к работе

Монтаж тепловой завесы

ВНИМАНИЕ!

При установке, монтаже и запуске в эксплуатацию

необходимо соблюдать правила технической экс-

плуатации электроустановок потребителей (ПТЭЭП)

и правила по охране труда при эксплуатации элек-

троустановок.

Размещение завесы

Перед отверстием воздухозабора и выхода воздуха

не должно быть препятствий.

При монтаже завес должен обеспечиваться свобод-

ный доступ к местам их обслуживания. Для перекры-

тия широкого проема допускается устанавливать

несколько завес одного типа и серии вплотную,

создавая непрерывную воздушную струю.

Завесы должны размещаться максимально близко к

плоскости проема, также возможен вертикальный и

горизонтальный монтаж.

Установка тепловой завесы без кронштейнов

В задней стенке корпуса завесы имеются пазы для

установки завесы (см. рисунок ниже). За эти пазы

завеса навешивается на предварительно вмонтиро-

ванный в стену крепеж. В качестве крепежа рекомен-

дуются шурупы или болты с диаметром шляпки от 9

до 11 мм. Установочные размеры завес приведены в

таблице ниже.

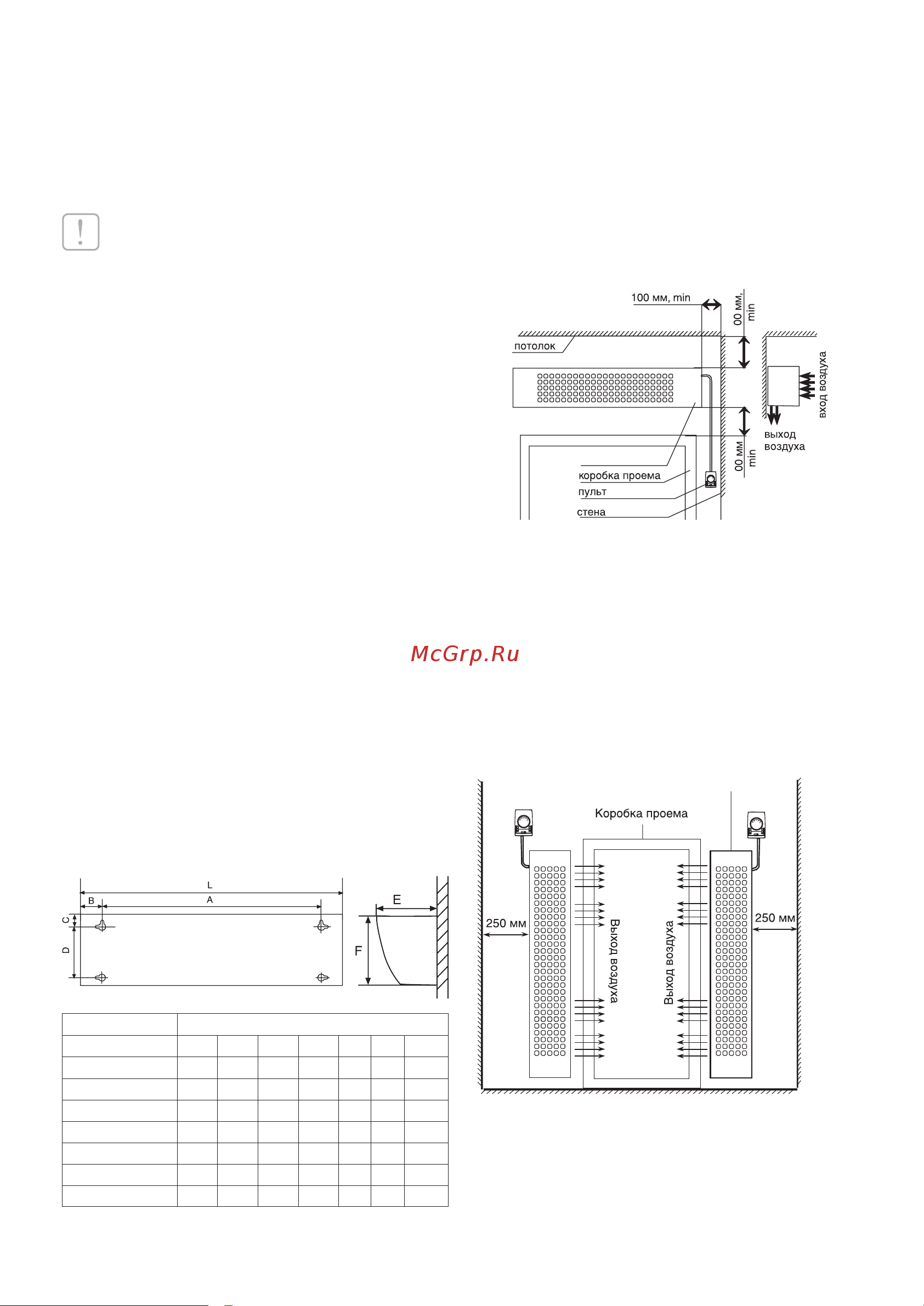

Схема задней пластины завес для горизонтальной или

вертикальной установки

Модель Размеры, мм

L А В С D Е F

ВНС-М10Т06-PS2 1080 650 215 46 150 250 235

ВНС-М15Т09-PS2 1447 1017 215 46 150 250 235

ВНС-М15Т12-PS2 1447 1017 215 46 150 250 235

ВНС-М20Т12-PS2 1910 1481 215 46 150 250 235

BHC-H10T12-PS2 1100 700 200 45 200 302 285

BHC-H15T18-PS2 1507 1107 200 45 200 302 285

BHC-H20T24-PS2 1965 1565 200 45 200 302 285

Горизонтальная установка

Для установки завесы над проемом в горизон-

тальном положении, рекомендуется выдерживать

расстояния, не менее указанных на рисунке ниже.

Минимальная высота установки изделия от уровня

пола при горизонтальной установке должна состав-

лять не менее 1,8 м.

тепловая завеса

Вертикальная установка

При вертикальном монтаже завесы ее необходимо

располагать таким образом, чтобы выпуск воздуха по

возможности наиболее близко находился к плоско-

сти проема, а срез выпускающего сопла – на уровне

верхней кромки дверной рамы. При монтаже необ-

ходимо следить, чтобы смотровые отверстия были

доступны и составляли примерно 250 мм

Те пловая завеса

Подготовка к работе
