Монтаж завесы на кронштейны

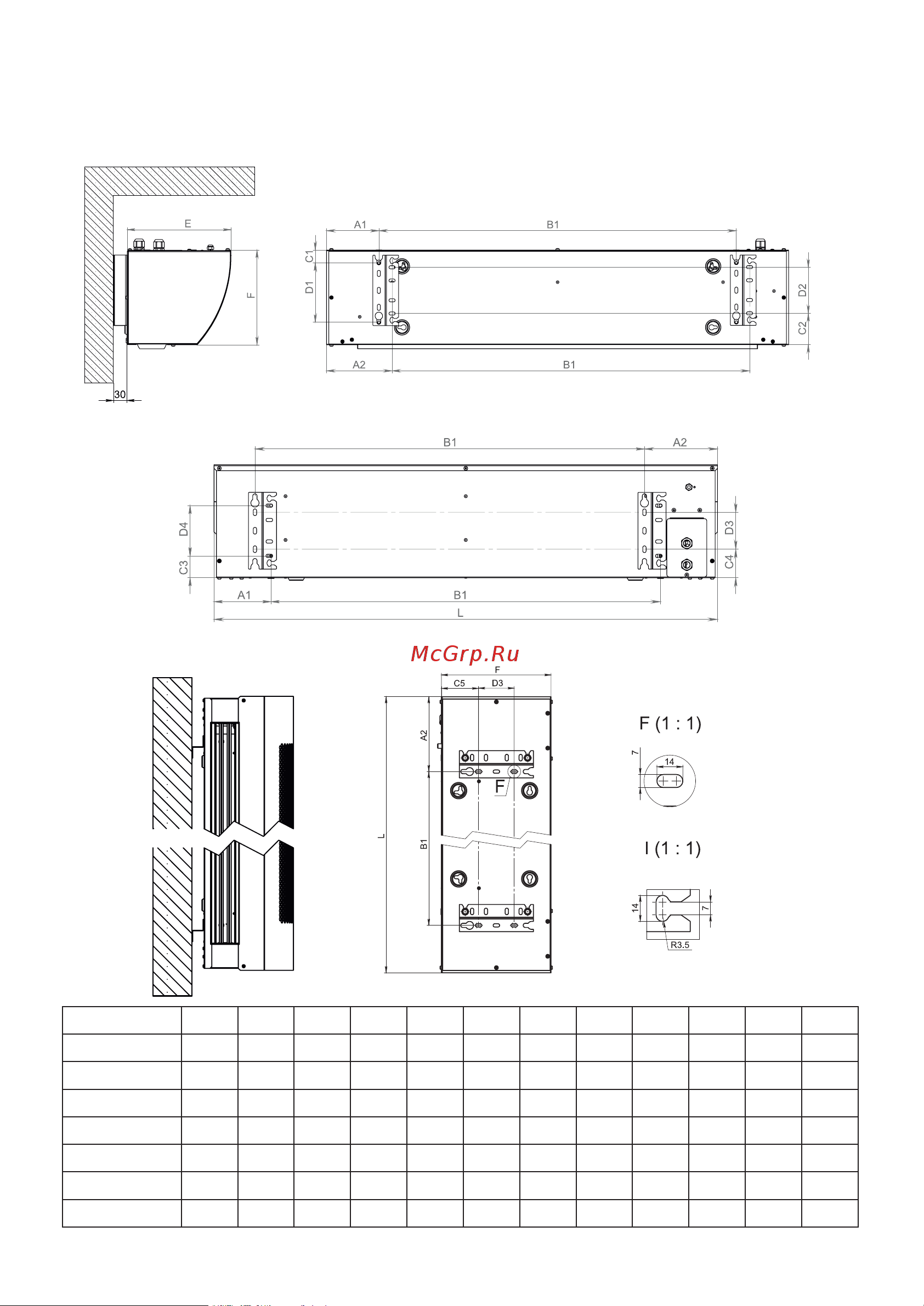

Крепежные размеры для кронштейнов

Расположение кронштейнов для горизонтальной установки

Расположение кронштейнов для установки завесы на шпильки

Расположение кронштейнов для вертикальной установки

Изделие А1, мм А2, мм B1, мм C1, мм С2,мм C3, мм C4, мм C5, мм D1, мм D2, мм D3, мм D4, мм

ВHC-M10T06-PS2 136 166 817 28 78 19 46 55 135 105 77 135

ВHC-M15T09-PS2 136 166 1184 28 78 19 46 55 135 105 77 135

ВHC-M15T12-PS2 136 166 1184 28 78 19 46 55 135 105 77 135

ВHC-M20T12-PS2 136 166 1648 28 78 19 46 55 135 105 77 135

ВHC-H10T12-PS2 136 166 837 43 82 43 55 70 180 150 122 150

ВHC-H15T18-PS2 136 166 1244 43 82 43 55 70 180 150 122 150

ВHC-H20T24-PS2 146 176 1683 43 82 43 55 70 180 150 122 150
