ЭЛЕКТРИЧЕСКАЯ МОТОКОСАFORTE TOOLS GMBH

FORTE TOOLS GMBH

6 7

ЭЛЕКТРИЧЕСКАЯ МОТОКОСА

ЭКСПЛУАТАЦИЯ

МОДЕЛИ TE-100 Есо

УСТАНОВКА ДОПОЛНИТЕЛЬНОЙ РУКОЯТКИ

УСТАНОВКА НИЖНЕЙ ШТАНГИ

Установка дополнительной рукоятки

1. Перед использованием проверьте состояние инструментов и длину лески триммера:

2. Снимите кожух ножа для обрезки лески.

3. Проверьте общее состояние инструмента. Осмотрите защиту, переключатель, шнур и удлинитель.

Проверьте на наличие ослабших винтов, отсутствие выравнивания и заклинивания подвижных

деталей, неправильный монтаж, сломанных деталей или других условий, которые могут влиять на

безопасность во время работы. В случае необычного звука или вибрации во время работы немедленно

выключите триммер и устраните проблему. Не используйте поврежденный инструмент. Закрепите на

нем табличку «НЕ ИСПОЛЬЗОВАТЬ».

ПРИМЕЧАНИЕ. ОТРЕГУЛИРУЙТЕ ДЛИНУ ТЕЛЕСКОПИЧЕСКОЙ ТРУБКИ В СООТВЕТСТВИИ С

СОБСТВЕННЫМИ ТРЕБОВАНИЯМИ. ЧТОБЫ ВЫДВИНУТЬ ИЛИ ЗАДВИНУТЬ ТРУБКУ, НАЖМИТЕ

КНОПКУ И СДВИНЬТЕ ТРУБКУ ВПЕРЕД ИЛИ НАЗАД.

ПРЕДУПРЕЖДЕНИЕ! ВО ВРЕМЯ РАБОТЫ:

1. Убедитесь, что находитесь на ровной поверхности в устойчивом положении.

2. Убедитесь, что леска не касается кромки защитного щитка и не выходит за его пределы.

3. Если леска слишком короткая, вытяните ее и нажимайте кнопку катушки (9) до тех пор, пока леска

не достигнет кромки защитного щитка. Вытяните вторую леску так, чтобы она достигала кромки

защитного щитка.

ПРЕДУПРЕЖДЕНИЕ! В целях собственной безопасности при регулировке длины лески исключите

контакт с ножом для обрезки лески, который закреплен на защитном щитке. Нож чрезвычайно острый.

Держите руки вдали от этой области.

ПРЕДУПРЕЖДЕНИЕ! После выключения устройство работает примерно 5 секунд. Перед размещением

устройства на грунт дайте двигателю полностью остановиться.

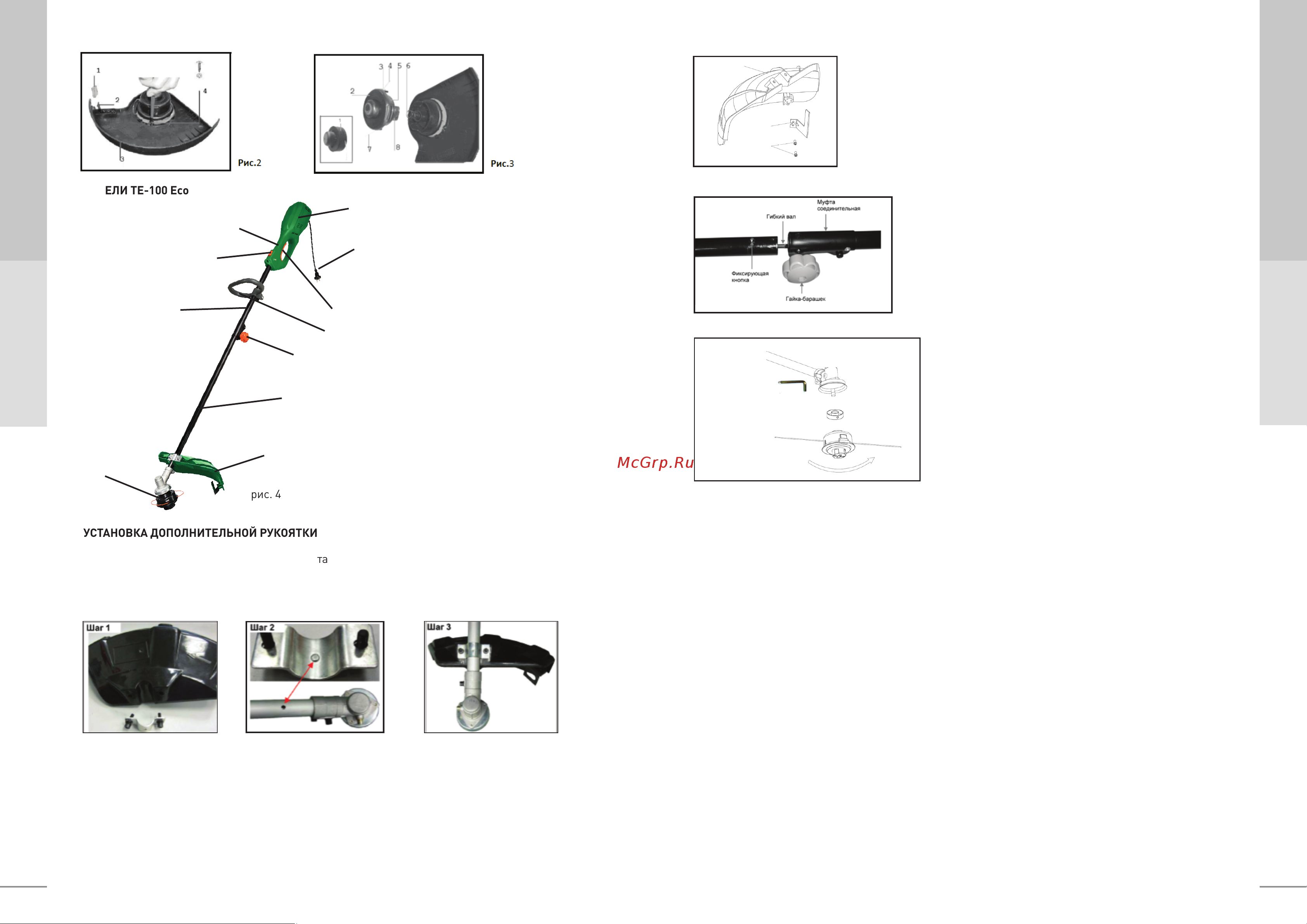

рис. 4

Открутите два винта

шестигранным ключом и

снимите прижимную

скобу.

Прижмите скобу к штанге

так, чтобы выступ на

скобе соединился с

отверстием на штанге.

Прикрутите защитный кожух к скобе

двумя винтами. При закручивании

прижимайте скобу к штанге, чтобы

выступ на скобе не выскочил из

отверстия на штанге.

Ослабьте гайку-барашек соединительной муфты, откручивая

ее против часовой стрелки. Вставьте четырехгранник гибкого

вала в отверстие муфты. Нажмите фиксирующую кнопку на

нижней штанге и удерживайте ее в нажатом положении.

Соедините верхнюю и нижнюю штанги так, чтобы кнопка на

нижней штанге защелкнулась в отверстии на верхней штанге.

Затяните гайку-барашек.

Установите рукоятку на верхнюю половину штанги и зафиксируйте винтами. Отрегулируйте

положение рукоятки на штанге и затяните винты.

УСТАНОВКА ЗАЩИТНОГО КОЖУХА И НОЖА ОТСЕКАТЕЛЯ

Защитный кожух

Нож-отсикатель

Болты

УСТАНОВКА ЛЕСКИ

1. Катушка режущая с леской

2. Кожух защитный

3. Штанга нижняя половина

4. Муфта соединительная

5. Рукоятка дополнительная

6. Штанга верхняя половина

7. Рукоятка основная

8. Выключатель

9. Электродвигатель

10. Электрокабель питания

11. Кнопка разблокировки курка

Как показано на рисунке, вставьте защитную шайбу и

головку катушки на вал приводной головки.

Вставьте шестигранный ключ в приводную головку,

чтобы зафиксировать выходной вал, избегая его

вращения. Поверните против часовой стрелки, чтобы

затянуть ее.

ɒɟɫɬɢɝɪɚɧɧɵɣ ɤɥɸɱ

Ƚɨɥɨɜɤɚ

ɤɚɬɭɲɤɢ

Ɂɚɳɢɬɧɚɹ ɲɚɣɛɚ

Ƚɨɥɨɜɤɚ ɩɪɢɜɨɞɚ
