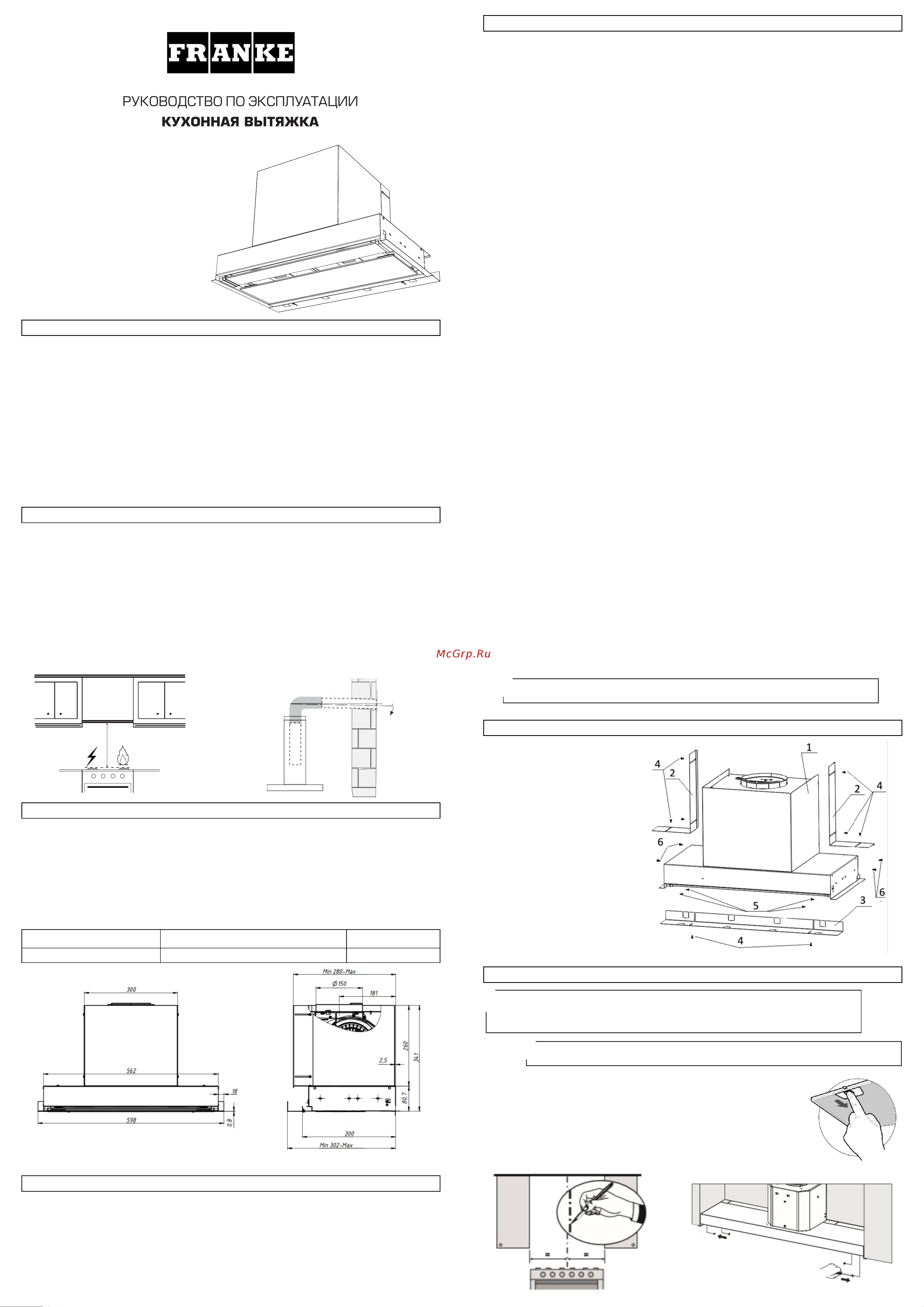

Руководство по эксплуатации Страница: 1

Franke T-FORM 60 CR Руководство по эксплуатации онлайн





ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!

1.1 Кухонная вытяжка (в дальнейшем «вытяжка») предназначена для удаления или очистки воздуха,

поднимающегося от плиты в бытовых кухнях .

1.2 Вытяжку устанавливайте на высоте, как показано на рис. 1 .

1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме, при работе в режиме

«вытяжки», рекомендуем выполнять воздуховоды минимальной длины и с наименьшим количеством изгибов .

Уменьшение диаметра воздуховода не допускается. Несоблюдение этих требований может увеличить шум и

вибрацию при работе вытяжки .

1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление свежего воздуха в поме-

щение.

1.5 При выводе воздуховода на улицу (через отверстие в стене) должен быть уклон воздуховода, как на рис.1А. .

При покупке кухонной вытяжки убедитесь :

џ в нормальном ее функционировании ;

џ в комплектности по разделу 3 ;

џ в отсутствии механических поврежден ий ;

џ в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне .

После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних условиях перед

включением в сеть необходимо выдержать ее при комнатной температуре (+18…+20°C) не менее 2 чаcов.

Перед установкой вытяжки на кухне внимательно ознакомьтесь с настоящим руководством .

Кухонная вытяжка работает в следующих режима х :

џ в режиме «вытяжки» - воздух удаляется за пределы помещени я .

џ в режиме «рециркуляции» - воздух очищается и поступает обратно в помещени е .

Для эксплуатации в режиме «вытяжки» необходимо приобрести полужесткий гофрированный воздуховод,

либо его аналоги, внутренним диаметром 150 мм и соответствующую вентиляционную решетку.

Для эксплуатации в режиме «рециркуляции» необходимо приобрести угольные фильтры, если конструкция

вытяжки позволяет их установить (см табл.1) .

1 ОБЩИЕ УКАЗАНИЯ

рис. 1

рис. 1А

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 1

3 КОМПЛЕКТНОСТЬ

3.1 Кухонная вытяжка .......................................................................................................1 шт

3.2 Пла н ка углова я л евая. . ..... . ..... . . .... . . ..... . ..... . ..... . ..... . ..... . ..... . . .... . . ..... . ..... . ..... . ..... . ..... . 1 шт

3.3 Планка угловая правая .................. .. ....................... .. ....................... .. ....................... 1 шт

3.4 Пла нка д екорат ивна я .... .... ... .... .... .... ... .... .... .... ... .... .... ... .... .... .... ... .... .... .... ... .... .... ...1 шт

3.5 Крепежные изделия: .

винт самонарезающий Ø 2,9х7,5 ..................................................................................8 шт

ви нт с амонарез ающий Ø 3,5х1 3 ... ........ ... ........ ........ ... ........ ........ ... ........ ........ ... ..... ... 4 шт

3.6 3а глушки ...... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ..... ......................4 шт

3.7 Руководство по эксплуатации ....................................................................................1 шт

3.8 Уп а к о в к а .. . . . .. . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . .. . . . .. . . . .. . . . .. . . . .. . . . .. . . . .. 1 ш т

2.1 C ер и я вент и лято р а (максима л ьная в о здухоп р оизв о дител ь ност ь , куб/ ч ас).. . .... . .... . ..... . .... 1 000

2.2 Ур о в е нь шума, д Б А ( не бо л е е ) .. . . . . . .. .. ...... . . . . . .. ...... . . . . . .. ...... . . . . . .. ...... . . . . . .. ...... . . . . . .. .62

2.3 Н о м и наль н о е нап р я жени е , В / ч асто т а , Гц .... . . . ... . . . ... . . . .... . . .... . . . ... . . . ... . . . .... . . .220 / 5 0

2.4 Пот р е б л я е м ая мо щн ос т ь, Вт ( не б о л е е ) .. . . . . . . . .. .. . .. .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. .. . .. .. . .. .. . 13 0

в т о м ч и сл е л а мп , В т . . . . . . . .. . . . .. . .. . . . .. . . . . . . .. . . . . . . .. . . . . . . .. . . . .. . .. . . . .. . . . . . . .. . . . . . . .. . . . .. . .. 2 х 1 ,5

2.5 К л а с с з а щ и т ы . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . I I п о Г О С Т М Э К 3 3 5 - 1

2.6 С т е п е н ь з а щ и т ы о т в л а г и . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . о б ы ч н о е и с п о л н е н и е

2.7 Р е ж и м р а б о т ы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . п р о д о л ж и т е л ь н ы й

2.8 К л и м а т и ч е с к о е и с п о л н е н и е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . У Х Л 4 . 2 п о Г О С Т 1 5 1 5 0

рис. 2

Торговое наименование

Масса, кг

(без упаковки)

Комплект

угольных фильтров

T-FORM 60

Ф-06

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Все работы по монтажу, ремонту, очистке загрязненных поверхностей, снятию съемных

частей производите при извлеченной вилке шнура электропитания из розетки электросети .

4.2 Для приборов I класса проверить, чтобы электрическая проводка в доме обеспечивала

правильное заземление. Вытяжку допускается включать только в евророзетку с заземленным

контактом .

4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соотве-

тствующими указанным в технических данных (220В±10%, 50Гц±2%) . Тип розетки должен соот-

ветствовать действующим нормативным правилам .

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним

поверхностям, даже через некоторое время после их выключения еще имеется риск ожога .

4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами .

4.6 Не рекомендуется прямо смотреть на лампочку через оптические приборы (бинокль,

увеличительное стекло и проч.) .

4.7 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего

алюминиевого фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руко-

водством по эксплуатации, то уменьшается производительность вытяжки и появляется риск

возникновения пожара! Никогда не эксплуатируйте прибор без установленного фильтра !

4.8 Устанавливайте кухонную вытяжку над плитой в соответствии с инструкцией по установке.

рис. 3

1 Корпус вытяжки в комплекте с

вентилятором, устройством

управления и освещения,

фильтрами.

2 Планки угловые (левая, правая).

3 Планка декоративная.

4 Винты самонарезающих

Ø2,9х7,5 для крепления планок.

5 Винты самонарезающие Ø3,5х13

для крепления вытяжки.

6 Заглушки.

6.1 Установка кухонной вытяжки:

џ при установке вытяжки соблюдайте указания пункта 1.2 (рис. 1) ;

џ всегда устанавливайте вытяжку над центральной частью варочной панел и (рис. 5);

џ вытяжка устанавливается в подвесной элемент мебели над плитой;

џ при установке вытяжки необходимо снять алюминиевый фильтр (рис 4);

џ к полке прибор крепится самонарезающими винтами 3,5х13мм (рис. 6);

џ если ширина полки, в которую устанавливается вытяжка, больше 300 мм, то необ-

ходимо установить угловые планки , которые компенсируют зазор.

џ снизу зазор следует закрыть декоративной планкой.

рис. 4

рис. 6

ПРЕДУПРЕЖДЕНИЕ! Используйте только винты и метизы, пригодные для установки вытяжки.

рис. 5

T- FORM

4.11 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегай-

те ее от статических и динамических нагрузок .

4.12 При работе прибора одновременно с отопительным оборудованием, которое использу-

ется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы,

работающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в

объеме, достаточном для сгорания топлива, отрицательное давление не должно превышать

0,04 мбар. При подаче воздуха в недостаточном объеме возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются прибором обратно в помещение (не

относится к воздухоочистителям, которые только возвращают воздух обратно в помещение ) .

4.13 Загрязненный воздух недопустимо отводить посредством присоединения к вытяжному

воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих

горючий газ или другое топливо (не относится к воздухоочистителям, которые только возвра-

щают воздух обратно в помещение).

4.14 Данный прибор НЕ предназначен для использования людьми (включая детей), у кото-

рых есть физические, нервные или психические отклонения или недостаток опыта и знаний, за

исключением случаев, когда за такими лицами осуществляется надзор или проводится их

инструктирование относительно использования данного прибора лицом, отвечающим за их

безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с

прибором .

4.15 В электрической цепи, при подключении вытяжки, обязательно использовать автомати-

ческий выключатель с током срабатывания не более 16 А (рекомендуемый 2 А) .

4.10 Работы по поиску и устранению неисправностей должны выполняться лицом, обучен-

ным правилам работы с электроустановками. При повреждении электрического шнура, его

замену производит квалифицированный специалист сервисной службы. Категорически запре-

щается обрезать вилку при монтаже вытяжки .

4.9 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфо-

рок всегда должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может

повредить прибор.

ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ НАГРЕВАТЬСЯ ПРИ

ИСПОЛЬЗОВАНИИ C ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ .

5 УСТРОЙСТВО

6 ПОДГОТОВКА К РАБОТЕ

ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с

вытяжки из нержавеющей стали, пока вы не убедитесь в ее технической исправности путем

подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из

нержавеющей стали рекомендуется снимать после окончания монтажа .

9,3

min

470мм

min

530мм

электроплита

газовая плита
