4. ПЕРЕДНЯЯ ПАНЕЛЬ
ПРЕДУСИЛИТЕЛЯ HP6E
На передней панели предусилителя находятся 6 регуляторов смешиваемого сигнала,
6 регуляторов уровня сигнала, 6 выходных разъемов 1/4 дюйма (6.5мм) и выключа-
тель питания.
4.1 Светодиодные индикаторы
Светодиодные индикаторы позволяют легко увидеть, какой из входов предусилителя
прослушивается пользователем.
4.2 Переключатель входного сигнала
Используйте этот переключатель для выбора входа, который необходимо прослуши-
вать. Каждый раз при нажатии ко
пки будет изменяться номер входа. Состояние входа
(выбранный номер) автоматически будет занесено в память при выключении устрой-
ства.
4.3 Громкость смешиваемого сигнала
Пятый стерео-вход предусилителя HP6E это вход для внешнего смешиваемого сигна-
ла. Есть возможность выставить необходимый уровень этого сигнала и смешать его с
другим выбранным выходом.
4.4 Уровень сигнала на вы
ходе для наушников
Используйте этот регулятор для установки общего уровня выходного сигнала для на-
ушников.
4.5 Выход на наушники
Подключите к этому выходу наушники. Убедитесь, что сопротивление наушников не
ниже 8 Ом, иначе Вы можете повредить устройство.
4.6 Выключатель питания
Выключатель используется для включения и выключения питания предусилителя
HP6E. Перед включением питания убедитесь, что на ус
тройстве выбрано правильное
напряжение питания.
5. ЗАДНЯЯ ПАНЕЛЬ
ПРЕДУСИЛИТЕЛЯ HP6E
На задней панели расположены 4 стерео-входа на разъемах 1/4 дюйма, вход для
внешнего смешиваемого сигнала, разъем для подключения кабеля питания и пере-
ключатель выбора напряжения питания.
5.1 Вход внешнего смешиваемого сигнала
Используйте этот вход для подключения аудио-сигнала, который необходимо смеши-
вать с сигналом на каждом канале предусилителя для наушников. Если имеется моно-
сигнал и необходимо чтобы он попадал в оба канала наушников, используйте ЛЕВЫЙ
входной канал.
5.2 Выбираемые входы
Используйте эти входы для подключения аудио-сигнала, который может быть выбран
отдельно для каждого из 6 выходных каналов для наушников. Если имеется моно-
сигнал и необходимо чтобы он попадал в оба канала наушников, используйте ЛЕВ
ЫЙ
входной канал.
5.4 Переключатель напряжения питания и разъем для кабеля питания
Убедитесь, что перед использованием или подключением любого источника питания к
предусилителю HP6E было установлено необходимое напряжение питания. В против-
ном случае это может привести к повреждению устройства.
6. ПРИМЕНЕНИЕ
Использование предусилителя HP6E
Перед первым подключением наушников убедитесь, что предусилитель выключен и
все регуляторы громкости установлены в минимальное положение. Проверьте пра-
вильность выбора напряжения питания на задней панели устройства, затем включите
предусилитель.
Подключите аудио-сигнал к одному из входов на задней панели устройства, затем
подключите наушники к одному из выходов на пер
едней панели. С помощью переклю-
чателя на передней панели выберите необходимый вход, который соответствует
номеру входа на задней панели, к которому Вы подключили аудио-сигнал, и медленно
повышайте уровень сигнала для наушников. Будьте осторожны! Уровень громкости на
выходе для наушников может быть очень высоким и может легко повредить Ваши ор-
ганы слу
ха при неправильном использовании предусилителя. Никогда не включайте и
не выключайте предусилитель в надетых наушниках.
Примером использования входа внешнего смешиваемого сигнала может быть случай,
когда полный звуковой сигнал смешивается в один стерео-канал и отдельные певцы
подключены ко всем 4 выбираемым входам. Певцы теперь будут иметь возможность
отрегулировать для себя уровень прослушиваемого смешанного сигнала в сравнении
с их собственным голосом. Как вариант, этот вход может использоваться в качестве
канала ДВУХСТОРОННЕЙ СВЯЗИ.
Мы уверены, что Вы найдете много других видов применения предусилителя HP6E.

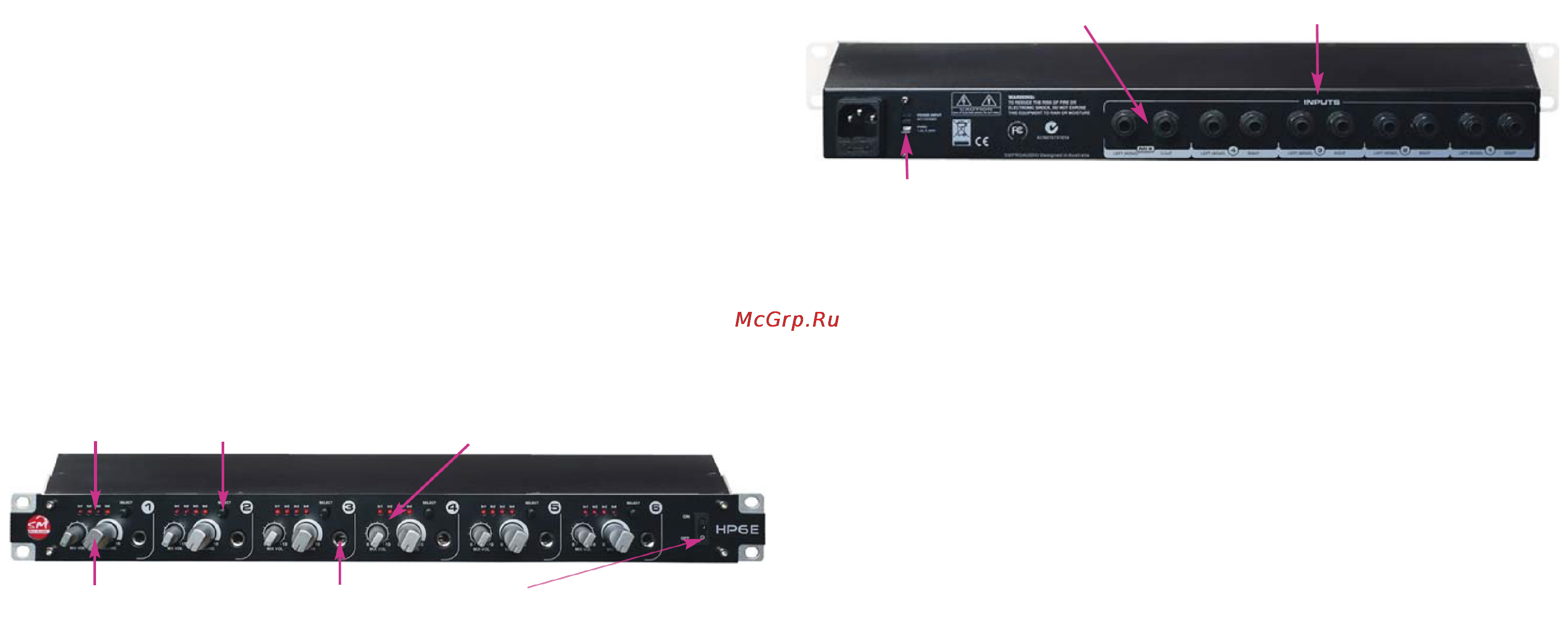

4.3 Регулятор громкости
смешиваемого сигнала
4.2 Переключатель
выбора входа
4.1 Светодиодные
индикаторы
4.4 Регулятор уровня
сигнала для наушников
4.6 Выключатель питания
4.5 Выход на
наушники
5.3 Переключатель напряжения
питания и разъем для кабеля питания
5.1 Вход для смешиваемого сигнала 5.2 Выбираемые входы
